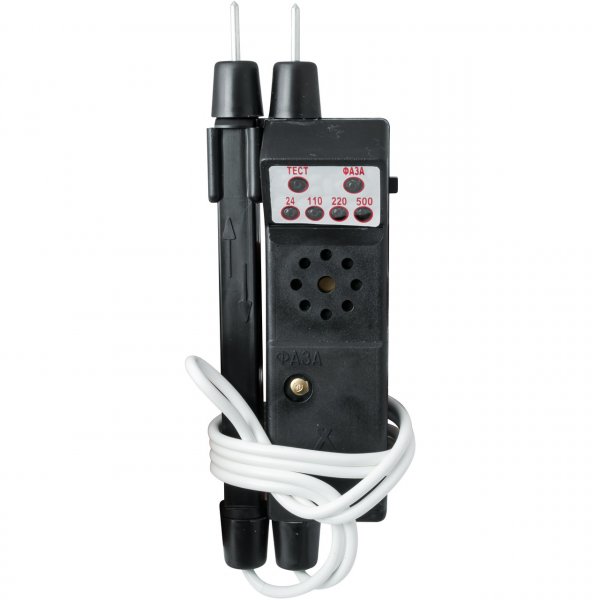

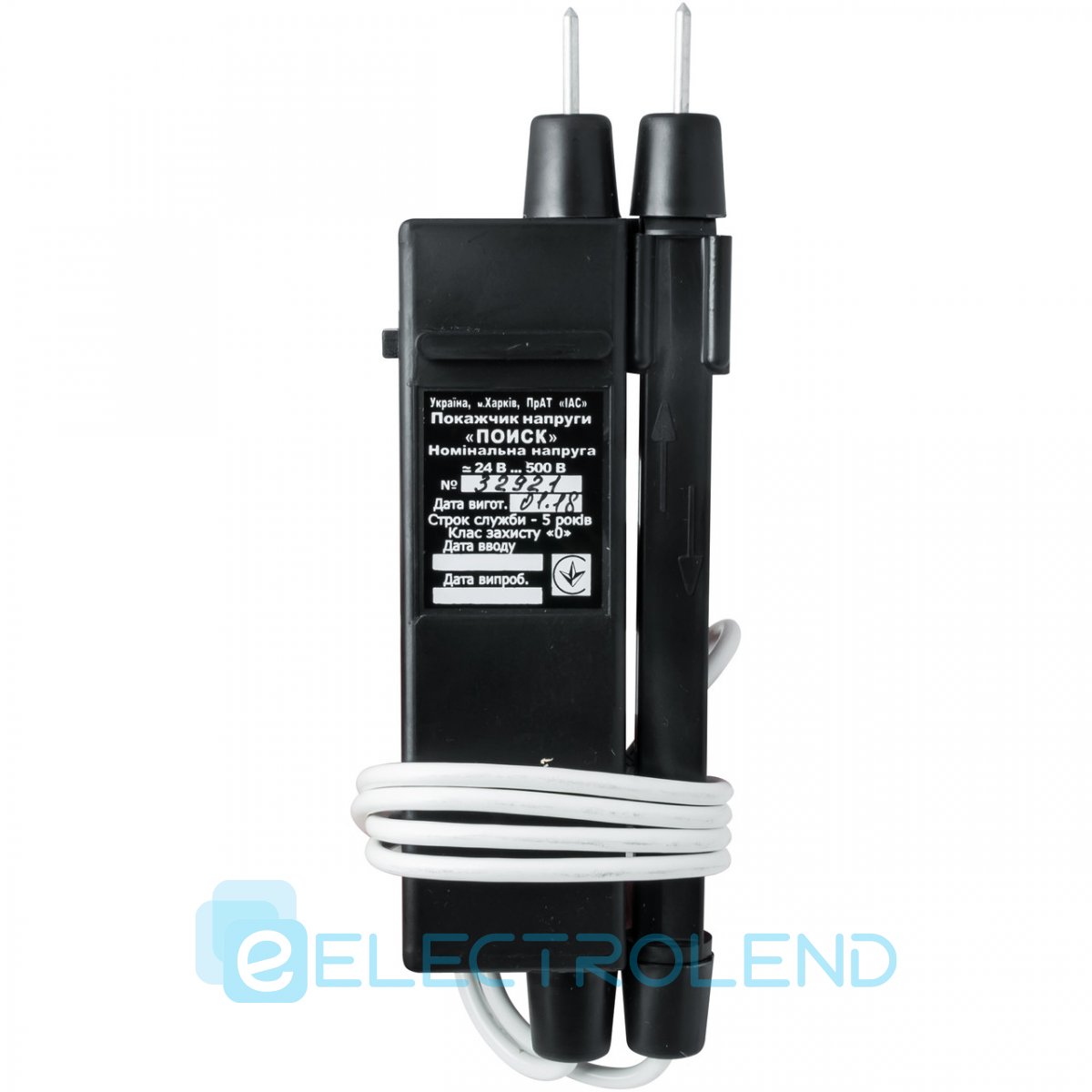

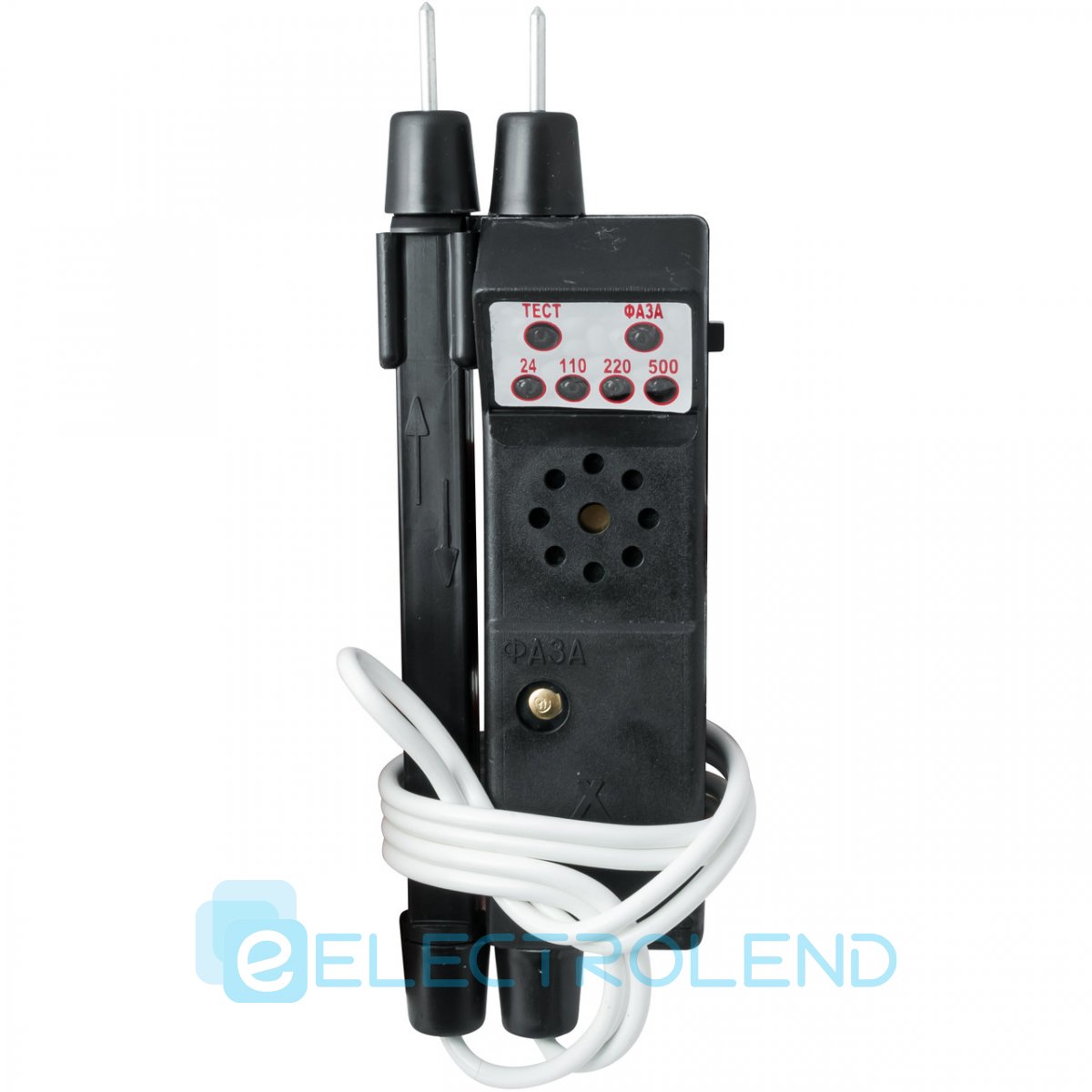

Покажчик напруги "Пошук-2"

Покажчик напруги "Пошук-2"



Покажчик напруги до 1000 В

Покажчики напруги типу «Пошук» (далі по пошуку — покажчик) призначені для контролю наявності напруги змінного (50 Гц) і поостоянного струму. Контроль здійснюється за допомогою яскравих світлодіодних індикаторів. Забезпечують ступеневу індикацію. Виконані в зручному для візуального та звукового контролю ударостійкому пластиковому корпусі.

Покажчики призначені для індивідуального користування в якості основного электрозащитного кошти.

Покажчики мають варіанти виконання, в залежності від діапазону контрольованих напруг і наявності додаткових функцій, таких як:

- визначення рівня напруги в електричних колах постійного і змінного струму;

- визначення полярності напруги постійного струму полярність);

- перевірка цілісності електричних ланцюгів (прозвонка);

- визначення фазного проводу в ланцюгах змінного струму (фаза);

- визначення чергування фаз у трифазних ланцюгах змінного струму (чередов. Фаз);

- супровід звуковим сигналом (звук).

Напруга	Пошук-1	Пошук-2	Пошук-3	Пошук-4	Пошук-5	Пошук-1ф	Пошук-2ф
Двадцять чотири	х	х	х		х	х	х
80 В				х
110 В	х	х			х	х	х
220 В	х	х	х	х	х	х	х
380 В	х		х	х	х	х
П'ятсот		х					х
660 В			х
825 В				х
Функція
Полярність	х	х	х	х	х	х	х
Продзвонювання	х	х	х	х	х	х	х
Фаза	х	х	х	х	х	х	х
Чередов.фаз						х	х
Звук	х	х	х	х		х	х

Диапазоны контролируемых напряжений и наличие дополнительных функций указаны в таблице.

Указатель предназначен для эксплуатации в следующих условиях:

- температура окружающей среды от -45 градусов С до +40С;

- относительная влажность воздуха — 80% при температуре +25 градусов С;

- высота над уравнем моря до 1000 м.

-окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.



Диапазон и уровни контролируемых напряжений постоянного и переменного тока, В: 24-380 (24, 110, 220, 380)

Ток через указатель при испытательном напряжении, не более,мА: 10

Электрическая прочность изоляции корпусов и провода, В: не менее 2000

Габаритные размеры, мм: 195 x 63 x 42

Основные характеристики

Тип оборудования:	Указатель напряжения
Переменное напряжение AC:	24-500В (24В, 110В, 220В, 500В)
Рабочая частота:	50 Гц
Постоянное напряжение DC:	24-500В (24В, 110В, 220В, 500В)
Ток протекающий через указатель:	не более 10 мА



Базовые характеристики

Фактический вес (брутто):	0.2 кг
Объем:	0.00048 м³

Другие характеристики

Страна производства:	Украина
Тип оборудования:	Указатель напряжения
Особенности прибора:	Сигнализатор разрыва цепи
Функции вычислений прибора:	Определение фазного провода, Определения полярности напряжения, Прозвонка цепи, Измерение переменного напряжения, Измерение постоянного напряжения
Постоянное напряжение DC:	24-500В (24В, 110В, 220В, 500В)
Переменное напряжение AC:	24-500В (24В, 110В, 220В, 500В)
Время сохранения заряда:	не менее 8 часов
Ток протекающий через указатель:	не более 10 мА
Сопротивление проверяемой цепи при прозвонке:	не более 100 кОм
Электрическая прочность изоляции корпуса и провода:	не менее 2000 В
Рабочая частота:	50 Гц
Длина соединительного провода:	не менее 1 м
Рабочий диапазон температуры:	от - 45 до + 40 °С
Габаритные размеры:	195 х 42 х 25 мм
Вес:	не более 0,1 кг
