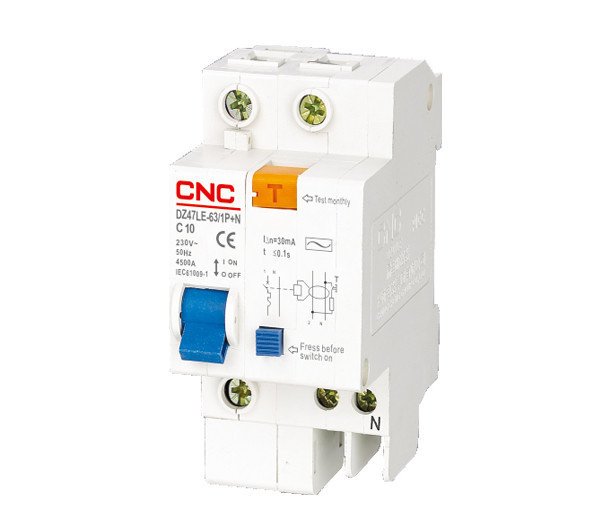

Диференційний вимикач YCB6HLE, 1P+N, 25А, 30mA, 4,5kA, CNC

Диференційний автоматичний вимикач YCB6HLE, 25А, 30mA, CNC

Автоматичний вимикач, керований диференціальним струмом, з вбудованим захистом від надструмів (АВДТ) (residual current operated circuit-breaker with integral overcurrent protection, RCBO) або Диференціальний автомат: Комутаційне пристрій, керований диференціальним струмом, призначене виконувати функції захисту від перевантажень і (або) коротких замикань ^[1]. Виготовляють по стандарту IEC 61009-1. Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs) – Part 1: General rules.

1. Складається з двох електрично і механічно пов'язаних між собою частин:
   • двох - або чотирьохполюсних автоматичного вимикача з механізмом незалежного розчеплення і рейкою скидання зовнішнім механічним зусиллям;
   • модуля захисту від ураження струмом МДЗ, що забезпечує виявлення диференціального струму на землю, його перетворення, посилення і механічний вплив на рейку скидання вимикача.
2. Електричний вимикач і МДЗ включені послідовно, чим забезпечується харчування електронного підсилювача МДЗ і підтримується його робочий режим.
3. Для перевірки функціонування дифавтомата в експлуатації передбачена ланцюг контролю з кнопкою «Тест».

   (рис 2) Внутрішній устрій блоку «МДЗ», від АД14, номінальний струм 32 А

4. МДЗ містить датчик — диференціальний трансформатор Д (рис. 2, 1), що здійснює виявлення залишкового струму і розташований на силових проводах (рис 2, 2), електронний підсилювач А (рис 2, 3), на виході якого включена котушка електромагнітного скидання (рис 2, 4).
5. При установці важеля управління (рис 1, 4) підключеного до мережі вимикача в положення «ВКЛ», отримує живлення підсилювач, вхід якого підключений до інформаційної (вторинної) обмотці III датчика Д.
6. При протіканні по силових проводів МДЗ струму навантаження, в магнітопроводі датчика (рис. 2, 1) створюються однакові, протилежно направлені магнітні потоки і в обмотці III практично не наводиться напруга. Вимикач залишається у включеному положенні.
7. При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело прикоснувшегося человека), равенство потоков нарушается и в обмотке III наводится напряжение, примерно пропорциональное дифференциальному току. Это напряжение прикладывается ко входу усилителя А.
8. При определенном значении этого напряжения (уставка срабатывания), усилитель А открывается и подает ток от дополнительного источника питания на катушку К электромагнита сброса (рис 2, 4).
9. Електромагніт скидання сдергивает засувку механізму незалежного розчеплення (рис 2, 5) вимикача. Відбувається примусове розмикання його контактів. Той же процес має місце при обриві ланцюга обмотки III. Аналогічно розмикаються контакти вимикача під впливом захисту від надструмів і перевищенні напруги мережі максимального встановленого значення.
