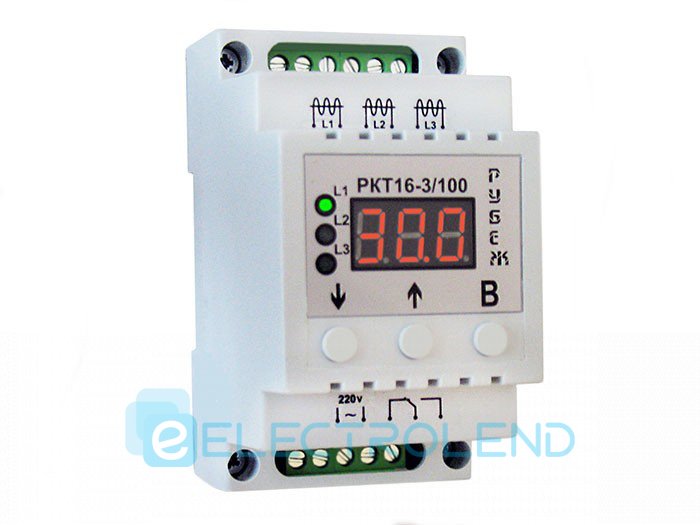

Реле контролю струму РКТ16-3/150, 16A, РУБІЖ

Реле контролю струму РКТ16-3/100 (в подальшому прилад) призначений для вимірювання струму трифазного ланцюга, і відключення навантаження при виході вимірюваного значення за встановлену межу з подальшим автоматичним включенням або без такого, якщо включений ручний режим повторного включення. Також прилад можна застосовувати для вибору пріоритетної навантаження, або в ролі цифрового амперметра.
Вимірювання струму здійснюється без розриву електричного ланцюга, за допомогою виносних струмових датчиків.
Прилад має регульовані параметри: відсічення по струму по кожній фазі, відсічення по сумарному струму трьох фаз, гістерезис по струму (застосовується для вибору пріоритетної навантаження), час затримки відключення навантаження, час повторного включення навантаження. Також прилад має пам'ять останнього аварійного відключення, і можливість відключення приладу з кнопок управління.
Після підключення живлення, прилад буде виводити на екран виміряне значення струму на кожній фазі, з інтервалом в 2сек. Кнопками можна вибрати одну фазу, для постійного контролю

Технічні характеристики:
Робоча напруга приладу - 220В +/-20%
Максимальний струм навантаження на реле приладу - 16А / 220В
Робоча температура навколишнього середовища - 0 – 40°C
Споживана потужність - 1Вт
Дискретність вимірювання - 0,1 А від 0 до 99,9 А, 1А від 100 до 150А
Діапазон вимірювання струму - 0 - 150А
Установка гістерезису по струму - 0 - 150А
Встановлення максимального струму відсічення - 0,1 - 150А
Установка сумарного струму відсічення - 0 - 450А
Встановлення максимального перекосу по фазах – 0 – 150А
Похибка вимірювання - 1%
Затримка відключення навантаження від перевищення струму - 0 - 255сек.
Час повторного включення навантаження - 0 - 900сек.
Повторне включення в ручному режимі – є
Всі параметри, що зберігаються в енергонезалежній пам'яті, крім
останнього аварійного відключення.
