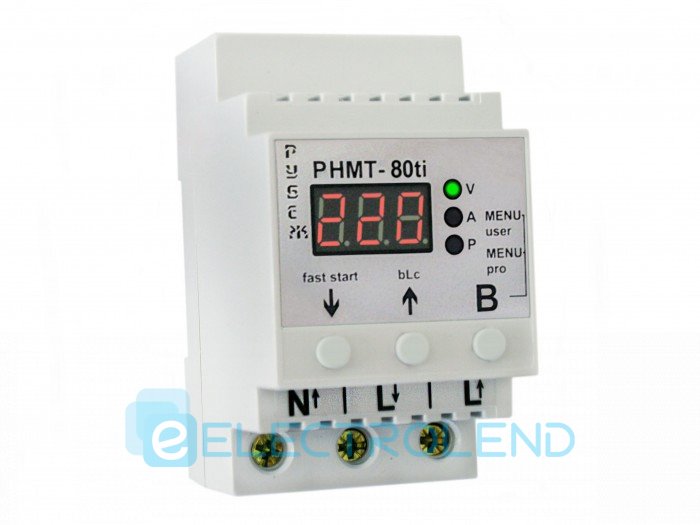

Реле контролю напруги РНМТ-80ti, 80A, РУБІЖ

РНМТ-80ti надалі прилад, призначений для контролю напруги, струму і потужності в мережі 220В, і відключення навантаження, при виході виміряних значень за встановлені межі.
Відмінною особливістю даного приладу, є вимір і контроль вхідної напруги верхньої і нижньої напівхвилі, що дозволяє максимально точно відстежувати скачки напруги, а також наявність високовольтного імпульсного блоку живлення, що витримує коливання напруги до 500в.
Прилад запам'ятовує максимальне і мінімальне виміряне напруга, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій по верхньому і нижньому межі напруги, по перевищенню струму, по перевищенню потужності, і по внутрішньому перегріву. А також двох рівнева відключення по верхній межі вхідного напруги; двох рівнева відключення по нижній межі вхідного напруги з регульованою затримкою; відключення по перевищенню струму і потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхньому і нижньому межі напруги, дисплей автоматично ставав, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.
Додатково прилад захищає обладнання від імпульсних високовольтних перенапруг по мережі живлення. Під імпульсним перенапруженням розуміється короткочасне, надзвичайно висока напруга між фазою і нулем або фазою і землею з тривалістю, як правило, до 1мс.
Для збільшення терміну служби реле приладу, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:
Робоча напруга - (100 - 500В)
Температура навколишнього середовища - (-35 - 55 ° C)
Максимальний струм навантаження - (80А / 220В)
Похибка вольтметра - 1В
Споживана потужність - 1,5 Вт
Час відключення по верхній межі - U 1 - (0,5сек.), U 2 - (0,04сек.)
Час відключення по нижній межі - U_1 - (1 - 10сек.), U_2 - (0,8сек.)
Верхня межа спрацьовування - U 1 - (230 - 279В), U 2 - (231 - 280В)
Нижня межа спрацьовування - U_1 - (141 - 200В), U_2 - (140 - 199В)
Гістерезис по верхньому і нижньому меж напруги - GS - (2 - 10В)
Відключення по перевищенню струму - А - (10,0 - 80,0А)
Відключення по перевищенню потужності - Р - (2,20 - 17,6кВт)
Діапазон вимірювання сили струму - (0,4 - 80,0А)
Точність вимірювання сили струму - (1 - 80А ± 0,1 А), (˂ 1А ± 0,2 А)
Час затримки відключення по перевищенню струму і потужності - APt - (5 - 255сек.)
Затримка включення навантаження - tPL - (5 - 600сек.)
Дисплей автоматично ставав - Lt - (OFF ˂ 1 - 9мін.)
Скидання всіх параметрів до заводських установок - є
Функція швидкого старту - є
Максимальний розрядний струм варістора - (4,5кА 8 / 20мкс)
Температура спрацьовування по перегріву - (викл. 80оС / вкл. 60оС)
Пам'ять відключень по перевищенню напруги, струму, потужності і перегріву - до 99 подій
Пам'ять максимальних виміряних значень напруги, струму, потужності - є
Коригування показань вольтметра - Ucr - (+/- 20В)
Блокування кнопок управління - є
Комутація навантаження в максимальному наближенні при переході синусоїди через нуль - є

Всі параметри зберігаються в незалежній пам'яті, крім пам'яті аварійних відключень і максимальних виміряних значень в меню ALr. При відсутності харчування все виміряні значення в цьому меню обнуляються.

Параметри встановлені за замовчуванням:
U 1 - (252В) перший рівень відключення по верхній межі вхідного напруги.
U 2 - (265В) другий рівень відключення по верхній межі вхідного напруги.
U_1 - (176В) перший рівень відключення по нижній межі вхідного напруги.
U_2 - (155В) другий рівень відключення по нижній межі вхідного напруги.
А - (70.0А) межа спрацьовування по перевищенню струму.
Р - (15.4кВт) межа спрацьовування по перевищенню потужності.
tPL - (5сек.) час затримки включення.
GS - (3В) гистерезис на включення по верхньому і нижньому межі напруги.
U_t - (2сек.) Затримка на відключення, по нижній межі напруги для меню U_1.
APt - (60сек.) Затримка на відключення, при перевищенні струму або потужності.
Lt - (OFF) дисплей автоматично ставав.

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
