Простий термостат для контролю і регулювання температури, 6 діапазонів від -30 до +70 °C, 1 комутує контакт 16 A / 250 V AC1 універсальний напруга живлення AC/ DC 24 - 240 V



контроль та регулювання температури у діапазоні -30..+10oC, уст. гістерезис

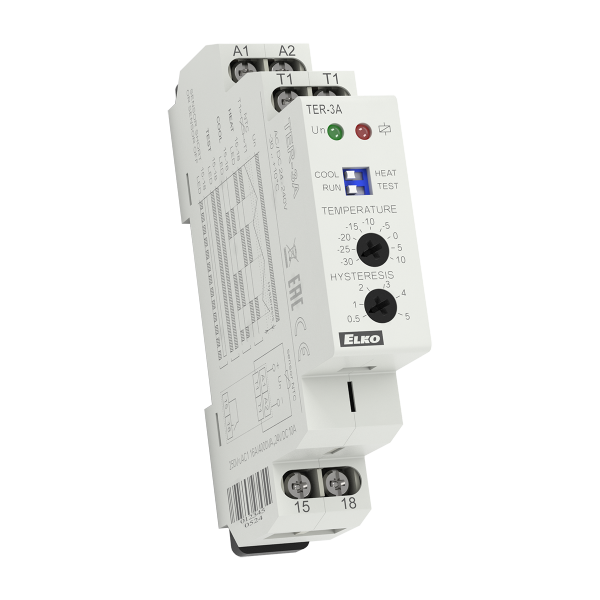

Термостат - TER-3A

Моніторинг і контроль температури -30...+10 °C, настроюється гістерезис

• простий термостат для контролю і регулювання температури від -30 до +70 °C шести діапазонах
• застосовується для контролю температури, наприклад в распредщите, в опалювальних і охолоджуючих системах, а також рідин, моторів, устаткування, відкритих приміщень і т. п.
• функція контролю короткого замикання або відключення сенсора
• можливість налаштування функції "опалення" / "охолодження" (вибір проводиться DIP перемикач)
• налаштування гістерезису комутації (чутливість) потенціометром в діапазоні 0.5 - 5 °C
• вибір зовнішнього температурного сенсора з подвійною ізоляцією стандартних довжин 3, 6 і 12 m
• сенсор можна підключити прямо на клеми термостата - для контролю темепратуры в распредщите або поруч з ним
• універсальна напруга живлення AC/ DC 24 - 240 V, гальванічно неизолированное
• вихідний контакт 1x коммутац. 16 A / 250 V AC1
• стан виходу вказує мультифункціональний червоний LED, наявність напруги живлення - зелений LED
• у виконанні 1-МОДУЛЬ, кріплення на DIN рейку



Documents to download

• Datasheet_TER_3_ABCDGH
• Datasheet_TER_3_EF
• Manual_TER_3_ABCDGH
• Manual_TER_3_EF



• простий термостат для контролю і регулювання температури від -30 до +70 °C шести діапазонах

• застосовується для контролю температури, наприклад в распредщите, в опалювальних і охолоджуючих системах, а також рідин, моторів, устаткування, відкритих приміщень і т. п.

• функція контролю короткого замикання або відключення сенсора

• можливість налаштування функції "опалення" / "охолодження" (вибір проводиться DIP перемикач)

• налаштування гістерезису комутації (чутливість) потенціометром в діапазоні 0.5 - 5 °C

• вибір зовнішнього температурного сенсора з подвійною ізоляцією стандартних довжин 3, 6 і 12 м

• сенсор можна підключити прямо на клеми термостата - для контролю темепратуры в распредщите або

поруч з ним

• універсальна напруга живлення AC/ DC 24 - 240 V, гальванічно неизолированное

• вихідний контакт 1x коммутац. 16 A / 250 V AC1

• стан виходу вказує мультифункціональний червоний LED, наявність напруги живлення - зелений LED

• у виконанні 1-МОДУЛЬ, кріплення на DIN рейку

Схема

Схема підключення

Технічні параметри
