• Автомат захисту електродвигунів AZD-01 3×220/400В 10-59,5 A F&F

  • Автомат захисту електродвигунів AZD-01 3×220/400В 10-59,5 A F&F

    • 3011
      AZD-01
      Країна-виробник: Польща
      2 772.36грн

      Характеристики

      • Тип виробу: Реле контролю напруги, Реле контролю фаз, Реле захисту електродвигуна
      • Тип монтажу: На DIN рейку
      • Дисплей: Ні
    • Знижки

      Діють знижки від суми замовлення у кошику, умови за посиланням.

      Зв’язок з нами Умови
      • Працюємо лише при повній оплаті за товар
      • Мінімальне замовлення без ПДВ — 500 грн
      • Мінімальне замовлення на безготівковий розрахунок з ПДВ-20% — 1000 грн (для ТОВ, ФОП та інші)
      Оплата
      • Оплата банківською карткою за реквізитами. Без ПДВ
      • Безготівковий розрахунок за рахунком з ПДВ-20% (для ТОВ, ФОП та інші)
      Доставка
      • Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
      • Відправляємо товари перевізниками — Нова Пошта, Delivery, у день замовлення, якщо покупець здійснив передоплату до 14:00/15:00. Якщо товар під замовлення — строки вказані у рахунку
      Захист покупки
      • Оригінальна продукція
      • Офіційна гарантія від виробника. Підтримка у сервісних випадках
      • Повернення протягом 14 днів згідно з умовами повернення

Призначення: Автомат захисту електродвигунів AZD, призначений для захисту 3-х фазних електродвигунів з номінальними (робочими) струмами в діапазоні від 1А до 5,5 А (понад 5,5 А з зовнішніми трансформаторами струму) від аварійних режимів роботи.



Технічні характеристики:
напруга живлення: 3x400 / 230 В + N 50Гц
діапазон контрольованої струмів електродвигуна:
 		 1-5,5 А
10-59А
максимальний комутований струм: 8А AC1
максимальний струм котушки контактора: 2А
максимальна напруга контактів реле: 400В АС
контакт: Тип 1Р (1 перемикаючий)
допустима асиметрія фазних напруг: 60В
час відключення по асиметрії: 5 сек.
допустима асиметрія фазних струмів: 30%
час відключення при перевантаженні по струму: струмочасовий характеристика
час відключення при обриві фази, не більше: 1 сек.
час відключення при порушенні чергування фаз, не більше: 0,1 сек.
час повторного включення двигуна: 2 с - 10 хв
максимальний діаметр отвору в корпусі для кабеля живлення: 12 мм
ступінь захисту: IP20
діапазон робочих температур: від -25 до +50 С
габарити: 105х90х65 мм
монтаж: DIN-рейка 35 мм
* K - коефіцієнт трансформації трансформатора струму
Схеми підключення:

azd-sh01

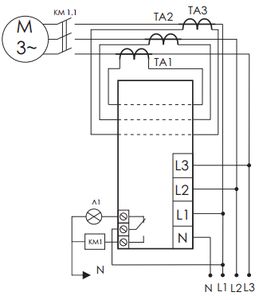

Рис.1 Типова схема включення вироби AZD з трансформаторами струму.

azd-sh02
Рис.2 Типова схема включення вироби AZD для захисту двигунів з робочим струмом до 5А.

Захисні функції:

- захист від частих пусків,
- захист від перевантаження по струму,
- захист від перегріву,
- захист від порушення чергування і злипання фаз,
- захист від обриву фази,
- захист від роботи при пониженому та підвищеному напрузі,
- захист від асиметрії фазних струмів,
- захист від асиметрії фазних напруг,
- захист від струмів короткого замикання,
- захист від втрати навантаження (сухий хід).
