• Регулятор температури RT-833 для управління вентиляторами F&F

  • Регулятор температури RT-833 для управління вентиляторами F&F

    • 2174
      RT-833
      Країна-виробник: Польща
      1 307.64грн

      Характеристики

      • Тип виробу: Регулятор температури
      • Максимальна робоча температура, град.: 50
      • Мінімальна робоча температура, град.: -15
    • Знижки

      Діють знижки від суми замовлення у кошику, умови за посиланням.

      Зв’язок з нами Умови
      • Працюємо лише при повній оплаті за товар
      • Мінімальне замовлення без ПДВ — 500 грн
      • Мінімальне замовлення на безготівковий розрахунок з ПДВ-20% — 1000 грн (для ТОВ, ФОП та інші)
      Оплата
      • Оплата банківською карткою за реквізитами. Без ПДВ
      • Безготівковий розрахунок за рахунком з ПДВ-20% (для ТОВ, ФОП та інші)
      Доставка
      • Самовивіз зі складу у Києві можливий лише після узгодження з менеджером.
      • Відправляємо товари перевізниками — Нова Пошта, Delivery, у день замовлення, якщо покупець здійснив передоплату до 14:00/15:00. Якщо товар під замовлення — строки вказані у рахунку
      Захист покупки
      • Оригінальна продукція
      • Офіційна гарантія від виробника. Підтримка у сервісних випадках
      • Повернення протягом 14 днів згідно з умовами повернення

Для безпосереднього керування швидкістю обертів вентиляторів охолодження.

Призначення.
Регулятор призначений для безпосереднього керування швидкістю обертів вентиляторів 12/24В постійного струму в шафах керування (або подібних інсталяціях) у функції температури.

Дія.
При зростанні значення температури вище заданого значення Tmin буде задіяний вентилятор, а швидкість його обертання буде пропорційна до вимірюваної температури і налаштувань регулятора:
- для температури Tmin швидкість обертання буде рівна заданій мінімальній швидкості.
- для температури Tmin + Δ швидкість обертання - 100%.
- для температури з діапазону Tmin<>Tmin+Δ швидкість обертання буде пропорційно встановлена в діапазоні від встановленого мінімального значення до 100% швидкості.

Регулятор має релейний вихід для організації сигналізування надто високої температури або пошкодження (відсутності живлення) регулятора. Під час нормальної роботи контакти 7-9 замкнуті. Якщо вимірювана температура буде протягом трьох хвилин вище від максимального значення (Tmin+Δ), то контакти розімкнуться. При пошкодженні регулятора або відсутності його живлення, контакти 7-9 можуть використовуватися для сигналізування помилки.

Щоб уникнути проблеми стопоріння двигуна на малих обертах, регулятор має функцію старту від максимальної швидкості - вентилятор стартує на максимальній швидкості і потім пригальмовує до відповідного значення.

Сигналізація.
1. LED зелена U: живлення пристрою
2. LED червона:
- вимкнена – температура нижче від значення Tmin
- блимає (50% ON – 50% OFF) – температура вишу значення Tmin, але в діапазоні регулювання.
- включена – температура тривалий час (більш ніж 3 хвилини) вище від граничного значення (Tmin+Δ).

Налаштування.
1. Tmin - темп.мінімальна, діапазон установки 25÷60°C
2. T - приріст температури, діапазон установки 5÷30°C
3. RS - мінімальна швидкість, діапазон установки 0÷80%

Технічні характеристики:

харчування 12÷24В DC
струм навантаження DC (10-12) <6A
контакт сигналізації (навантаження) гальванічно ізольований 1R (10A)
діапазон регулювання температури
Tmin 25÷60°C
∆T 5÷30°C
точність вимірювання ±1°С
встановлення стартової швидкості 0÷80%
датчик температури KTY 81-210
сигналізація харчування LED зелений
сигналізація робочого стану LED червоний
споживана потужність (очікування/робота) 0,05 Вт/0,6 Вт
робоча температура -15÷50°C
контакти гвинтові 2,5 мм 2
момент дотягування 0,4 Нм
розміри 1 модуль (18мм)
монтаж на рейці TH-35

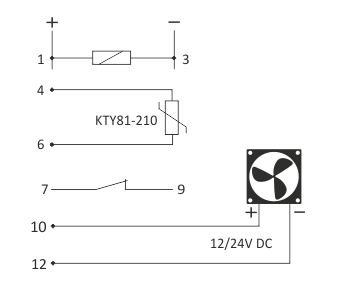

Схема підключення:

1-3 харчування регулятора
4-6 вхід датчика температури
7-9 контакт на розмикання 1R
10-12 вихід, керуючий вентилятором

Додаткова інформація:

Можливі до використання датчики температури [F&F]


маркування RT
датчик температури KTY 81-210
розміри датчика Ø5; h=20мм
ізоляція датчика термокембрік
провід OMY 2×0,34мм2; l=2,5 м

маркування RT823
датчик температури KTY 81-210
розміри датчика Ø8; h=40мм
ізоляція датчика металева трубка
провід термостійкий SIHF 2×0,5мм2; l=2,5 м
