Реле ЕЛ-11М призначено для захисту електродвигуна або іншого електроприладу, який живиться від трифазної мережі, у випадках зменшення напруги нижче уставки, збільшення напруги вище уставки, відсутності хоча б однієї з фаз (обрив фази) зворотнього порядку чергування фаз.

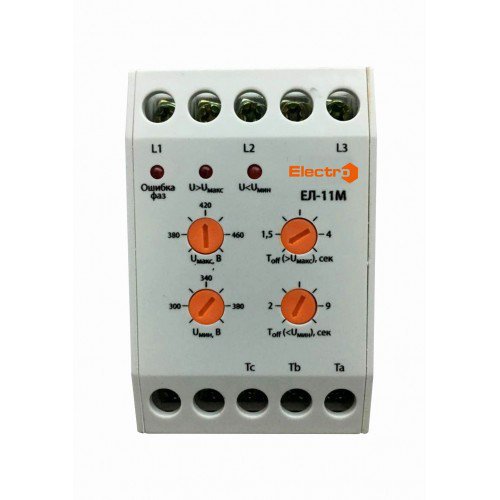

Крім того, конструкція реле передбачає регулювання уставок спрацювання по мінімальній та максимальній напрузі, а також часу спрацювання.

В якості вихідного елементу в реле застосовується набір релейних "сухих" контактів (нормально замкнених та нормально відкритих)

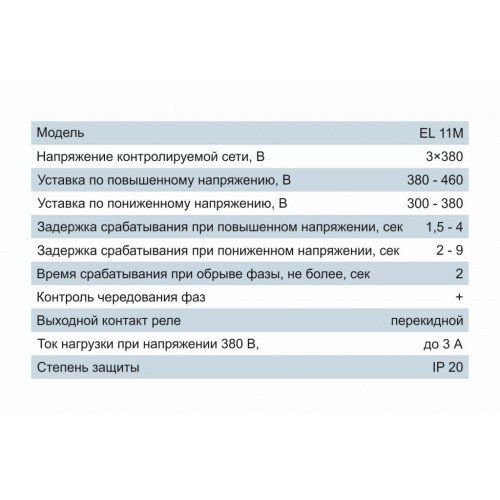

Технічні характеристики:

Кількість полюсів - 3

Номінальна напруга - 400В (АС)

Діапазон регулювання верхньої межі - 380-460 В

Діапазон регулювання нижньої межі - 300-380 В

Час відключення за верхнею межею - 1,5-4 сек.

Час відключення за нижньою межею - 2-9 сек.

Час спрацювання при обриві фази - 2 сек.

Контроль послідовності фаз - так

Вихідний контакт реле - перекидний

Струм навантаження (400В АС) - 3 А
