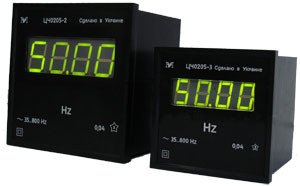

Цифровий частотомір щитової ЦЧ0205-2

Частотоміри щитові електронні з цифровим відліком ЦЧ0205, ЦЧ0205-RS призначені для вимірювання частоти змінного струму в електричних мережах 50 Hz 60 Hz і 400 Hz.



Частотоміри з інтерфейсом RS-485 (далі – інтерфейс) дозволяють за допомогою персонального комп'ютера (ПК) та програми управління зчитувати результат вимірювання на моніторі ПК і встановлювати уставки нижнього і верхнього допустимих значень вимірюваної частоти, при яких замикаються контакти відповідних реле, що дозволяє проводити комутацію зовнішніх ланцюгів.

Частотоміри можуть використовуватися на щитах управління і контролю електростанцій і підстанцій як самостійно, так і в складі телемеханічних комплексів в якості пристроїв знімання вимірювальної інформації.





Технічні характеристики:



• Індикація результатів вимірювань – цифрова на четырехразрядном світлодіодному індикаторі.
• Електроживлення частотомірів – мережа змінного струму частотою 50 Hz, 600Hz або 400 Hz напругою від 100 V до 250 V.
• Потужність, споживана від мережі живлення не більше 2 V×A.
• Діапазони виміру:
  • від 35,00 Hz до 99,99 Hz, номінальна частота 50 Hz;
  • від 100,0 Hz до 800,0 Hz, номінальна частота 500 Hz.
• Вибір діапазону вимірювання – автоматичний.
• Наведена основна похибка вимірювання не перевищує 0,04% від номінальної частоти діапазону вимірювання.
• Діапазон вхідних напруг ланцюга вимірювання – від 30 V до 250 V.
• Вхідний опір ланцюга вимірювання – не менше 400 kΩ.
• Час встановлення робочого режиму – безпосередньо після включення.
• Тривалість безперервної роботи – необмежена.
• Робоче положення частотомірів – довільне.
• Діапазони установки уставок для частотомірів з інтерфейсом:
  • нижнього значення вимірюваної частоти – від 35,00 Hz до 799,5 Hz;
  • верхнього значення вимірюваної частоти – від 35,50 Hz до 800,0 Hz;
• Струм через вихідні контакти реле – не більше 5 А при комутованому напрузі не більше 250 V змінного струму і не більше 110 V постійного струму та активного навантаження.
• Комутована потужність – не більше 1250 V×A змінного струму і не більше 250 W постійного струму.
• Число спрацьовувань вихідних контактів реле – не менше 105.
• Частотоміри, в залежності від габаритних розмірів по фланцю і наявності інтерфейсу, мають виконання:
  • ЦЧ0205-2 – розмір фланця 96 mm x 96 mm х 86 mm без інтерфейсу;
  • ЦЧ0205-2-RS – розмір фланця 96 mm x 96 х 86 mm mm c інтерфейсом;
  • ЦЧ0205-3 – розмір фланця 72 mm x 72 мм х 84 mm без інтерфейсу;
  • ЦЧ0205-3-RS – розмір фланця 72 mm x 72 мм х 84 mm c інтерфейсом.
• Маса, кг, не більше:
  • 0,25 для частотомірів ЦЧ0205-2, ЦЧ0205-2-RS;
  • 0,2 для частотомірів ЦЧ0205-3, ЦЧ0205-3-RS.
• Норма середнього напрацювання частотомірів на відмову – 10000 h.
• Середній термін служби частотомірів 10 років.
