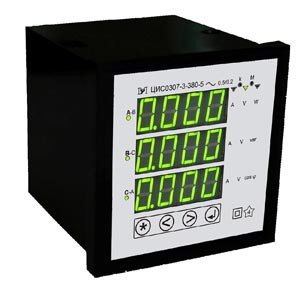

ЦИС0307 Щитовий цифровий багатофункціональний мережний вимірювач

Вимірники призначені для вимірювання основних параметрів однофазних і трифазних електромереж змінного струму : лінійних і фазних напруг, сили струму, активної і реактивної потужності, коефіцієнта потужності, частоти.

Технічні характеристики:



Контрольовані параметри в залежності від виконання вимірників, наведені в таблиці:

Виконання вимірювача	Діапазон вимірювання			Номінальна напруга мережі, V	Кількість фаз мережі
	напруги, V	струму, A	потужностей, W, var
ЦИС0307-3/4-380-5	50-450	0,05-5,5	4,5-4125	380	3(4 дроти)
ЦИС0307-3/4-380-5	50-450	0,05-5,5	4,5-4125	380	3(4 дроти)
ЦИС0307-3/4-380-1	50-450	0,01-1,2	0,9-900	380	3(4 дроти)
ЦИС0307-3/4-100-5	20-120	0,05-5,5	1,5-1155	100	3(4 дроти)
ЦИС0307-3/4-100-1	20-120	0,01-1,2	0,3-252	100	3(4 дроти)
ЦИС0307-3/3-380-5	50-450	0,05-5,5	4,5-4125	380	3(3 дроти)
ЦИС0307-3/3-380-1	50-450	0,01-1,2	0,9-900	380	3(3 дроти)
ЦИС0307-3/3-100-5	20-120	0,05-5,5	1,5-1155	100	3(3 дроти)
ЦИС0307-3/3-100-1	20-120	0,01-1,2	0,3-252	100	3(3 дроти)
ЦИС0307-1-220-5	30-250	0,05-5,5	1,5-1375	220	1
ЦИС0307-1-220-1	30-250	0,01-1,2	0,3-300	220	1



• Діапазон вимірювання частоти змінного струму контрольованої мережі від 40 Hz до 65 Hz
• Діапазон вимірювання коефіцієнта потужності від ― 0,5...1,0...+0.5
• Клас точності – 0,5
• Електроживлення від мережі змінного струму напругою від 100 V до 250 V
• Споживана потужність – не більше 5 V×А
• Вхідний струм ланцюга вимірювання напруги вимірників не більше 250 мка
• Падіння напруги на затискачах ланцюга вимірювання струму не більш 0,5 V
• Вимірювачі мають: аналоговий вихід з діапазоном зміни вихідного струму від 4 ма до 20 ма, три релейних виходу, які замикають контакти реле при досягненні контрольованого параметра встановленої величини.
• Забезпечують обмін інформацією по гальванічно розв'язані інтерфейсу RS-485
• Габаритні розміри вимірників – 96 mm x 96 mm x 90 mm
• Маса: не більше 0,4 kg



ЦИС0307 являються аналогами ЦП8507 (виробник р. Вітебськ, "Електроприлад"), ЩМ96 (виробник р. Чебоксари, "Електроприлад"), або приладів аналогічного класу інших виробників.
