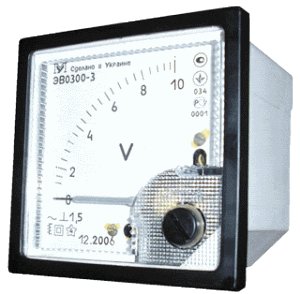

Вольтметр ЭВ0300-2

Прилади електромагнітної системи щитового (панельного) виконання аналогові показувальні з кріпленням рухомої частини на кернів призначені для вимірювання напруги в ланцюгах змінного струму синусоїдальної форми частоти від 45 Гц до 65 Гц електроустановок підприємств і енергетичних об'єктів.

• • Робоче положення приладів вертикальне або горизонтальне. За узгодженням із замовником допускається виготовляти прилади з робочим положенням під будь-яким кутом до 90 градусів відносно горизонтальної площини.
  • Клас точності 1,5 або 2,5.
  • Межі допустимої основної похибки приладів рівні ± 1,5 % для приладів класу точності 1,5 і ±2,5 % - для приладів класу точності 2,5 від кінцевого значення діапазону вимірювання.
  • Габаритні розміри фланця і довжина шкали приладів в залежності від модифікації (виконання), наведено в таблиці 1:

Маса (не більше): ЭВ0300-1 – 0,4 кг, ЭВ0300-2 – 0,3 кг, ЭВ0300-3 – 0,2 кг.

• Кінцеві значення діапазонів вимірювання наведені в таблиці 2.

Початкове значення діапазону вимірювання не перевищує 20 % кінцевого значення діапазону вимірювання.

• Робочі умови застосування (кліматичні впливи):
  • температура навколишнього повітря від мінус 40 °З до плюс 50 °С, відносна вологість повітря до 95% при температурі 30 °С.
• Власне споживання приладів повинно бути:
  • вольтметрів безпосереднього включення не більше 5 V×A;
  • вольтметрів, включаються з трансформатором напруги (4±1,5) V×A.
• Ступінь захисту, що забезпечується корпусом приладу від проникнення твердих предметів IP40 за ГОСТ 14254-96 «Ступені захисту, що забезпечуються оболонками (код IP)».
• Конструкція приладів забезпечує відсутність коливань резонансного характеру, що викликає розмив кінця покажчика більш ніж на ширину самої вузької з відміток шкали при будь-якій частоті від 45 Hz до 65 Hz.
• Граничні умови транспортування:
  • температура навколишнього повітря: від мінус 50 ° С до плюс 50 С;
  • вологість повітря: до 98 % при температурі 35 ° С;
  • ударостійкість: вплив ударів з максимальним прискоренням 50 m/s2, частотою від 10 до 50 ударів на хвилину;
  • ударостійкість у транспортній тарі: вплив ударів з максимальним прискоренням 30 m/s2, частотою від 80 до 120 ударів на хвилину;
  • віброміцність: вплив вібрації частотою 50 Hz з максимальним прискоренням 15 m/s2.
• Ізоляція між електричним ланцюгом і доступними торкання рукою поверхонь корпусу приладу витримує протягом однієї хвилини дію випробувальної напруги змінного струму частотою 50 Hz рівного 4 kV.
• Опір ізоляції між корпусом та електричної ланцюгом приладу не менше 40 МОм в нормальних умовах застосування.
• Розміри для монтажу приладів до щита:

• Прилади допускають кріплення до щитів товщиною до 8 мм.
• Норма середнього напрацювання на відмову 10 000 годин.
• Середній термін служби 10 років.
