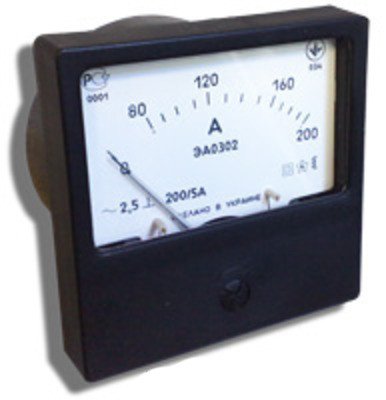

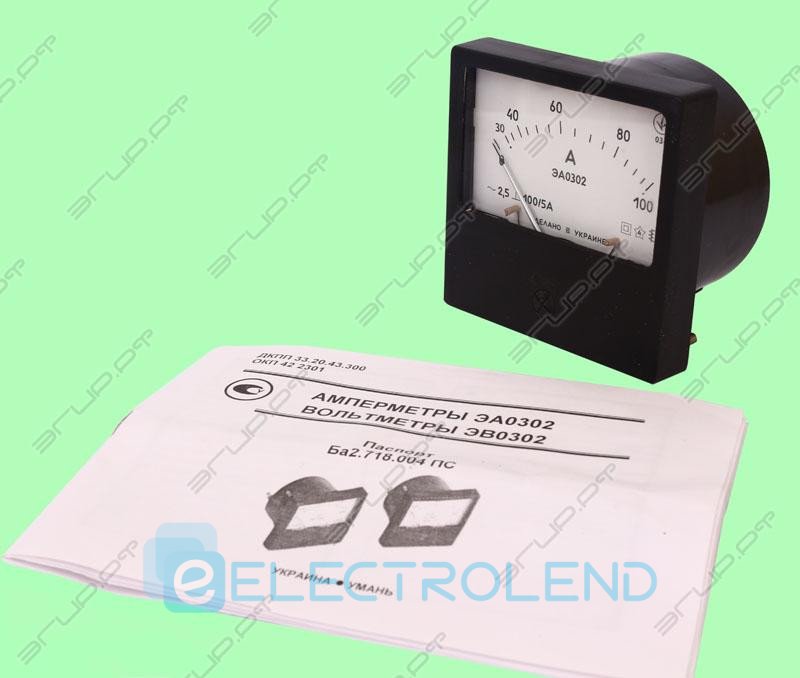

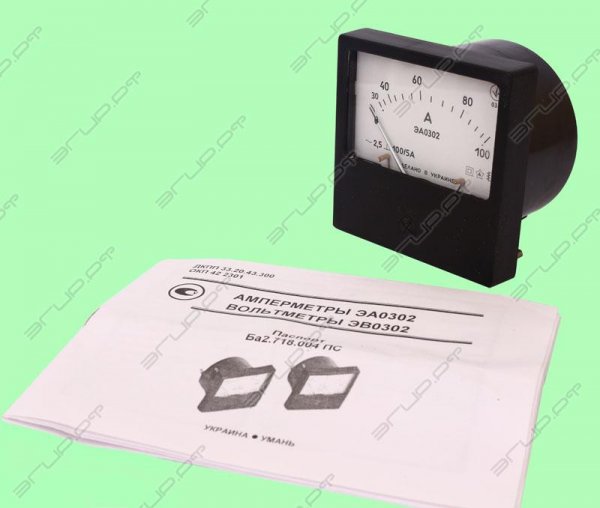

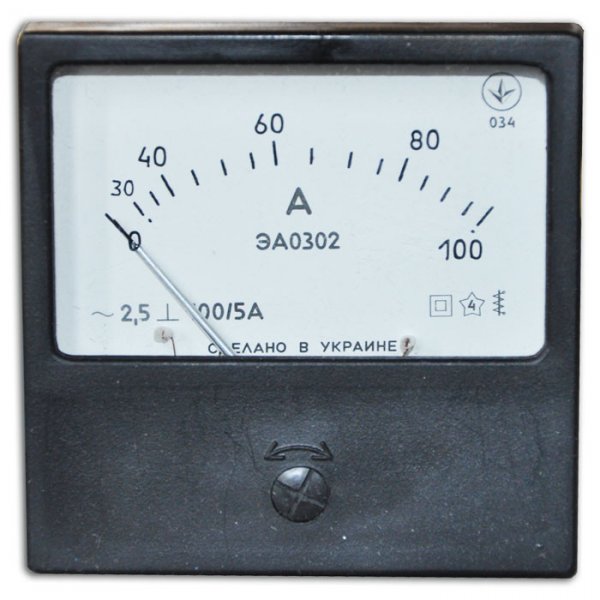

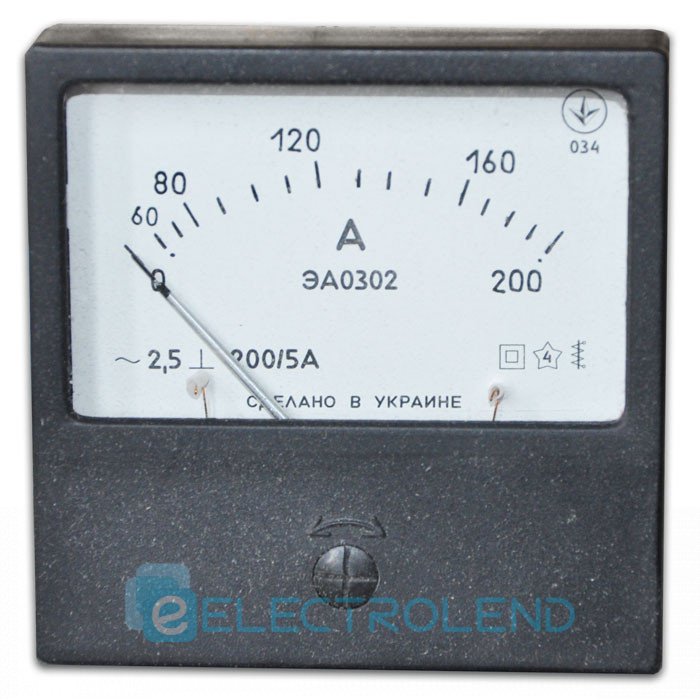

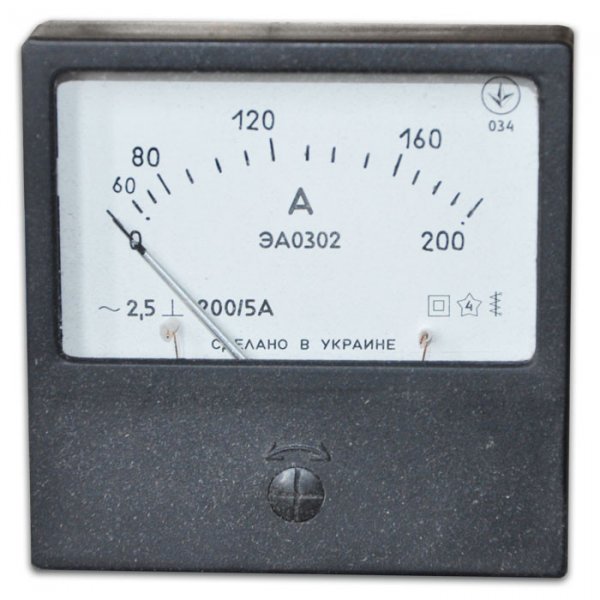

Амперметр ЭА0302

Перевантажувальні виконання!

Амперметри ЭА0302 електромагнітної системи, щитові призначені для вимірювання змінного струму синусоїдальної форми частоти від 45 Гц до 65 Гц на пересувних та стаціонарних об'єктах. Прилади вібростійкі і удароміцні.

Технічні характеристики:

• Діапазони виміру:
  • 0-0,1; 0-0,3; 0-0,5; 0-1; 0-2; 0-3; 0-5; 0-10; 0-20; 0-30; 0-50 А при безпосередньому підключенні;
  • 0-20; 0-30; 0-50; 0-75; 0-100; 0-150; 0-200; 0-300; 0-400; 0-600; 0-800; 0-1000; 0-1500; 0-2000; 0-3000; 0-4000; 0-5000 А при підключенні через зовнішній трансформатор струму з струмом вторинної обмотки 5А.
• В залежності від кінцевого значення діапазону вимірювання, початкове значення діапазону вимірювання становить ≈30 %.
• Клас точності-1,5, 2,5 або 4.
• Межі допустимої основної похибки приладів рівні ± 1,5 % для приладів класу точності 1,5, ±2,5 % - для приладів класу точності 2,5 і ± 4% для приладів класу точності 4 від кінцевого значення діапазону вимірювання.
• Робоче положення приладів вертикальне, горизонтальне. За узгодженням із замовником допускається виготовляти прилади з робочим положенням під кутом 45°.
• Габаритні розміри приладів 80 мм х 80 мм х 72 мм / 76 мм для приладів з діапазонами вимірювань 0-20, 0-30 і 0-50 А безпосереднього включення.

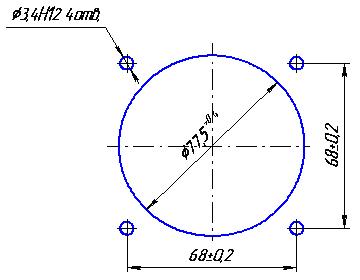

• Прилади встановлюються в щит, розмітка щита:

• Маса приладів, кг, не більше 0,25.
• Умови експлуатації:
  • температура навколишнього повітря ― від мінус 50 °С до плюс 60 °С;
  • відносна вологість повітря до 95 % при плюс 35 °С.
