Прилад контролю ізоляції щитової Ф4106

Вимірювальний прилад контролю ізоляції Ф4106 служить для вимірювання опору ізоляції при його зниженні в мережах змінного струму з ізольованою нейтраллю, що перебувають під напругою 220 В або 380 В, частотою 50, 60 або 400 Гц.

Область застосування вимірювача Ф4106 ― пересувні та стаціонарні електроустановки з ізольованою нейтраллю.

Прилад Ф4106 призначений для вбудовування, і при експлуатації доступ до роз'єму РУ і затискачів ПУ, а також до вихідних і вхідних ланцюгах приладу повинен бути закритий. У зовнішній ланцюга живлення приладу необхідно встановлювати запобіжник на 0,16 А типу ВПБ-6 або іншого типу з аналогічними характеристиками.

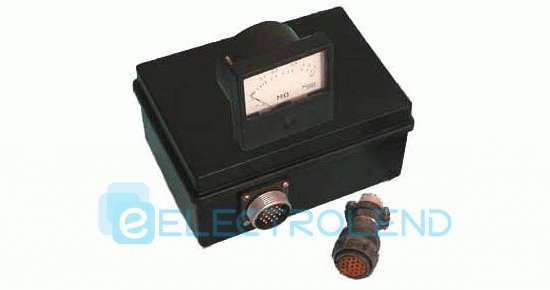

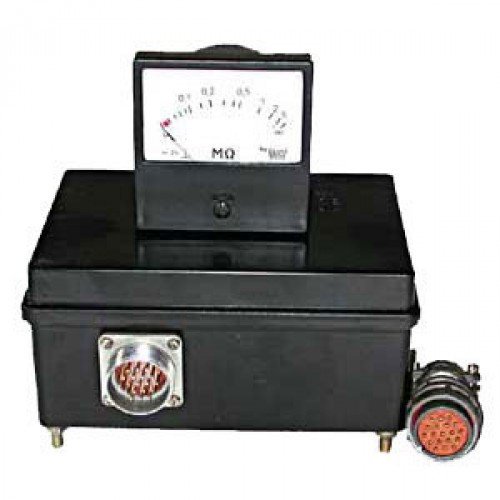

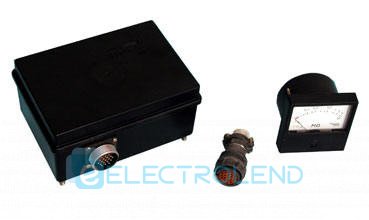

Щитовий вимірювальний прилад Ф4106 складається із показує (ПУ) та релейного (РУ) пристроїв.

РУ має наступні установки опору:

Ф4106 – 30, 50, 500 кОм

Діапазон вимірювання ПУ – 0,02 ― 5 МОм.

Клас точності ПУ – 2,5.

Межа допустимої основної похибки РУ дорівнює 10% від опору установки.

Умови експлуатації від мінус 60 °С до плюс 60 °С.

Виконання приладу Ф4106 ― пиловологозахищене, бризкозахищене, виброустойчивое.

Габаритні розміри, мм :

• РУ – 175х98х143
• ПУ ― 80х80х100.

Маса, кг, не більше:

• РУ – 1,3
• ПУ – 0,2.

Час встановлення робочого режиму ― не більше 15 хвилин.

Режим роботи ― безперервний. Тривалість безперервної роботи не обмежена.
