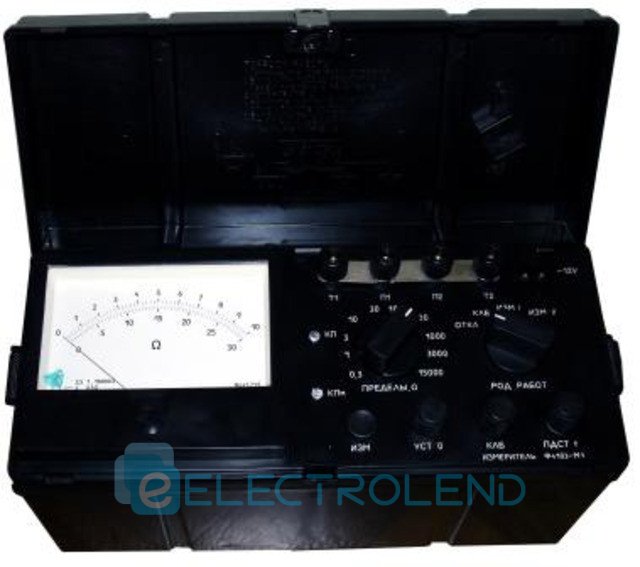

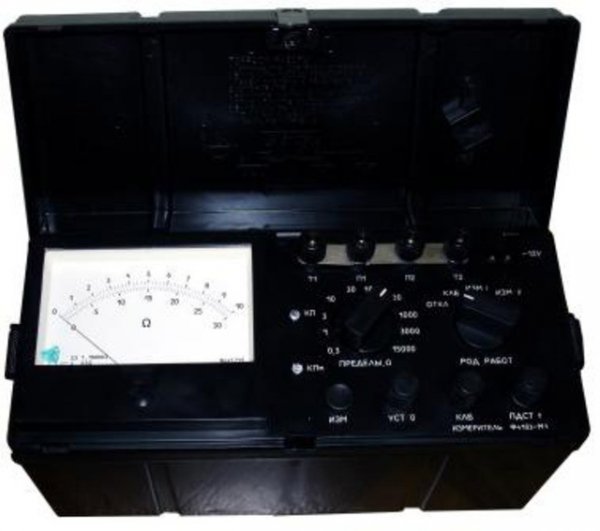

Вимірювач опору заземлень Ф4103-М1

Технічні дані:

Діапазони вимірювань і допустимі опору потенційних і струмових електродів:





Діапазон вимірювань, Ом	Диапазон допускаемых значений сопротивления электродов, кОм
	Потенциальных Rп1, Rп2 или их суммарное сопротивление (Rп1+Rп2)	Потенциальных Rт1, Rт2 или их суммарное сопротивление (Rт1+Rт2)
0 ― 0,3 0 ― 1	0-2	0-1
0 ― 3 0 ― 10	0-6	0-3
0 ― 30 0 ― 100 0 ― 300 0 ― 1000 0 ― 3000 0 ― 15000	0-12	0-6

где Rт1, Rп1, Rп2, Rт2 ― условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.





Класс точности 4.0 на диапазоне 0 ― 0,3 Ом и 2,5 на остальных диапазонах.

Межі допустимої основної зведеної похибки ±4% на діапазоні 0 ― 0,3 Ом і ±2,5% на інших діапазонах від кінцевого значення діапазону вимірювання.

Частота вимірювального струму знаходиться в межах 265 ― 310 Гц.

Змінна напруга на затискачах Т1 і Т2 при розімкнутому зовнішньому ланцюзі не більше 36 Ст.

Живлення вимірювача здійснюється від дев'яти вбудованих елементів 373.А373, (R20, L R20) або від зовнішнього джерела постійного струму напругою від 11,5 до 15 Ст.

Струм споживання від джерела живлення не більше 160 мА.

Час встановлення показання в положенні ЗМ 1 не більше 6 сек. у положенні ЗМ 2 не більше 30 сек.

Час встановлення робочого режиму не більше 10 сек.

Тривалість безперервної роботи вимірювача при живленні від зовнішнього джерела не обмежена.

Тривалість безперервної роботи від вбудованого джерела живлення обмежується ємністю електрохімічного джерела струму.

Габаритні розміри 305х125х155 мм.

Маса вимірювача не більше 2,2 кг.
