ЭК0200 Вимірник напруги дотику і струму короткого замикання

Призначення вимірювача напруги дотику і струму короткого замикання ЭК0200:

Виконання приладу ― брызговлагозащищенное

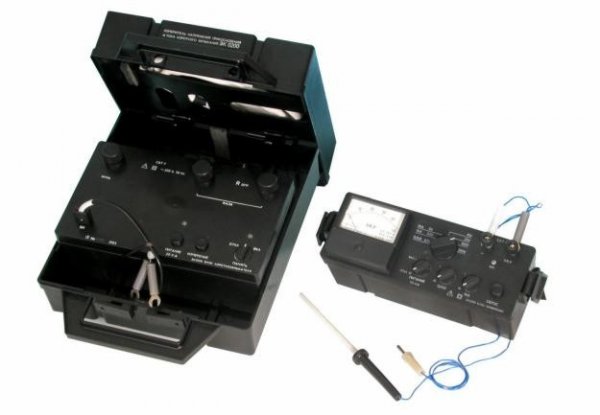

Вимірювальний прилад ― вимірник напруги дотику і струму короткого замикання ― ЭК0200 призначений для вимірювання напруги дотику і струму короткого замикання в ланцюзі фаза-нуль в мережах змінного струму 380/220 В з глухозаземленою нейтраллю.

Конструкція вимірювача ЭК0200 забезпечує безпеку працюючого персоналу, за рахунок укладання всіх елементів електричної схеми (крім з'єднувальних проводів) в пластмасові корпуси, що запобігають можливості дотику до частин, що перебувають під напругою.

Конструкція вимірювача забезпечує безпеку працюючого персоналу, за рахунок укладання всіх елементів електричної схеми (крім з'єднувальних проводів) в пластмасові корпуси, що запобігають можливості дотику до частин, що перебувають під напругою.

Перед кожним підключенням блоку короткозамикача приладу ЭК0200 до струмоведучої частини слід шляхом зовнішнього огляду перевірити якість ізоляції сполучних проводів.

Прилад ЭК0200 складається з двох блоків: блоку короткозамикача і блоку вимірювання.

Діапазони вимірювань струму к. з. – 0-0,2; 0-1; 0-2 кА.
Похибка вимірювання струму к. з ― ± 10 %.
Діапазон вимірювання напруги дотику 0– 250 Ст.
Похибка вимірювання напруги дотику ± 4 %.
Час встановлення робочого режиму ― не більше 5 хв
Час установки покаханий ― не більше 4 секунд
Інтервал між замиканнями ланцюга "фаза-нуль" ― не менше 15 секунд

Енергоживлення приладу ЭК0200:

• від блоку короткозамикача ― мережа 220 В, частоти 50 ― 60 Гц


• від блоку вимірювання – 10 елементів 316 або їх аналогів.

Сила електричного струму, що споживається блоком виміру 50 мА.

Потужність, споживана блоком короткозамикача при включеній кнопці "ХАРЧУВАННЯ" ― не більше 20 ВА

Умови експлуатації вимірювального приладу ЭК0200 ― від мінус 10° С до плюс 40° С.

Габаритні розміри, мм – 345х265х135.

Маса, кг – 6,0.

Опис принципу роботи вимірювального приладу ЭК0200:

В основу роботи вимірювального приладу ЭК0200 покладено вимірювання реального струму короткого замикання і напруги дотику блоком вимірювання під час короткого замикання, здійснюваного блоком короткозамикача з обмеженням часу замикання. Однофазне коротке замикання здійснюється за допомогою тиристора. При замиканні ланцюга "фаза-нуль" відбуваються перехідні процеси. При однополярному короткому замиканні відбувається намагнічування провідників.

Для виключення похибки від перехідних процесів і намагнічування вимірювання проводяться в два такти з чергуванням напрямку струму короткого замикання.

Во время первого такта тиристор включается в максимуме отрицательного полупериода напряжения сети (270 электрических градусов) и определяется продолжительность протекания тока через тиристор и сдвиг фаз между током и напряжением в цепи "Фаза-нуль". Во втором такте производится включение тиристора с учетом фазы, определенной в первом такте и в противоположной полярности, что приводит к отстутствию переходного процесса и подмагничивания стальных труб, если проводники расположены в трубах.

В последующих измерениях проводят действия, описанные во втором такте с чередованием направления протекания тока при коротком замыкании.

В случае , когда порядок тока короткого замыкания цепи "фаза-нуль" не известен, измерения необходимо начинать с ограничивающим резистором, то есть фазу объекта подключить к зажиму "ФАЗА Rогр". Если результат измерения тока короткого замыкания превысит значение 535 ампер, то производить измерения прибором ЭК0200 без ограничивающего резистора нельзя, так как значение тока короткого замыкания превышает максимально допустимую величину.
