Трифазне реле напруги РНПП-302 контроль фаз Novatek-Electro

Трифазне реле напруги РНПП-302 контроль фаз Novatek-Electro

Реле напруги RNPP-302 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі, таких як:

• вихід діючого значення напруги за межі допустимих порогів
• порушення послідовності і злипання фаз
• порушення повнофазності і симетричності мережевої напруги

RNPP-302 вимірює діючі значення фазних (лінійних) напруг, у мережах із глухозаземленою або ізольованою нейтраллю і керує котушкою зовнішнього магнітного пускача, що комутує ланцюг живлення навантаження.

Реле також слідкує за станом силових контактів зовнішнього магнітного пускача до і після увімкнення навантаження, контролюючи їх справність (підгоряння або злипання).

Пристрій може працювати в чотирьох незалежних режимах:

• реле обриву фаз (контроль рівнів напруг – вимкнений)
• реле мінімальної напруги;
• реле максимальної напруги
• реле напруги

RNPP-302 індикує діюче значення фазної (лінійної) напруги, аварію напруги, стан реле навантаження (увімкнено/вимкнено) і тип аварії.

Переваги:

Підключення через пускач
Контроль стану силових контактів пускача до та після увімкнення навантаження
Сегментний дисплей
Підтримка мереж із глухозаземленою або ізольованою нейтраллю
Можливість роботи в чотирьох незалежних режимах

Сфера застосування:

Для контролю фазових та лінійних напруг в трифазній мережі;
Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
Для захисту трифазного обладнання від аварій в трифазній мережі без нульового проводу.

Основні можливості:

• Контроль дозволеного рівня діючого значення фазової/лінійної напруги
• Контроль правильного чергування фаз та відсутності їх злипання
• Контроль повнофазності та симетричності мережевої напруги
• Контроль стану силових контактів магнітного пускача до та після увімкнення навантаження
• Вимикання навантаження шляхом розмикання ланцюга живлення котушки магнітного пускача у разі виникнення умов для спрацьовування із часом спрацювання, що заданий користувачем
• Контроль якості напруги мережі після відключення навантаження та його автоматичне увімкнення після відновлення параметрів напруги із часом автоматичного повторного вмикання
• Візуальне відображення всіх видів аварій напруги мережі та відмови перемикання силових контактів магнітного пускача

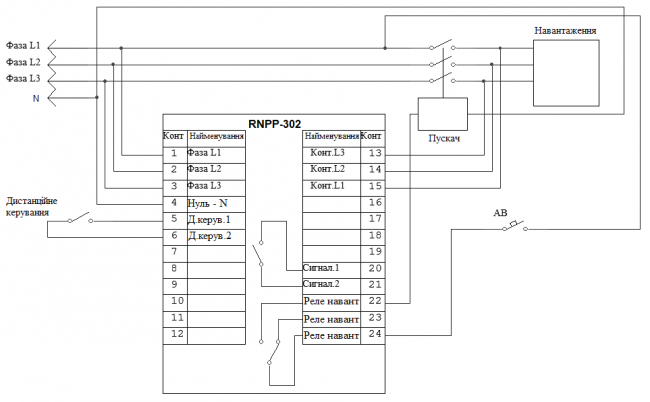

Схема підключення:

Технічні характеристики:

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
