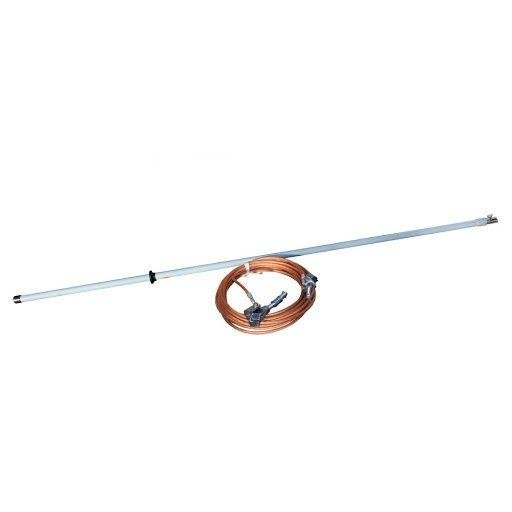

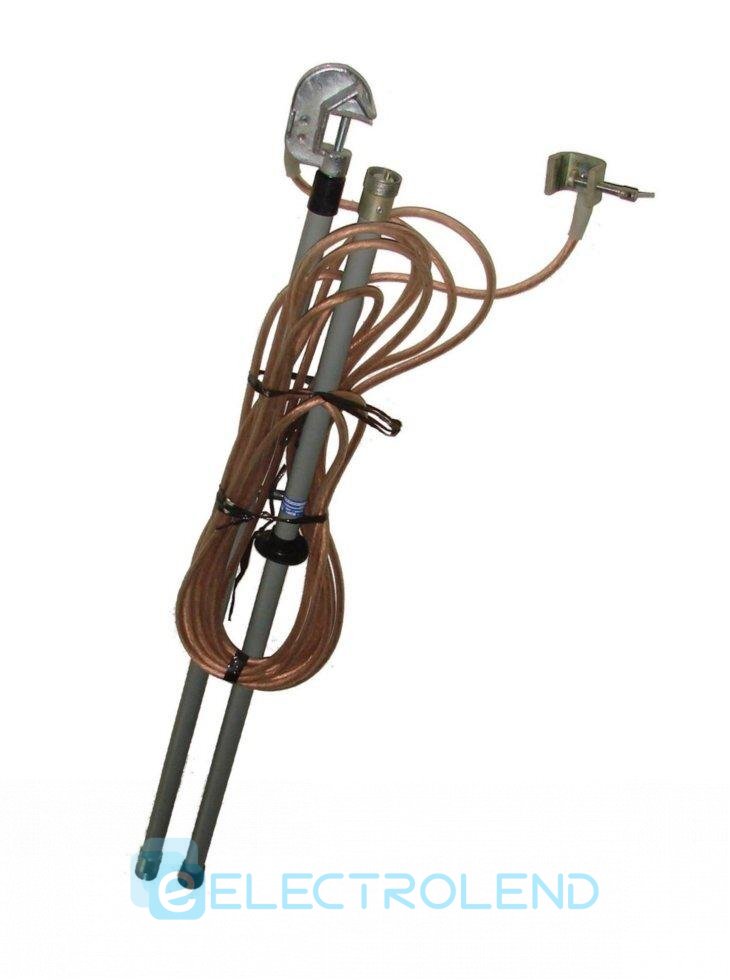

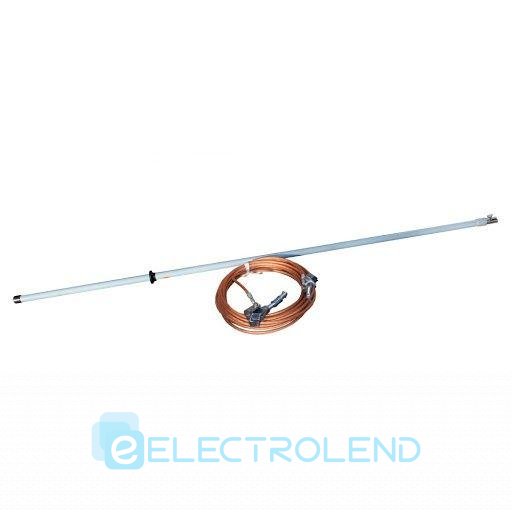

Заземлення переносне ЗПЛ-220-1/1-25

Заземлення переносне ЗПЛ-220-1/1-25

Заземлення переносне для повітряних ліній ЗПЛ-220 призначене для захисту працюючих на відключених ділянках повітряних ліній напругою від 0,4 кВ до 220 кВ у разі помилкової подачі напруги на цю ділянку або появи на ній наведеної напруги. Постачається ЗПЛ-220 з проводом перерізом 25, 35, 50, 70, 95 мм2 у прозорій пластиковій оболонці із заземлюючим спуском і без заземлюючого спуску, з незнімними штангами.

Кріплення дроту до затискачів здійснюється за допомогою луджених мідних наконечників або гільз. Для виключення зламу дроту він додатково укріплений захисною поліетиленовою трубкою. На вимогу замовника заземлення ЗПЛ-220 може комплектуватися спусками заземлення перетином 35, 50, 70 і 95 кв. мм, може бути виконаним в однофазному виконанні або з додатковою кількістю фаз, а також з подовженими штангами (не менше встановленої стандартом довгі штанги на даний клас напруги), штанги можуть покриватися порошковою фарбою і трубкою, що термоусаджується. Фазні затискачі можуть бути обладнані карданами для зручності роботи у трьох площинах.

Технічні характеристики заземлення переносного лінійного однофазного ЗПЛ-220-1/1-25:
Параметр Значення
Номінальна напруга, кВ до 220
Струм термічної стійкості, кА/3 4,0
Кількість фаз 1
Кількість штанг із затискачами, шт 1
Перетин дроту, мм2 25
Довжина заземлюючого спуску, м 15
Довжина ізолюючої частини штанги, мм 2500
Довжина рукоятки, мм, не менше 800
Маса, кг, не більше 6,5

Характеристики та комплектація товару можуть змінюватися виробником без попереднього повідомлення.
