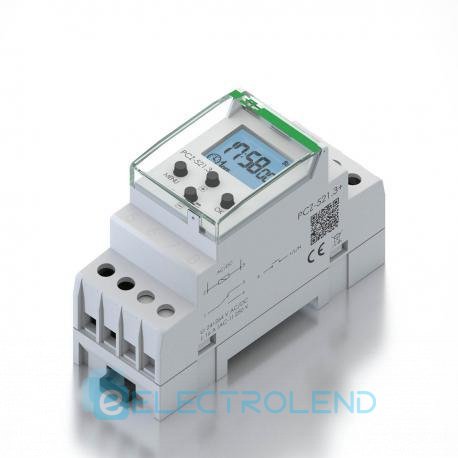

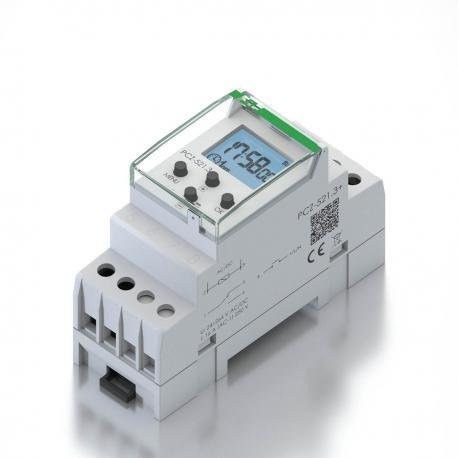

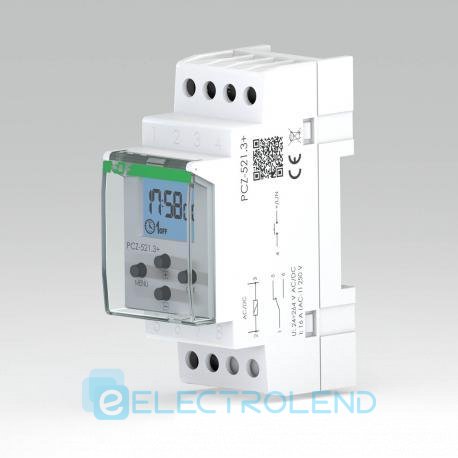

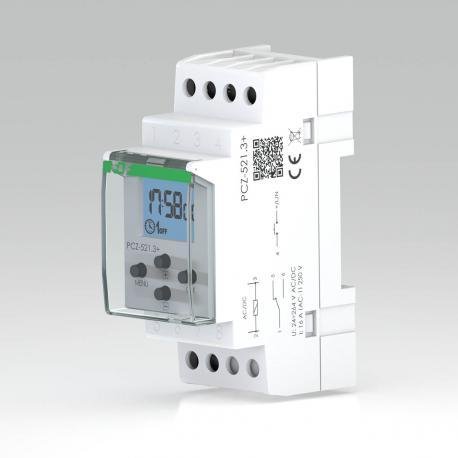

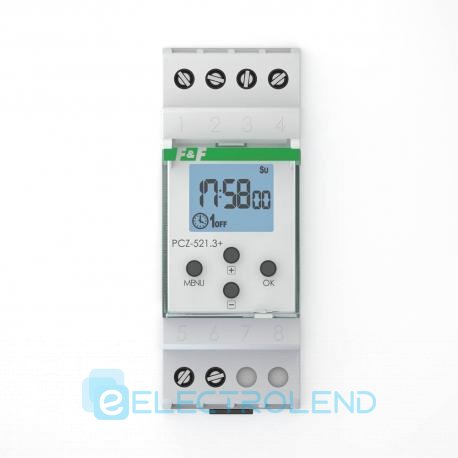

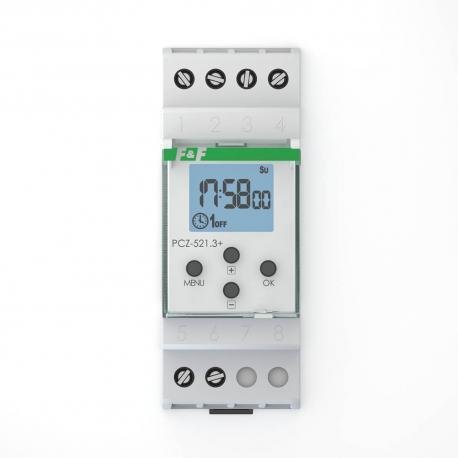

Програмоване реле часу PCZ-521.3 PLUS 24÷264 В  AC/DC 16 A F&F

Програмоване реле часу PCZ-521.3 PLUS 24÷264 В  AC/DC 16 A F&F



Опис продукту

Програмований таймер керування використовується для керування за часом роботи пристроїв у побутових або промислових системах автоматизації за індивідуальною програмою часу, заданою користувачем.
Тип тижневого циклу. Односторонній тип. 250 секторів пам'яті.

Функціонуючий
таймер активує та вимикає пристрій або електричну схему в запрограмовані години циклами: щодня, щотижня, робочі дні (пн-пт) або вихідні (суб, нд).


Функції таймера
ON-OFF COMMAND – програмний запис для включення або вимкнення приймача.
500 КОМІРОК ПАМ'ЯТІ - внутрішня пам'ять для окремих програмних записів, що дозволяє програмувати
250 пар КОМАНД УВІМКНЕННЯ-ВИМКНЕННЯ.
АВТОМАТИЧНИЙ РЕЖИМ - робота за допомогою КОМАНД УВІМКНЕННЯ-ВИМКНЕННЯ, запрограмованих користувачем в пам'яті таймера [значок на дисплеї]

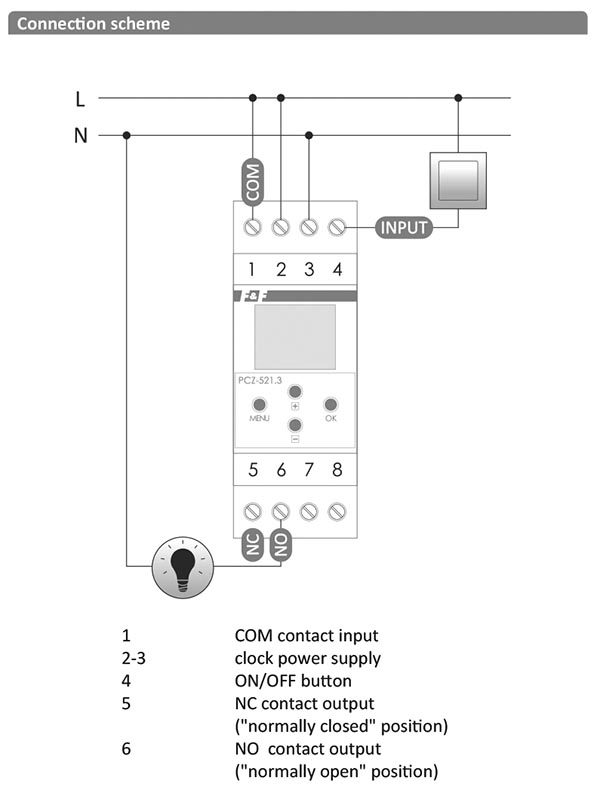

РУЧНИЙ РЕЖИМ - [ВКЛ] постійно замкнутий контакт (позиція 1-5) або [ВИМК] постійно
відкритий контакт (позиція 1-6) коли АВТОМАТИЧНИЙ РЕЖИМ вимкнено [іконка на дисплеї відсутня]
ЦИКЛИЙ РЕЖИМ - регульований тижневий цикл (7 днів з понеділка по неділю) перемикання приймача відповідно до запрограмованих КОМАНД УВІМКНЕННЯ-ВИМКНЕННЯ:
* один день тижня: Пн; вт; ми; чт; Fr; Сб або Нд.
* робочі дні: Пн Вт Ср Чт Пт (понеділок - п'ятниця).
* вихідні: Сб Нд (субота та неділя)
* щоденно: Пн Вт Ср Чт Пт Сб Нд (з понеділка по неділю).
АВТОМАТИЧНА ЗМІНА ЧАСУ - перехід із зимового на літній час із можливістю автоматичної зміни чи ні. Користувач може встановити часовий пояс таким чином, щоб час перемикання відповідав місцевому часу.
ДАТА ПОПЕРЕДНЬОГО ПРОГЛЯДУ - можливість попереднього перегляду встановленої дати (OK.)
ПОПЕРЕДНИЙ ПЕРЕГЛЯД ПОТОЧНОЇ ПРОГРАМИ – натискання клавіш +/- в режимі попереднього перегляду дати відображає інформацію про номер і деталі поточної програми.
БЕЗДРОТОВИЙ ЗВ'ЯЗОК NFC - бездротове читання та запис конфігурації таймера з телефону Android, оснащеного модулем NFC.
ДОДАТОК „PCZ CONFIGURATOR” - безкоштовний додаток для мобільних телефонів і планшетів Android, оснащених модулем NFC для бездротового зв’язку.
Можливості:
· налаштування таймера в автономному режимі (без підключення до таймера PCZ-521);
· читати та записувати налаштування з та на контролер;
· швидке програмування кількох контролерів за допомогою однієї конфігурації;
· читати та записувати конфігурацію з та у файл;
· обмін конфігурацією через електронну пошту, Bluetooth, мережеві диски…
· ідентифікація підключеного таймера та можливість називати окремі пристрої;
· автоматичне резервне копіювання конфігурації. Окрім унікального ідентифікатора для кожного таймера, користувач може легко відновити попередню конфігурацію;
· встановити час і дату за годинником у мобільному телефоні;
Програма доступна в Google Play!
КОРЕКЦІЯ ЧАСУ ГОДИННИКА – встановити щомісячне корегування системного годинника.
ІНДИКАТОР БАТАРЕЇ - контролер оснащений вбудованою системою контролю резервної батареї таймера, яка використовується у разі збою основного живлення. Якщо батарея розряджена, користувач отримає інформацію про те, що батарею потрібно замінити.
Термін служби батареї залежить від температури навколишнього середовища та ступеня зношеності батареї.
РЕГУЛЮВАННЯ ЯСКРАВОСТІ РК-дисплея - змініть контрастність дисплея, щоб отримати чітке зчитування РК-дисплея під різними кутами огляду.
ПАМ'ЯТЬ СТАНУ РЕЛЕ - стан реле в ручному режимі запам'ятовується навіть після збою живлення.




твіт Поділіться Pinterest

Тип	щотижнево програмується
Напруга живлення	24÷264 В AC/DC
Контрольний вхід	wyzwalanie +/L/N
Максимальний струм керуючого імпульсу	1 мА
Виконавчий елемент	реле
Максимальний струм навантаження	16 А
Конфігурація контактів	1 × NO/NC
Роз'єднання контакту	ТАК
Співпраця з підсвічуванням кнопок	НІ
Час роботи годинника	6 років
Тип батареї	2032 (літій)
Точність показань годинника	1 с
Помилка часу	±1 с / 24 год
Точність встановлення часу програми	1 хв.
Кількість комірок програмної пам'яті	500 (250 пар ON/OFF COMMUNICATIONS)
Відображення часу роботи	ЖОДНОГО
Термінал	роз'ємні клеми 4,0 мм²
Момент затягування	0,5 Нм
Споживання енергії	1,5 Вт
Робоча температура	-20÷50°C
Розміри	2 модуля (35 мм)
Збірка	на рейку 35 мм
Маркування захисту від проникнення	IP20

Декларація PCZ CE 2022 (162,59k) Інструкція PCZ-521.3 PLUS (1.05M)



Мобільний додаток
Через технічні обмеження, накладені Apple (щодо використання модуля NFC), сьогодні неможливо створити додаток для iOS.

Параметри телефону
Слід перевірити, чи має використовувана модель телефону вбудований модуль NFC і чи є версія Android такою ж або вищою. 4.4.

Збірка пристрою
Через особливості роботи модуля NFC не рекомендується встановлювати годинник поблизу пристроїв, що випромінюють електромагнітні поля (наприклад, трансформатори, контактори).

Версія програмного забезпечення
Наразі продається годинник PCZ-521 з індексом 3 (PCZ-521.3). Це індекс, що позначає версію програмного забезпечення годинника.
Перевірте, яку версію програмного забезпечення має ваш годинник, і завантажте відповідну інструкцію.
