Кріплення для панелей EVROLIGHT PANEL- ART трос 4х1м з фурнітурою 000057005

Кріплення для панелей EVROLIGHT PANEL- ART, трос 4х1м з фурнітурою 000057005



Виробник EVROLIGHT

Довжина 1000

Ширина 55

Товщина 55

Комплект 4 троса по 1 м

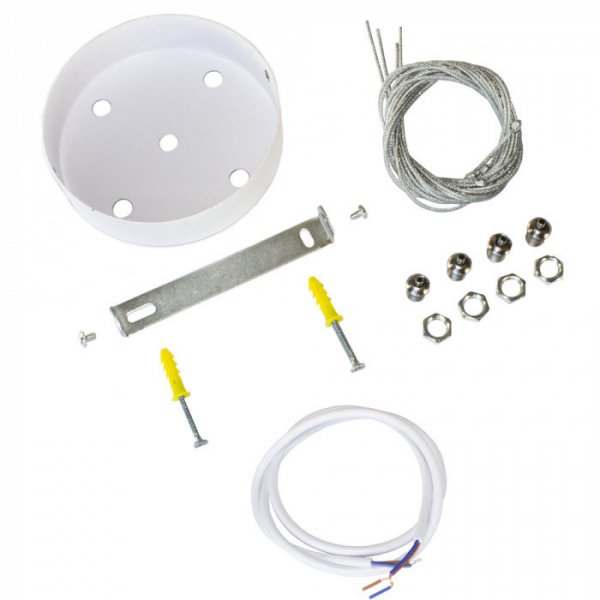

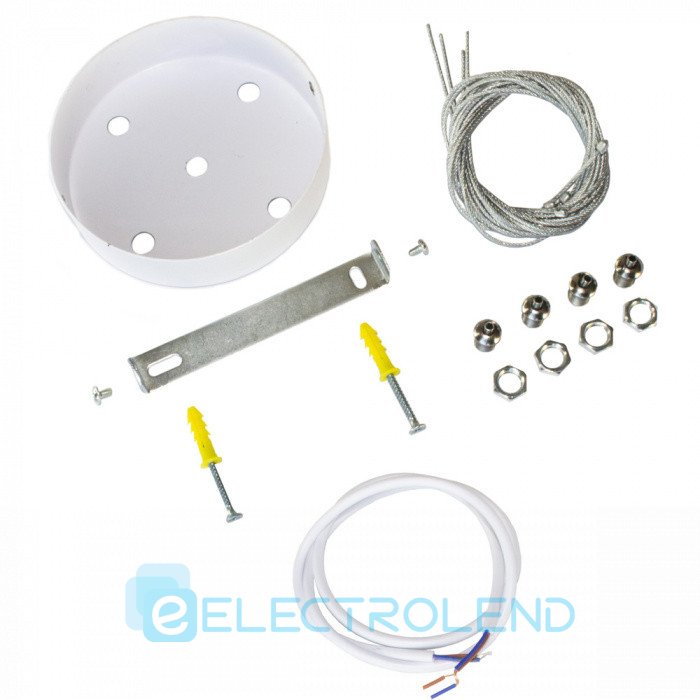

В комплект крепления для панелей входит:

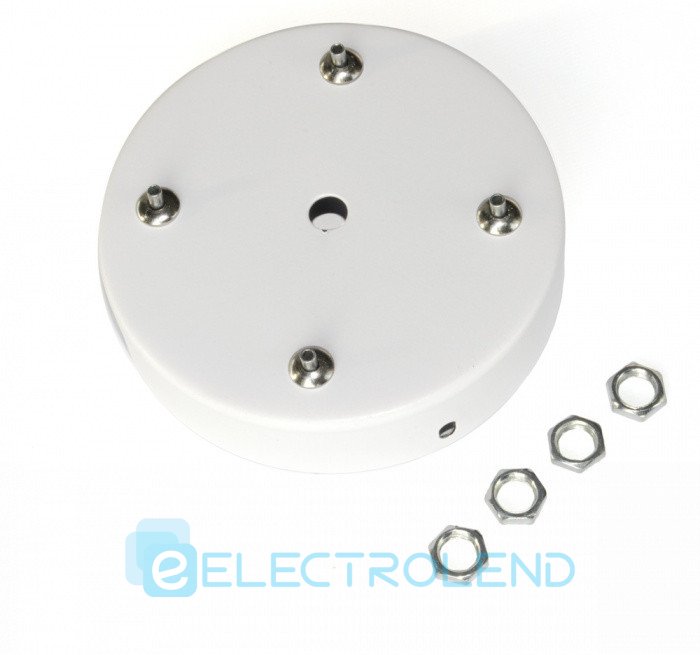

1. Чаша для подвеса на потолок

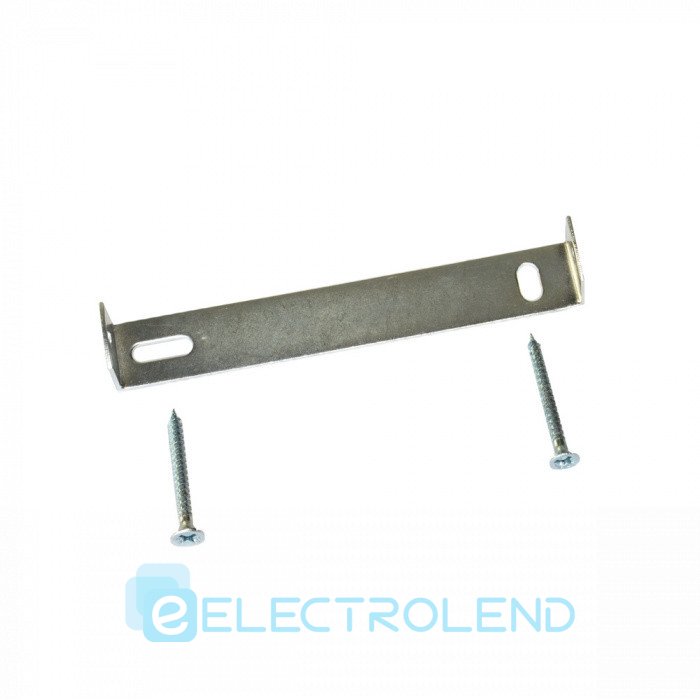

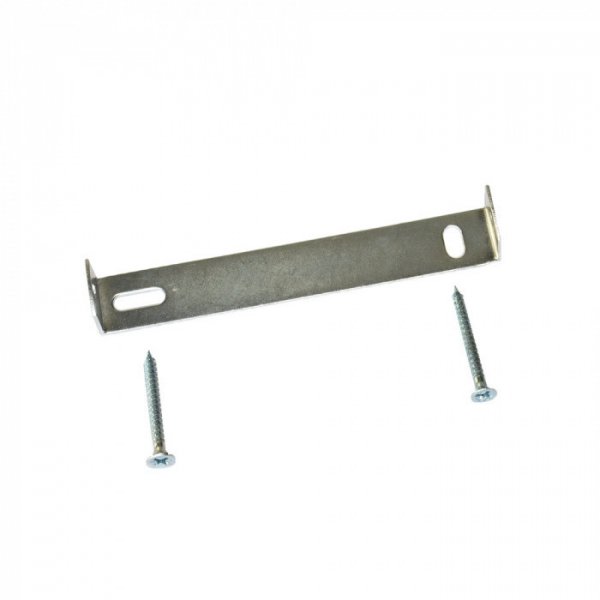

2. Скоба с двумя шурупами

3. Два дюбеля

4. Электропровод

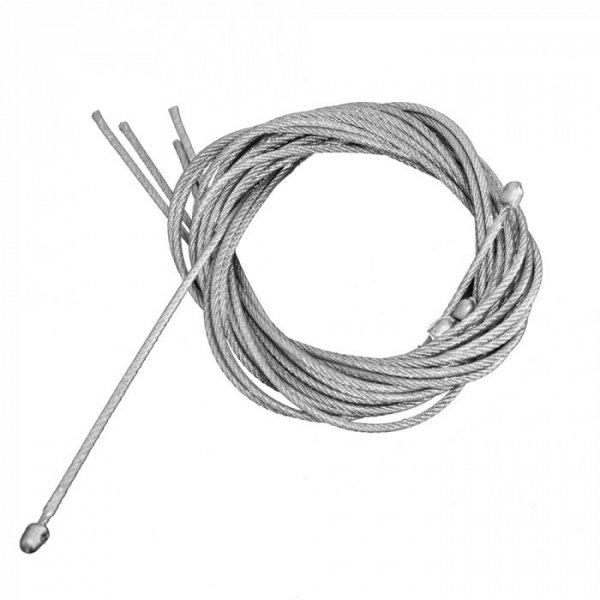

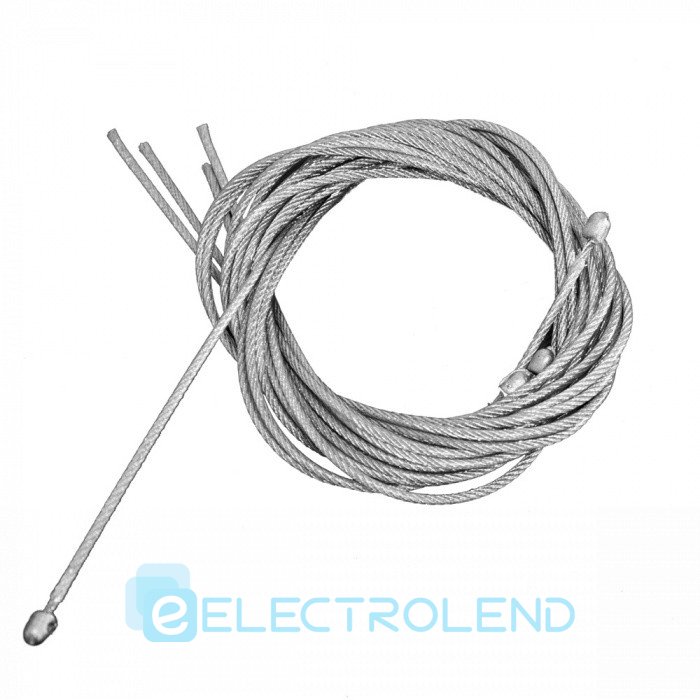

5. Четыре троса по 1 м

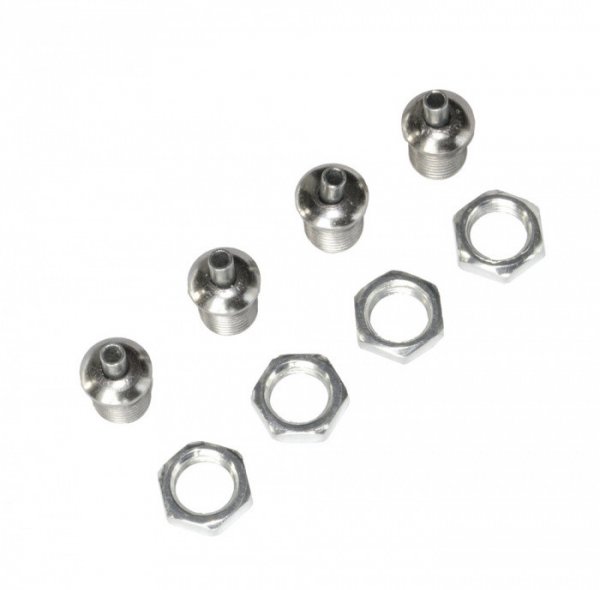

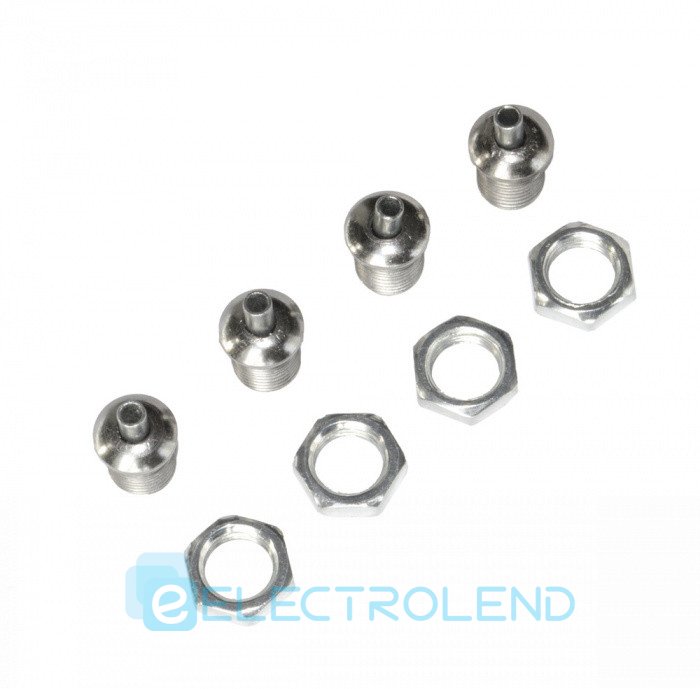

6. Гайки и зажимы для фиксации тросов

Как крепить ART панель

1. На наконечники троса нужно надеть шайбы для плотной фиксации.



Проденьте трос в специальные отверстия на корпусе панели.

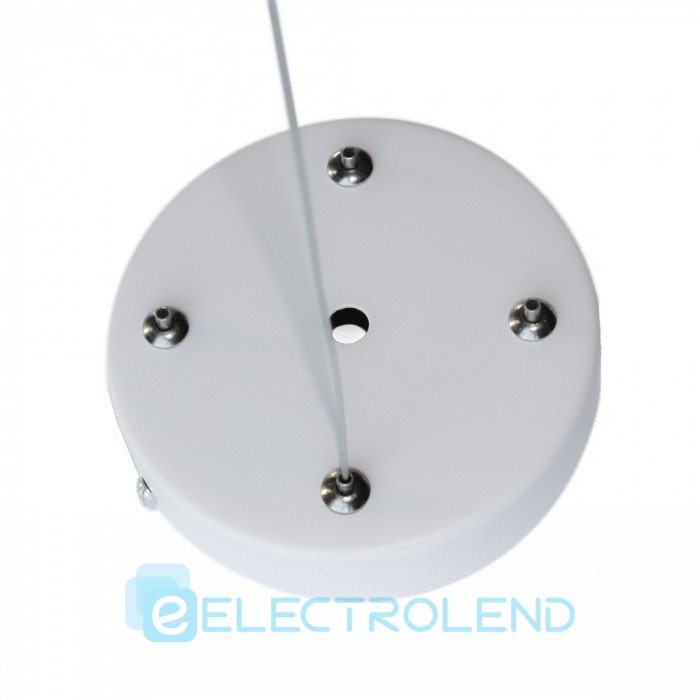

2. В чашу установите зажимы и гайки, как на картинке ниже, проденьте и зафиксируйте тросы на необходимой высоте.

Важно: тросы должны продеваться и тянуться легко. Они фиксируются на той длине, до которой вы тяните.

Если вы вдруг сделали какой-то трос короче, чем нужно, и хотите его удлинить, нужно сделать следующее: крепко сожмите соответствующий зажим с внутренней стороны чаши пальцами, потяните трос в обратную сторону.

Также в чашу можно аккуратно спрятать драйвер панели.

3. Присверлите скобу к потолку. Возьмите два шурупа из набора. Прикрепите чашу с тросами и панелью к скобе на потолке. Зафиксируйте ее с помощью шурупов по бокам чаши.





Готово!

Как крепить трос к универсальной панели



Прикрепите тросы к панели

1. Раскрутите шурупы по бокам панели, разъедините корпус.



2. Проденьте трос с шайбой для фиксации в специальные отверстия на задней части корпуса. Шайба должна располагаться с внутренней стороны, как показано на фото ниже.



3. Соедините части панели и зафиксируйте их шурупами, в том виде, как изделие выглядело изначально. Наконечник троса и шайба для фиксации должны остаться внутри.



Закрепите тросы с панелью к чаше

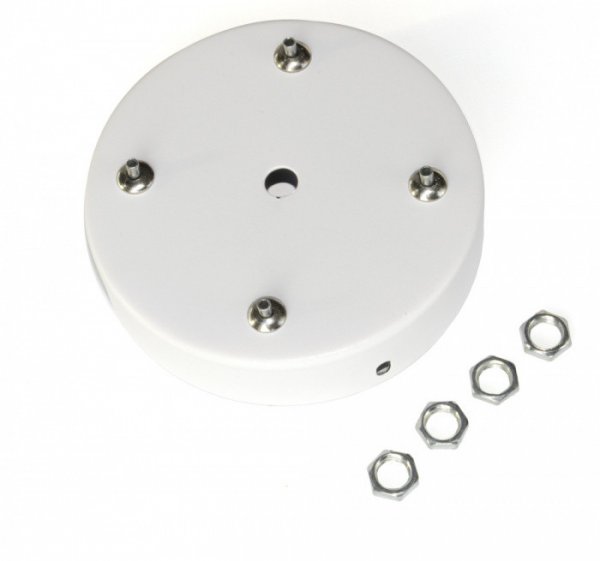

4. Подготовьте все детали для крепления к потолку. Возьмите чашу и зафиксируйте в четырех отверстиях зажимы и гайки.

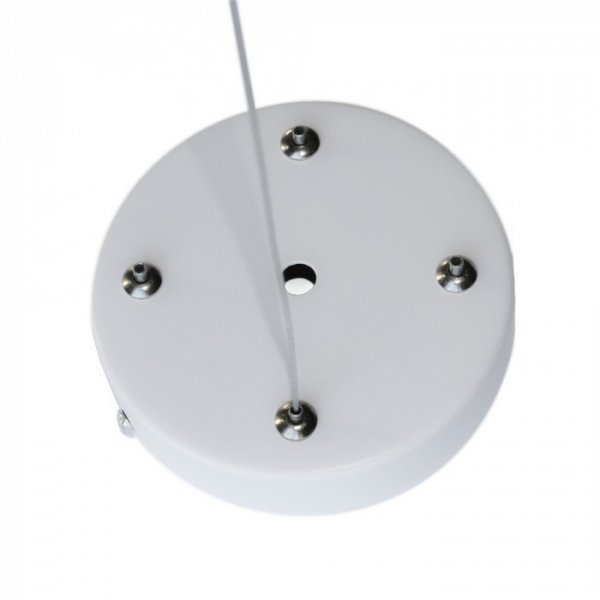

5. Проденьте трос с внешней стороны чаши, как показано на картинке ниже. Отрегулируйте длину: кусок троса тяните с внутренней стороны чаши, пока не получите нужную длину.



Обратите внимание, он должен тянуться легко, без усилий.

Чтобы ослабить фиксацию и удлинить какой-то из тросов, зажмите пальцами соответствующее крепление и потяните трос в обратную сторону.

Монтируйте конструкцию к потолку

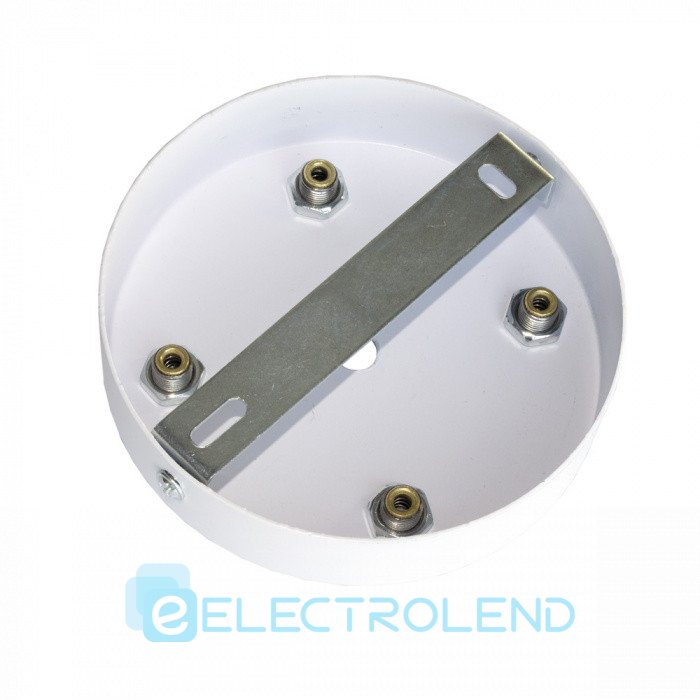

6. Зафиксируйте скобу на потолке, а к ней уже крепите чашу с отрегулированными тросами и светильником. Для этого есть специальные отверстия сбоку чаши, а также два шурупа.

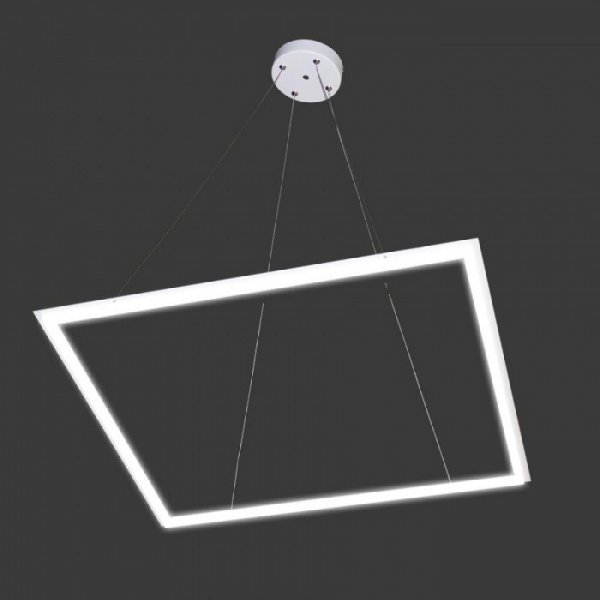

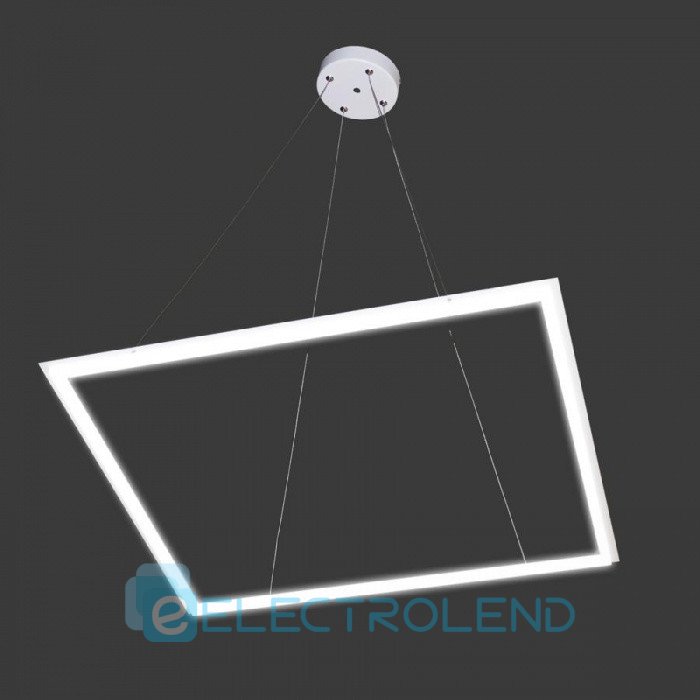

Готово! Панель установлена
