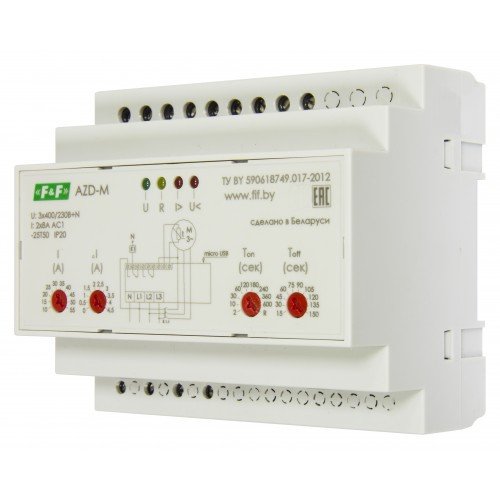

AZD-M-02 багатофункційне реле захисту електродвигунів 1-5,5А F&F

Для 3-фазних електродвигунів. 1-5,5 А. Можлива зміна налаштувань через комп'ютер.

Призначення

Реле AZD-M призначене для безперервного контролю струму в колах живлення 3-фазних електродвигунів змінного струму промислової частоти 50 Гц напругою 3x400/230 В + N (асинхронних електродвигунів, трансформаторів та іншого електрообладнання) і захисного відключення навантаження при виникненні аварійних режимів, з метою підвищення надійності їх роботи і збільшення терміну служби.

Принцип роботи

Реле AZD-M здійснює безперервний контроль струмів в трьох фазах обслуговується електроустановки і при виявленні аварійних режимів відключає її. Відключення, з одночасним відображенням типу аварії відповідним йому індикатором, відбувається в наступних аварійних ситуаціях:

- перевантаження по струму неприпустимою тривалості - поломка або заклинювання привідних механізмів, руйнування підшипників та ін .;

- неприпустиме зниження навантаження - поломка приводних механізмів, сухий хід насоса і т.п .;

- при обриві будь фази;

- при неприпустимою асиметрії струмів;

- при роботі на зниженому або підвищеному напрузі;

- при перегріванні електродвигуна;

- при неприпустимою асиметрії фазних напруг;

- при короткому замиканні.
