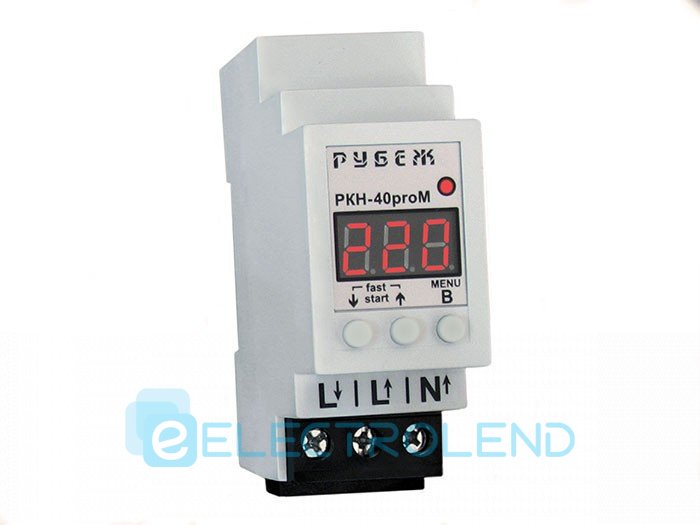

Реле контролю напруги РКН-40proM старий дизайн РУБІЖ

РКН-40proМ надалі прилад призначений для контролю напруги в мережі 220В, і відключення навантаження при виході напруги за встановлені межі з наступним автоматичним включенням, якщо напруга відновиться до нормального значення. Прилад має регульовані параметри, такі як: відсічення по верхній межі вхідного напруги, відсічення по нижній межі вхідного напруги, час повторного включення, пам'ять останнього аварійного спрацьовування. Також для просунутих користувачів прилад має коригування показань вольтметра, регульований гістерезис на включення по верхньому і нижньому меж, окремо регульований час відключення по верхньому і нижньому меж.
Для зменшення іскріння контактів і збільшення терміну служби реле приладу, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль

Технічні характеристики:
Займає два модуля.
Робоча напруга - 100 - 400В
Температура навколишнього середовища - -35 - 55 ° С
Комутований струм при активному навантаженні - макс. 40А / 220В
Час відключення по верхній межі - 20-300мс.
Час відключення по нижній межі - 800-2000мс.
Похибка вольтметра - 1В
Споживана потужність - 1Вт
Нижня межа спрацьовування - 140 -200В
Верхня межа спрацьовування - 230 -280В
Час повторного включення - 5 - 395сек.
Гістерезис на включення - 2-10В
Пам'ять останнього аварійного спрацьовування - є
Коригування показань вольтметра - є
Комутація навантаження в максимальному наближенні
при переході синусоїди через нуль - є
Швидкий старт - є
Всі параметри зберігаються в незалежній пам'яті, крім останнього аварійного спрацьовування.

Параметри, встановлені за замовчуванням:
Верхня межа спрацьовування - 250В
Нижня межа спрацьовування - 180В
Час повторного включення - 5сек.
Гістерезис на включення - 2В
Час відключення по верхній межі - 40мс.
Час відключення по нижній межі - 800мс.
