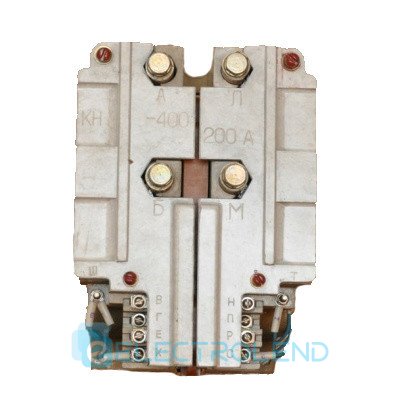

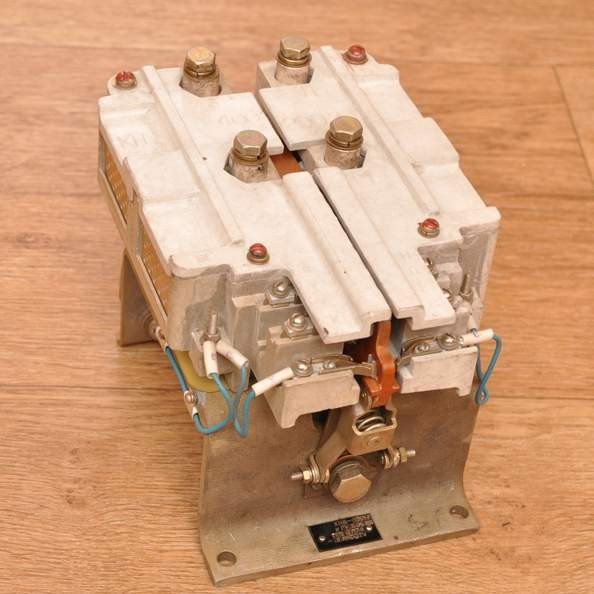

Контактор КН 443 200А 95-170В 2Р

Призначення

Призначені для комутації електричних ланцюгів постійного струму в системах автоматичного керування електроприводами, включаючи корабельні, і виготовляються в морському і тропічному виконанні.


Головні контакти контакторів серії КНУ не допускають відключення електричних ланцюгів під навантаженням, тому ці контактори в апаратурі застосовуються головним чином, як контактори прискорення при автоматичному пуску електродвигунів.


Позначення

КН ХХХ М:


КН - контактор


Х - величина контактора, умовне позначення номінального теплового струму головних контактів (цифри від 1 до 5, що відповідає струму 25, 63, 100, 200, 400 А)


Х - умовне позначення номінального напруги ланцюга управління (цифри 1, 4, 5, 7, 8, 9, що відповідає напрузі 24, 95-170, 175-320, 40, 20, 27 В)


Х - умовне позначення кількості вспомогатедьных контактів (цифри від 1 до 8)


М - з ресурсом 50 000 год



Конструкція

Виготовляються з 2 головними замикаючими контактами постійного струму і ланцюгами управлния постійного струму з самоповерненням. По конструктивного пристрою є негерметичними.


Забезпечують безперебійну роботу в тривалому та повторно-короткочасному режимі у великому діапозоні мінливого напруги ланцюга управління в інтервалі температур від -60?C до +55?C в умовах підвищеної вологості і вібраціях.


Контактори КН, КНУ - компактні, ударостійкі, стійкі до ураження пліснявими грибами і до впливу соляного туману, високонадійні.



Умови експлуатації

Температура навколишнього повітря від -60?C до +55?С. Підвищена робоча температура +55?З, підвищена гранична температура +65?С. При установці в оболонку або комплектний пристрій навантаження повинні бути вибрані таким чином, щоб температура нагріву контактів головною ланцюга не перевищувала 130?З, а котушок - 155?С. Допускається качка з амплітудою ±45? з періодом 5-14 с. В частині корозійної стійкості витримують вплив морського соляного туману.


Надійність і довговічність

Термін служби 15 років. Термін зберігання 17 років. Напрацювання на відмову при тривалій роботі включає котушки під струмом 50000ч. Зносостійкість під струмом навантаження 150000 циклів вкл/викл.






Основні технічні дані контакторів серії КН, КНУ

Таблиця

Тип	Номінальний струм головних контактів, А	Напруга ланцюга управління, У	Напруга силового ланцюга, В, не більше	Струм допоміжних контактів, А
КН-110 КНУ-110	25	24	320	7
КН-190		27
КН-140 КНУ-140		95-170
КН-150 КНУ-150		175-320
КН-280	63	20
КН-210 КНУ-210		24
КН-290		27
КН-270		40
КН-240 КНУ-240		95-170
КН-250 КНУ-250		175-320
КН-380	100	20
КН-310 КНУ-310		24
КН-390		27
КН-370		40
КН-340 КНУ-340		95-170
КН-350 КНУ-350		175-320
КН-480	200	20
КН-410 КНУ-410		24
КН-490		27
КН-470		40
КН-440 КНУ-440		95-170
КН-450 КНУ-450		175-320
КН-518	400	24
КН-548		95-170
КН-558		175-320



Продовження таблиці

Тип	Максимально допустима частота включень в годину	Число циклів комутаційної зносостійкості	Кількість і виконання головних контактів	Кількість і виконання допоміжних контактів	Габаритні розміри, мм	Маса, кг, не більше
КН-110 КНУ-110	1200	150000	2 замикаючих	2 замикаючих або 2 розмикальних або 1 замикає і 1 розмикаючими	85х115х85	1,5
КН-190
КН-140 КНУ-140
КН-150 КНУ-150
КН-280					90х169х113	3,0
КН-210 КНУ-210
КН-290
КН-270
КН-240 КНУ-240
КН-250 КНУ-250
КН-380	600			2 замикаючих і 1 розмикаючими або 3 замикаючих або 1 замикаючий і 2 розмикає	120х191х138	5,2
КН-310 КНУ-310
КН-390
КН-370
КН-340 КНУ-340
КН-350 КНУ-350
КН-480				2 замикаючих і 1 розмикаючими або 3 замикаючих або 1 замикаючий і 2 розмикає або 3 розмикає	156х216х166	9,7
КН-410 КНУ-410
КН-490
КН-470
КН-440 КНУ-440
КН-450 КНУ-450
КН-518				2 замикаючих і 2 розмикає	300х285х182	23,2
КН-548
КН-558
