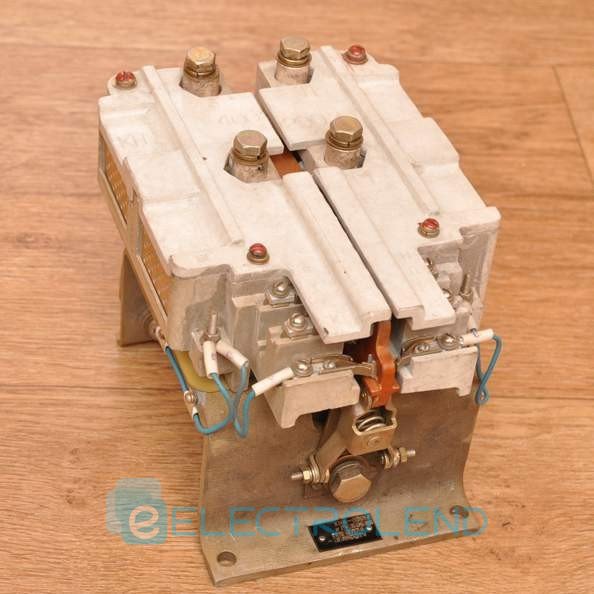

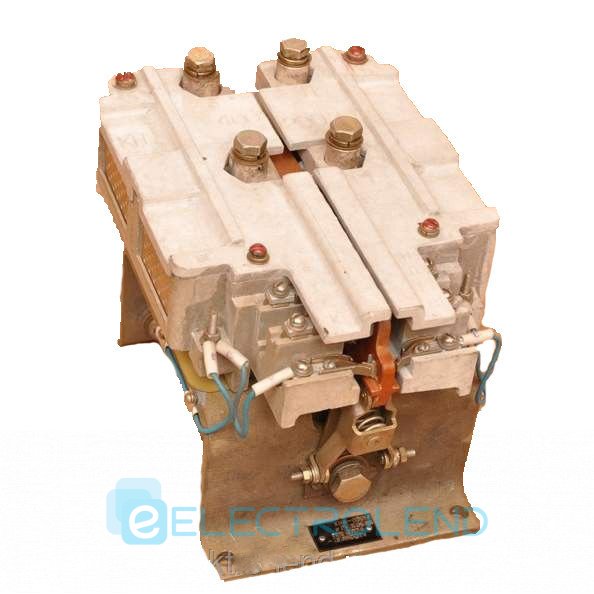

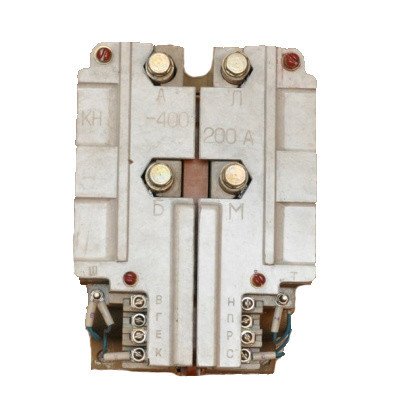

Контактор КН 143 25А 95-170В 2Р

Призначення

Призначені для комутації електричних ланцюгів постійного струму в системах автоматичного керування електроприводами, включаючи корабельні, і виготовляються в морському і тропічному виконанні.


Головні контакти контакторів серії КНУ не допускають відключення електричних ланцюгів під навантаженням, тому ці контактори в апаратурі застосовуються головним чином, як контактори прискорення при автоматичному пуску електродвигунів.


Позначення

КН ХХХ М:


КН - контактор


Х - величина контактора, умовне позначення номінального теплового струму головних контактів (цифри від 1 до 5, що відповідає струму 25, 63, 100, 200, 400 А)


Х - умовне позначення номінального напруги ланцюга управління (цифри 1, 4, 5, 7, 8, 9, що відповідає напрузі 24, 95-170, 175-320, 40, 20, 27 В)


Х - умовне позначення кількості вспомогатедьных контактів (цифри від 1 до 8)


М - з ресурсом 50 000 год

Конструкція

Виготовляються з 2 головними замикаючими контактами постійного струму і ланцюгами управлния постійного струму з самоповерненням. По конструктивного пристрою є негерметичними.


Забезпечують безперебійну роботу в тривалому та повторно-короткочасному режимі у великому діапозоні мінливого напруги ланцюга управління в інтервалі температур від -60?C до +55?C в умовах підвищеної вологості і вібраціях.


Контактори КН, КНУ - компактні, ударостійкі, стійкі до ураження пліснявими грибами і до впливу соляного туману, високонадійні.

Умови експлуатації

Температура навколишнього повітря від -60?C до +55?С. Підвищена робоча температура +55?З, підвищена гранична температура +65?С. При установці в оболонку або комплектний пристрій навантаження повинні бути вибрані таким чином, щоб температура нагріву контактів головною ланцюга не перевищувала 130?З, а котушок - 155?С. Допускається качка з амплітудою ±45? з періодом 5-14 с. В частині корозійної стійкості витримують вплив морського соляного туману.


Надійність і довговічність

Термін служби 15 років. Термін зберігання 17 років. Напрацювання на відмову при тривалій роботі включає котушки під струмом 50000ч. Зносостійкість під струмом навантаження 150000 циклів вкл/викл.


Основні технічні дані контакторів серії КН, КНУ

Таблиця

Продовження таблиці
