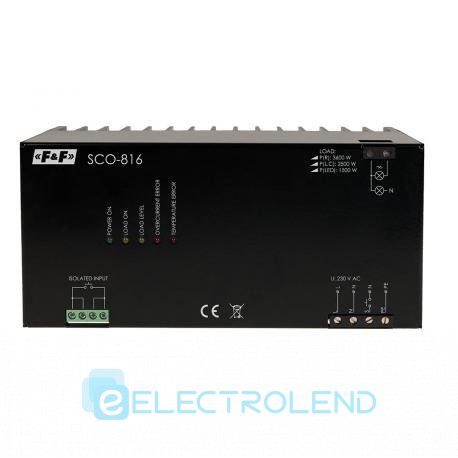

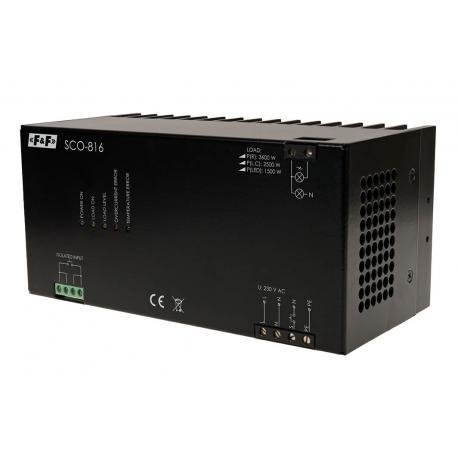

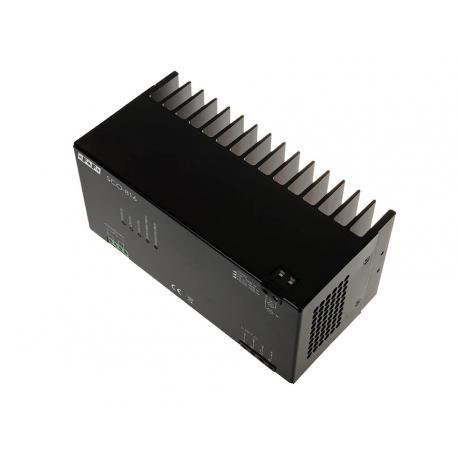

Універсальний диммер SCO-816 16А 195÷265 AC F&F

Універсальний диммер SCO-816 16А 195÷265 AC F&F

Універсальний диммер SCO-816 призначений для регулювання яскравості диммируемых потужних джерел освітлення, що живляться від мережі змінного струму 230 Ст.

Призначення Призначений
для роботи з:
- лампами розжарювання і галогенні (резистивне навантаження);
- лампи з живленням від тороїдального або електронного трансформатора (індуктивна чи ємнісна навантаження) [1]
- світлодіодні лампи [1]

Керування освітленням відбувається з допомогою моностабильных кнопок, підключених до керуючих входів, або з допомогою транзисторного ключа OC.
Диммер SCO-816 додатково оснащений:
- функцією плавного включення і виключення;
- тепловий захист;
- контроль перевантаження по струму;
- вбудований плавкий запобіжник 20 А;
- можливість підключення кнопки ВКЛ / ВИКЛ, керованої мережевим напругою 230 В змінного струму або низьким постійною напругою [2]

Функціонування
Вмикання та вимикання освітлення відбувається після короткого натискання кнопки, підключеної до керуючого входу S. Рівень яскравості змінюється довгим натисненням кнопки. Одне довге натискання збільшує яскравість підсвічування, поки не буде досягнуто максимальне значення, таке довге натискання зменшує яскравість до мінімального значення. Включення світла короткочасним натисканням кнопки відновлює раніше встановлений рівень яскравості [3].



[1] Для керування яскравістю потрібні джерела світла, спеціально розроблені для роботи з диммерами. Діапазон регулювання рівня яскравості і характеристики регулювання можуть бути обмежені конструкцією джерел світла.
[2] Диммер не адаптований для роботи з кнопками з підсвічуванням.
[3] Пам'ять стану працює до відключення живлення. Після повторного включення живлення перше включення відбувається при 100% яскравості.

Відмітні особливості реле:

Для всіх типів ламп. Максимальна потужність 3500 Вт

Призначення
Універсальний диммер SCO-816 призначений для регулювання рівня яскравості ламп розжарювання, галогенних, світлодіодних, компактних люмінесцентних та інших з функцією регулювання яскравості. Може застосовуватися для роботи з низьковольтними лампами галогеновими, увімкненими через тороїдальний трансформатор, що підтримує функцію регулювання яскравості. Диммер має 4 модифікації:
- SCO-816 – базова версія,
- SCO-816A – з аналоговим входом 0-10В,
- SCO-816M – з протоколом Modbus RTU,
- SCO-816D – з протоколом DALI.

Область застосування
Основна область застосування диммера полягає в регулюванні яскравості ламп, а також регулювання температур в різних нагрівачах резисторного типу.

Принцип роботи
Увімкнення та вимкнення освітлення відбувається після короткого натискання кнопки, підключеного до входу правління ON/OFF (ВКЛ/ВИКЛ) S. Рівень яскравості змінюється тривалим натисненням кнопки. Одне тривале натискання змінює рівень освітленості до досягнення максимального значення, інше тривале натискання змінює рівень освітленості поки не буде досягнуте мінімальне значення. Включення світла шляхом короткочасного натискання кнопки відновлює раніше встановлений рівень яскравості. Пам'ять стану зберігається до тих пір, поки харчування не буде вимкнено. Після повторного включення живлення рівень яскравості виходить на значення 100%.

Особливості
- функцією плавного включення і відключення освітлення (Soft Start);
- термічним захистом;
- контролем перевантаження по струму;
- вбудований запобіжник на 20A;
- можливістю підключення кнопки ON/OFF (ВКЛ/ВИКЛ),
- керованої мережевим напругою 230В AC або постійною напругою DC.

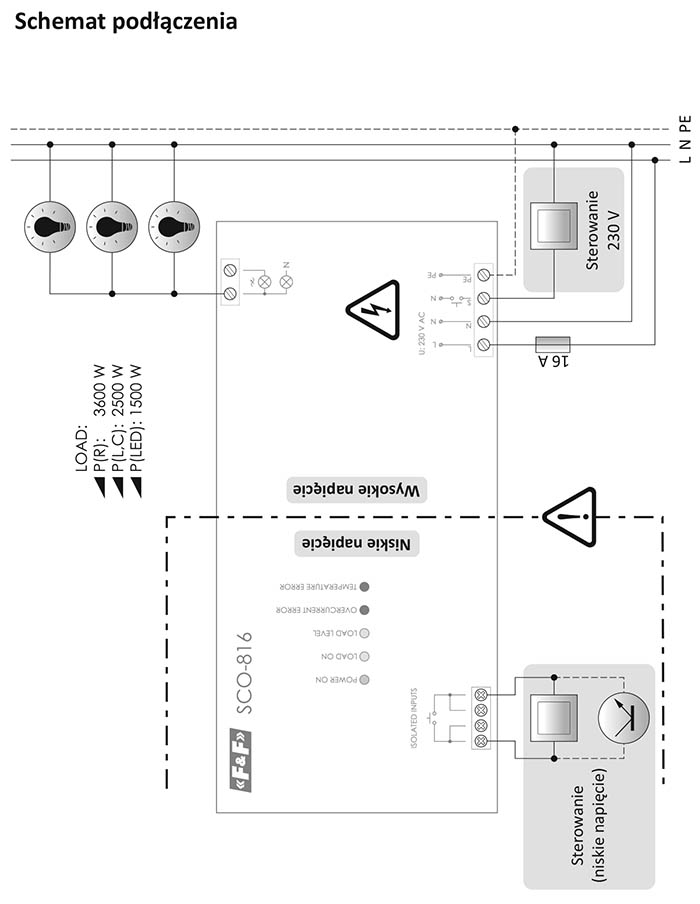

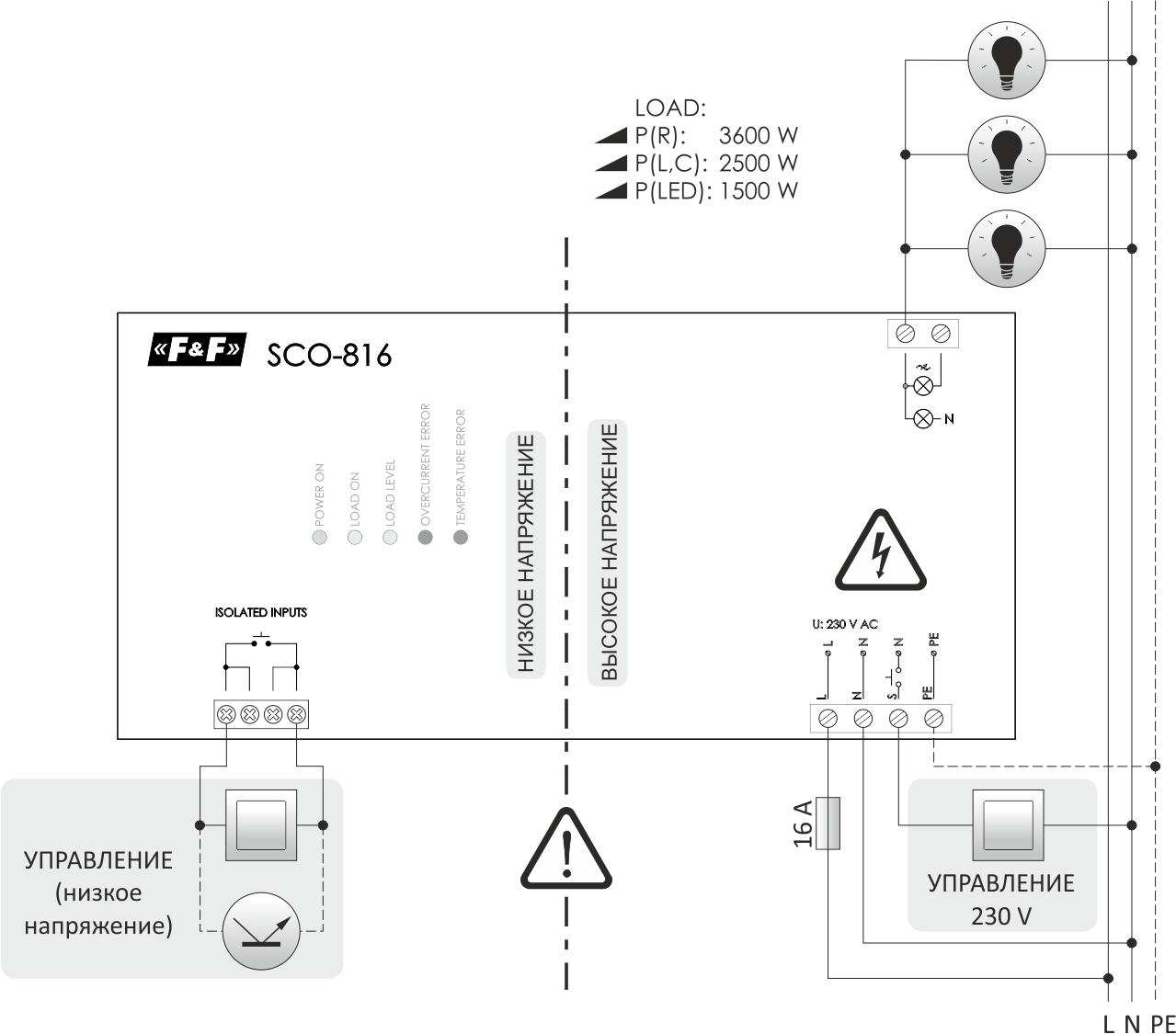

Схема підключення
