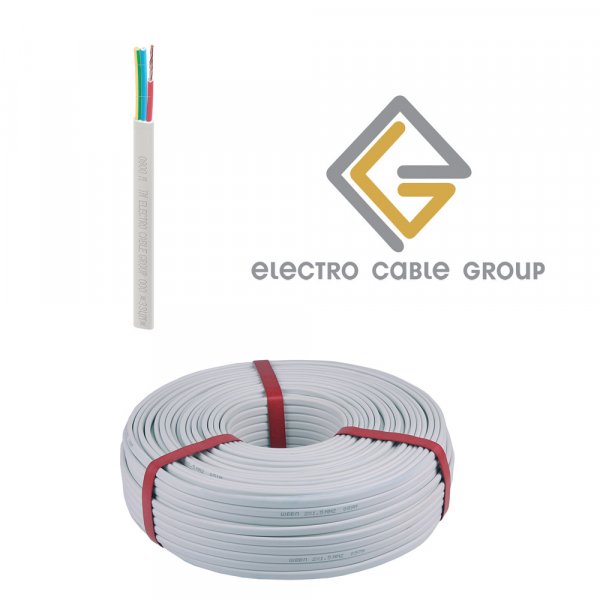

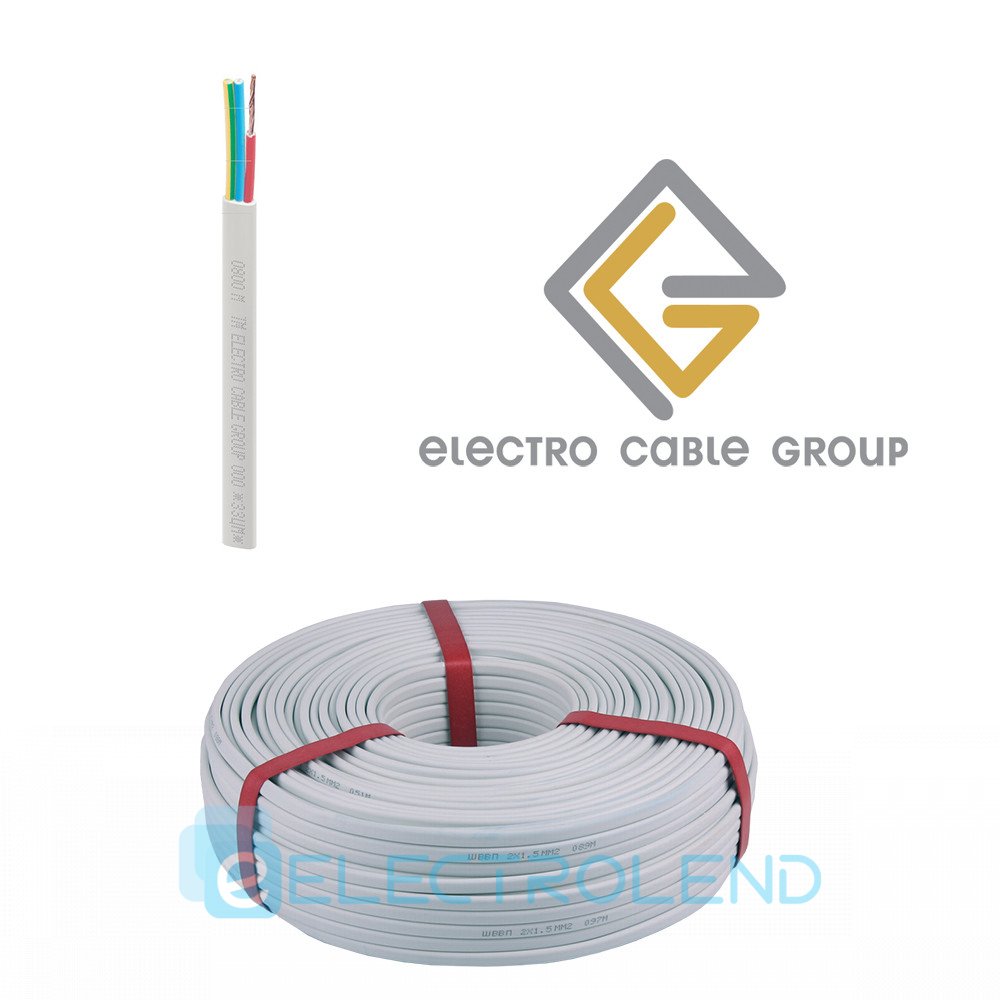

Провід ШВВП 3 х 4,0 ГОСТ, Запорізький завод кольорових металів

ШВВП

Конструкція

1. Струмопровідна мідна гнучка жила, 5 клас. Переріз жил 0,5–6 мм2, кількість жил 2-3;
2. Ізоляція з полівінілхлоридного пластикату з відмінною забарвленням. Одна з жил – жила заземлення зелено-жовтого кольору. Ізольовані жили розташовані паралельно один одному;
3. Оболонка з полівінілхлоридного пластикату. Шнури виготовляються різних кольорів оболонки.

Відмінна маркування кольором ізольованих жил шнура ШВВП

Число жил	Колір ізоляції
2	блакитний, коричневий
3	зелено-жовтий, блакитний, коричневий

Номінальна напруга кабелів, число жил і номінальний переріз основних жил

Номінальна напруга, кВ	Марка кабелю	Число жил	Номінальний переріз жил, мм2
0,38/0,38	ШВВП	2, 3	0,5–6



Нормативна документація

ГОСТ 7399-97

ТУ У 31.3-31549003-017:2009

ДСТУ IEC 60227-5:2004

Призначення

Шнуры предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети, для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления удлинительных шнуров на напряжение до 380 В для систем 380/380 В.

Шнуры могут использоваться для электрических систем 300/500 В.



Характеристика пожарной безопасности

Шнури належать до класу стійких до поширення полум'я за умови одиночної прокладки з ДСТУ 4809.



Класифікаційне позначення кабелю на вимогу пожежної безпеки

ШВВП – ПБ100000000
