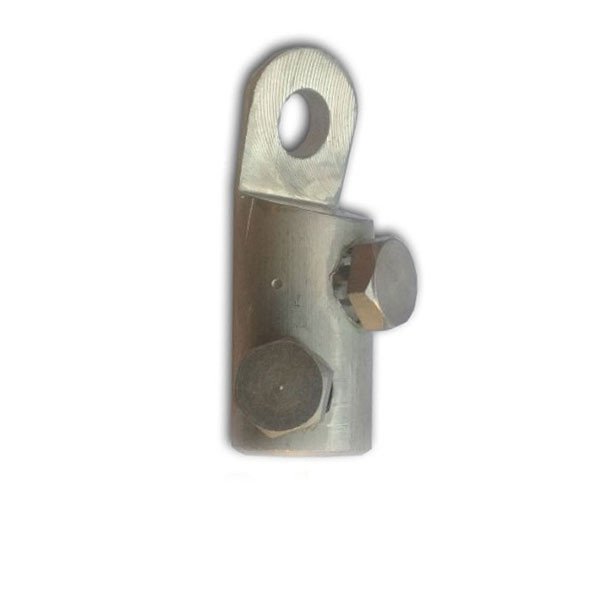

Наконечник кабельний алюмінієвий 2 НБ 25-50-Л з відривним латунним болтом, ОЗКА

Наконечник кабельний алюмінієвий 2 НБ 25-50-Л з відривним латунним болтом, ОЗКА

Наконечники кабельні
Кабельні наконечники – це вироби для окінцювання жил силових кабелів до 35 кВ. В залежності від матеріалу кабельної жили підбирають алюмінієві наконечники мідні або наконечники мідні луджені.

Наконечники вироблені нашим підприємством відповідають вимогам Гост і DIN (європейський стандарт), а також ТУ яке розробили фахівці технічного відділу.

У випадку, коли необхідно приєднати алюмінієвий кабель до мідних шин, застосовують меднолуженные або мідно-алюмининвые (алюмомедные, біметалічні) наконечники, що складаються з алюмінієвої трубчастої частини і мідної вставки, яка запресована в плоску частину наконечника , а стиковий шов між мідним кільцем і алюмінієвим корпусом наконечника герметизований високотемпературним епоксидним компаундом.

За способом монтажу наконечники можна розділити на кілька видів:

Наконечники під опресовування – фіксується наконечник на кабелі за допомогою преса з прессующими матрицями.

Наконечники під пайку — паяються мідні або мідно-луджені наконечники.

Болтові наконечники – це наконечники не потребують обпресувального інструменту. Монтаж проводиться загвинчуванням болтів з відривними головками до певного зусилля відповідного ГОСТу. Даний наконечник підходить на кілька перетинів кабелю. Його можна застосовувати як для мідних так і для алюмінієвих кабелів

При виборі мідної або мідно-луженного кабельного наконечника за Гост 7386-80 необхідно враховувати перетин і клас гнучкості кабелю . Виходячи з класу гнучкості слід, що кабель однакового перерізу володіє різним діаметром .

Конструктивно вироблені кабельні наконечники можуть мати різну довжину заходу кабелю, так само зустрічається різна ширина і довжина лопатки, тобто контактної майданчики наконечника.

Існують певні правила обтиску кабельних наконечників у відповідності зі стандартами. Чим довше хвостовик, тим більше кількість жимів необхідно виробляти. Починати обтиск слід від лопатки наконечника до кінця трубчастої частини.
