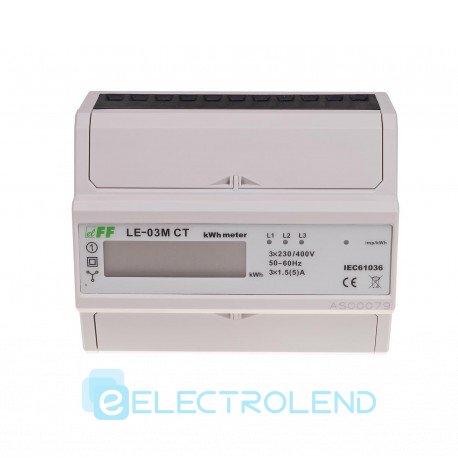

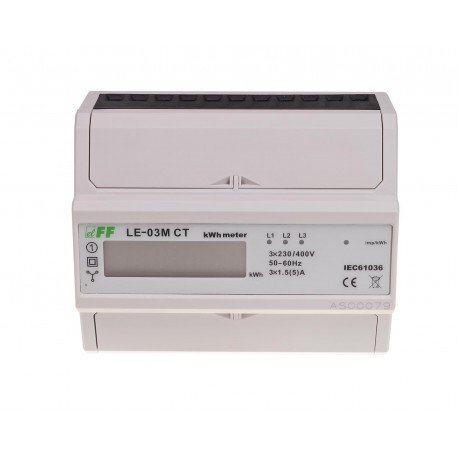

Счетчик электроэнергии трехфазный LE-03M-CT c MODBUS RTU, RS-485, (ЛЕ-03М СТ) F&F

Счетчик электроэнергии трехфазный LE-03M-CT c MODBUS RTU, RS-485, (ЛЕ-03М СТ) F&F

Трифазний.
З портом RS485 та комунікаційним протоколом MODBUS RTU

Призначення: лічильники серії М призначені для індикації та реєстрації значень спожитої електроенергії з можливістю дистанційного зчитування даних з лічильників по протоколу MODBUS RTU. Лічильники не призначені для розрахунку з енергопостачальниками за спожиту електроенергію, а лише для внутрішнього обліку.

Зв’язок з лічильниками електроенергії як з пристроями типу SLAVE відбувається по протоколу MODBUS RTU через послідовний інтерфейс RS485 з наступними параметрами:

- швидкість передачі даних 9600 біт/с
- без біта парності
- 8 біт даних
- 1 стоп-біт
- контрольна сума CRC

Зчитування даних з лічильника реалізується шляхом відправки до пристрою наступного набору байтів:

хх 03 00 00 00 03 CRCL CRCH

де:
хх - адреса лічильника (1 байт)
03 00 00 03 - повідомлення про покази лічильника (3 байти)
CRCL - молодше слово контрольної суми CRC (1 байт)
CRCH - старше слово контрольної суми CRC (1 байт)

У відповідь лічильник відправляє набір даних у наступному вигляді:

xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH

де:
xx – адреса лічильника, що відправляє відповідь
03 00 06 – ідентифікатор відповіді (3 байти)
00 00 00 01 E8 48 – покази лічильника (6 байт)
CRCL – молодше слово контрольної суми CRC (1 байт)
CRCH – старше слово контрольної суми CRC (1 байт)

Покази записуються у вигляді послідовних байтів у шіснадцятковій системі числення. Після перетворення в десяткову систему ми побачимо значення в кВТ, що співпадають з показами лічильника.

Схема підключення:
