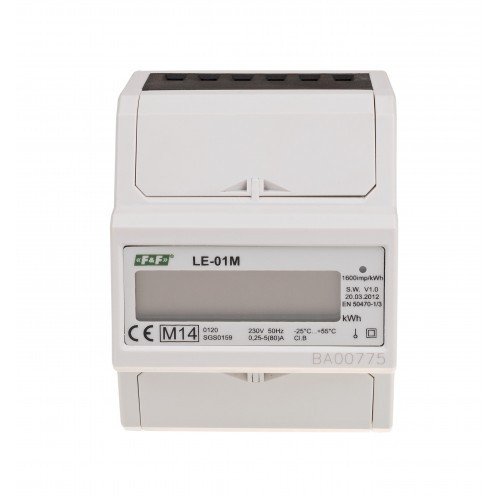

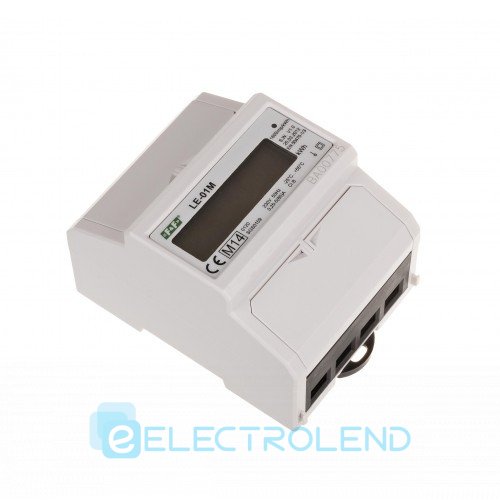

Счетчик электроэнергии однофазный LE-01M c MODBUS RTU F&F

Счетчик электроэнергии однофазный LE-01M c MODBUS RTU F&F



С портом RS485 и коммуникационным протоколом MODBUS RTU.

Назначение: счетчик серии М предназначен для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных со счетчиков по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за потребленную электроэнергию, а только для внутреннего учета.

Связь со счетчиками электроэнергии как с устройствами типа SLAVE происходит по протоколу MODBUS RTU через последовательный интерфейс RS485 со следующими параметрами:

- скорость передачи данных 9600 бит/сек

- без бита четности

- 8 бит данных

- 1 стоп-бит

- контрольная сумма CRC





Считывание данных из счетчика реализуется путем отправки устройству следующего набора байт:





хх 03 00 00 00 03 CRCL CRCH



где:
хх - адрес счетчика (1 байт)
03 00 00 03 - сообщение о показаниях счетчика (3 байта)
CRCL - младшее слово контрольной суммы CRC (1 байт)
CRCH - старшее слово контрольной суммы CRC (1 байт)



В ответ счетчик отправляет набор данных в следующем виде:
xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH



где:

xx – адрес счетчика, который отправляет ответ
03 00 06 – идентификатор ответа (3 байта)
00 00 00 01 E8 48 – показания счетчика (6 байт)
CRCL – младшее слово контрольной суммы CRC (1 байт)
CRCH – старшее слово контрольной суммы CRC (1 байт)





Показания записываются в виде последовательных байтов в шеснадцатиричной системе исчисления. После превращения в десятичную систему мы увидим значения в кВт, которые совпадают с показаниями счетчика.



Характеристики:
Напряжение питания	220 В~ ± 30%
Максимальный ток нагрузки	80 А
Потребляемая мощность	Не более 10 В; 2 Вт
Напряжение подключения SO+ SO-	Не более 27 В
Ток подключения SO+ SO-	Не более 27 мА
Сигнализация питания	Красный светодиод
Точность измерений	Согласно ІЕС61036 клас 1
Номинальный ток	10 А
Присоединения проводов	Зажимы винтовые 25 мм^2
Минимальный ток измерения	0,04 А
Диапазон показов счетчика	0 - 999999,9 кВт*час
Константа	1600 имп./ кВт*час
Импульсный выход	Тип “открытый колектор”
Протокол связи	MODBUS RTU
Последовательный интерфейс	RS485
Размер	4,5 модуля типа S (75 мм)
Монтаж	на DIN-рейке 35 мм
Диапазон рабочих теператур	От -20°С до +50°С
Гарантия	24 месяца
Производитель	F&F
