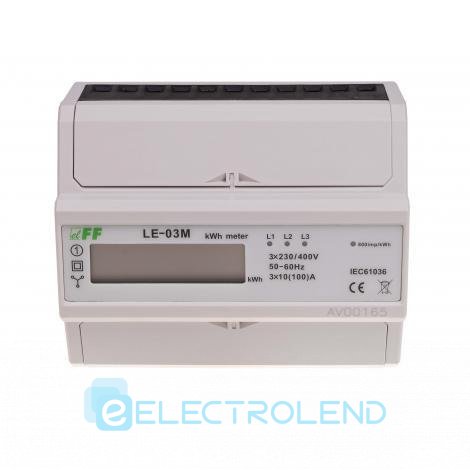

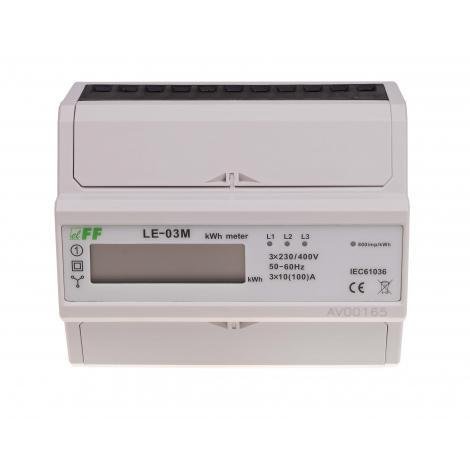

Счетчик электроэнергии трехфазный LE-03M c MODBUS RTU, RS-485, (ЛЕ-03М) F&F
-
2152LE-03MСтрана-производитель: Польша
Характеристики
- Серия: LE
- Количество тарифов: 1
- Количество фаз: 3
- Максимальная рабочая температура, °С: 50
- Номинальное напряжение: 3 х 220/380 В
- Тип индикатора: ЖКИ
- Тип подключения: Прямое
- Максимальный ток, А: 100
- Номинальный ток, А: 10
- Последовательный интерфейс: RS485
- Протокол: MODBUS RTU
- Минимальная рабочая температура, °С: -20
- Тип изделия: Счетчик электроэнергии
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Трехфазный.
С портом RS485 и коммуникационным протоколом MODBUS RTU.
Назначение: счетчик серии М предназначен для индикации и регистрации значений потребленной электроэнергии с возможностью дистанционного считывания данных со счетчиков по протоколу MODBUS RTU. Счетчики не предназначены для расчета с энергопоставщиками за потребленную электроэнергию, а только для внутреннего учета.
Связь со счетчиками электроэнергии как с устройствами типа SLAVE происходит по протоколу MODBUS RTU через последовательный интерфейс RS485 со следующими параметрами:
- скорость передачи данных 9600 бит/сек
- без бита четности
- 8 бит данных
- 1 стоп-бит
- контрольная сумма CRC
Считывание данных из счетчика реализуется путем отправки устройству следующего набора байт:
хх 03 00 00 00 03 CRCL CRCH
где:
хх - адрес счетчика (1 байт)
03 00 00 03 - сообщение о показаниях счетчика (3 байта)
CRCL - младшее слово контрольной суммы CRC (1 байт)
CRCH - старшее слово контрольной суммы CRC (1 байт)
В ответ счетчик отправляет набор данных в следующем виде:
xx 03 06 00 06 00 00 00 01 E8 48 CRCL CRCH
где:
xx – адрес счетчика, который отправляет ответ
03 00 06 – идентификатор ответа (3 байта)
00 00 00 01 E8 48 – показания счетчика (6 байт)
CRCL – младшее слово контрольной суммы CRC (1 байт)
CRCH – старшее слово контрольной суммы CRC (1 байт)
Показания записываются в виде последовательных байтов в шеснадцатиричной системе исчисления. После превращения в десятичную систему мы увидим значения в кВт, которые совпадают с показаниями счетчика.
Технические характеристики: |
|
| напряжение питания | 3х220/380 В~ +N |
| номинальный ток | 3x10 А |
| максимальный ток | 3x100 А |
| минимальный ток | 0,04 А |
| класс точности согласно ІЕС61036 | клас 1 |
| потребляемая мощность | не более 10 ВА; 2 Вт |
| диапазон показаний счетчика | 0 - 999999,9 кВт*год |
| константа счетчика | 1600 имп./ кВт*год |
| визуальная индикация считывания | красный светодиод |
| импульсные выходы SO+ SO- | тип “открытый колектор” |
| напряжение подключения SO+ SO- | не более 27 В= |
| ток подключения SO+ SO- | не более 27 мА |
| константа SO+ SO- | 800 имп./ кВт*год |
| последовательный интерфейс | RS485 |
| протокол | MODBUS RTU |
| диапазон рабочих температур | от -20°С до +50°С |
| монтаж | на DIN-рейке 35 мм |
| присоединения проводов | зажимы винтовые 25 мм2 |
| габаритные размеры | 7 модулей типа S (122,5 мм) |
Схема подключения:
