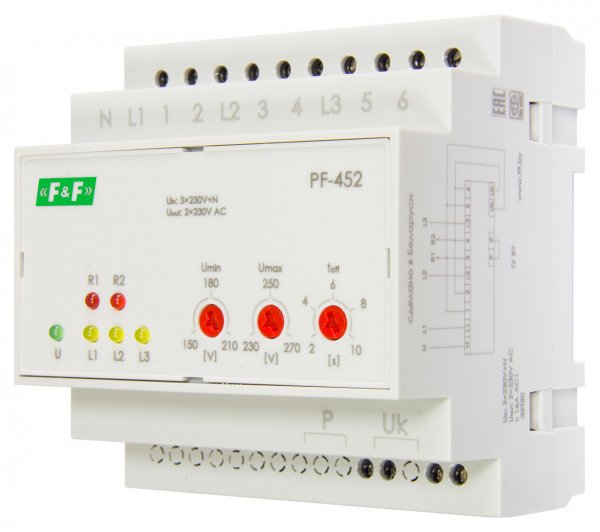

Автоматический переключатель фаз PF-452 380В 16А 5S F&F

Отличительные особенности реле:

Два выхода для питания однофазной нагрузки, порог переключения: нижний 150-210 В, верхний 230-270 В. Контакт 6NO, 16 А.

Назначение
Переключатель фаз автоматический PF-452 предназначен для повышения надежности питания однофазных потребителей. Применяется там, где необходимо  непрерывное питание напряжением, не выходящим за пределы допустимых норм, например в холодильных установках и кондиционерах воздуха, компьютерной сети, кабельном телевидении, системах безопасности и т.д.

Принцип работы
К переключателю подведено 3-х фазное напряжение питания, а   на   выходе  2-е  фазы  подключенные  в  данный момент. Электронная схема переключателя  контролирует  напряжение на выходе, и  как только оно выходит за пределы установленных значений, выход переключателя подключается к другой  входной фазе. Порог  переключения  нижний  (150-210В) и  верхний (230-270В)  устанавливаются  потребителем  при  помощи   потенциометров на передней панели переключателя.

Внимание!
Переключатель не имеет приоритетной фазы, т. е., в случае понижения (пропадания) напряжения в фазе L1 он переключит выход на фазу L2,  но восстановление напряжения в фазе L1 не вызовет переключение на эту фазу.
Наличие перемычки [P] запрещает подключение обоих выходов к одной фазе. Таким образом при наличии только одной фазы на входе, будет подключен только выход R1.

Технические характеристики

Схема подключения

Схема подключения

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
