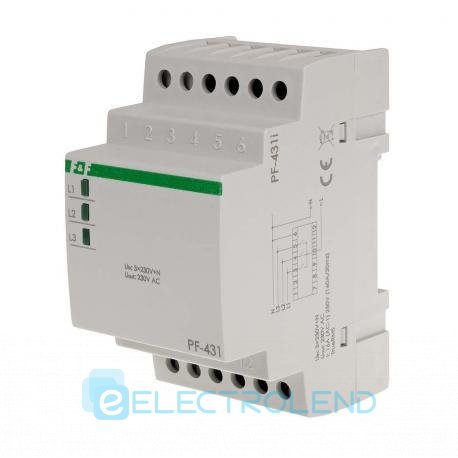

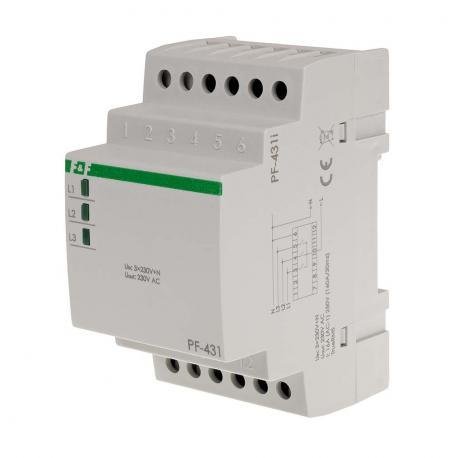

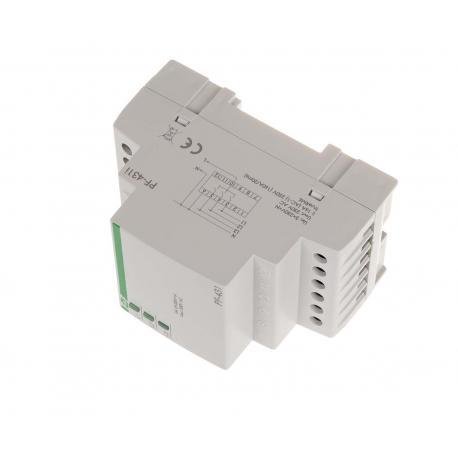

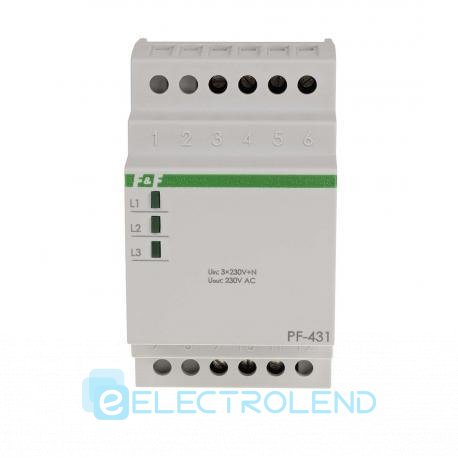

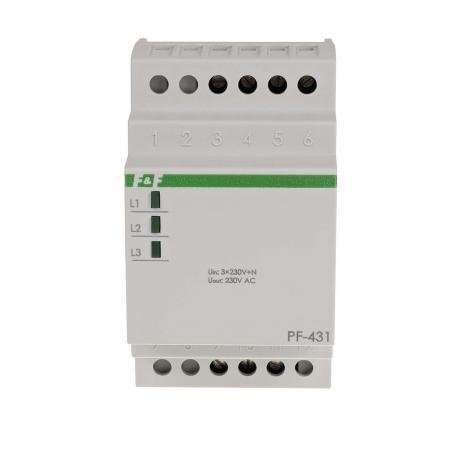

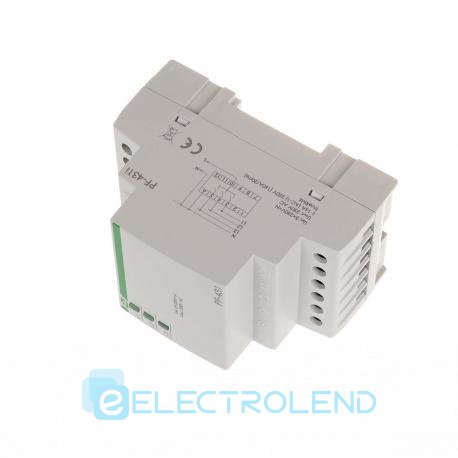

Автоматический переключатель фаз PF-431i с приоритетной фазой F&F

Автоматический переключатель фаз PF-431i F&F

16 Прямое соединение с приоритетной фазой . Нагрузка 16 А (160 А / 20 мс).

Автоматический переключатель фазы PF-431i True RMS используется для обеспечения непрерывности подачи питания на однофазный приемник. В случае пропадания фазы питания или превышения правильных значений напряжения на выход будет направлена другая фаза с правильными параметрами.

Принцип действия На
вход выключателя подается трехфазное напряжение . Напряжение с одной из фаз направляется на выход переключателя . Электронная схема переключателя контролирует среднеквадратичные значения напряженияподключенных фаз таким образом, чтобы выходное напряжение было не менее 190 В или более 280 В. Фаза с правильными параметрами направляется на выход переключателя. Свечение соответствующего светодиода указывает, что данная фаза на выходе переключателя включена. Фаза L1 является приоритетной фазой , т.е. при правильных ее параметрах она будет фазойэтот всегда будет подключен к выходу. В случае падения напряжения на фазе L1 ниже 190 В, его пропадания или повышения выше 280 В (гаснет зеленый диод L1) электронная система переключит фазу L2 на выход (при условии правильности ее параметров). В случае одновременного отсутствия правильных напряжений в фазах L1 и L2 (зеленые светодиоды L1 и L2 гаснут), фаза L3 будет переключена на выход. Если правильное напряжение питания восстановится в фазе L1 (напряжение в диапазоне 190 ÷ 280 В), система переключит эту фазу на выход. После подачи напряжения питания система мигает один раз всеми светодиодами, что сигнализирует о появлении напряжения на устройстве (но не на выходе). Затем устройство анализирует параметры сети и переключается на выход с соответствующей фазой.. Если провод N источника питания подключен не в том месте, устройство вместо переключения одной из фаз на выход сигнализирует о неправильном подключении, загорая светодиоды в порядке L1, L2, L3 («проходной» светодиод). В этом случае отключите питание от устройства и правильно подключите входные провода.

Примечание.
Длительная работа с неправильно подключенным нулевым проводом может привести к непоправимому повреждению контроллера.

Устройство также контролирует напряжение на выходном контакте, что позволяет обнаруживать «заедание» контактов внутреннего реле. При обнаружении такой ситуации все 3 светодиода будут циклически мигать.

внимание
Защита работает только при переключении с фазы с более низким приоритетом на фазу с более высоким приоритетом (например, с L2 на L1). Не работает при переключении на фазу с более низким приоритетом (например, с L1 на L2).
