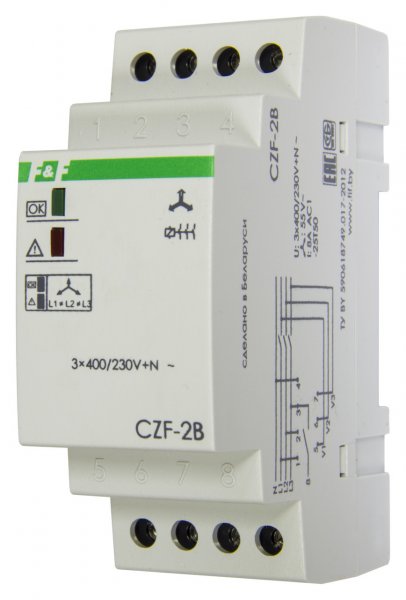

Реле контроля CZF-2B 380В 10А 2S наличия асимметрии фаз и контроля состояния контактора F&F
-
3949CZF-2BСтрана-производитель: Польша
Характеристики
- Номинальный ток коммутации, А: 10
- Тип изделия: Реле для защиты электродвигателей
- Максимальная рабочая температура, град.: 50
- Минимальная рабочая температура, град.: -25
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Отличительные особенности реле:
Асимметрия 55 В, задержка отключения 3-5 с, контакт 1NO.
Назначение
Реле CZF-2B предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 сек. В случае 1 изделие выключается с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания. В случае 3 включение изделия происходит после полного снятия напряжения и последующей его подаче.
Технические характеристики
| Артикул | EA04.003.002 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 B +N; 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO |
| Сигнализация включения нагрузки | зеленый светодиод |
| Сигнализация аварии контактора | красный светодиод |
| Напряжение отключения | 160 В |
| Асимметрия напряжения | 55 В |
| Гистерезис | 5 В |
| Задержка отключения | 3-5 сек |
| Диапазон рабочих температур | от -25 до +50 °С |
| Потребляемая мощность | 1,6 Вт |
| Габариты (ШхВхГ) | 35х90х65 мм |
| Тип корпуса (см. Приложение 1) | 2S |
Схема подключения CZF-2B
Схема подключения CZF-2B c контактором на 380В
