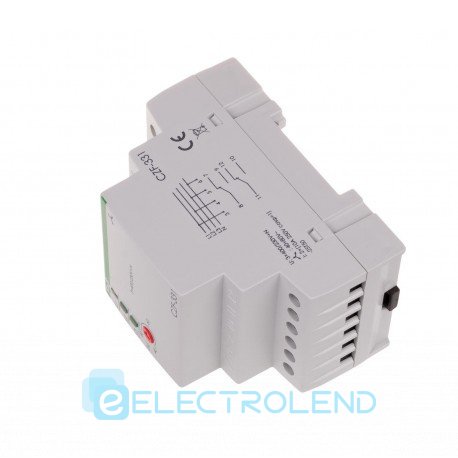

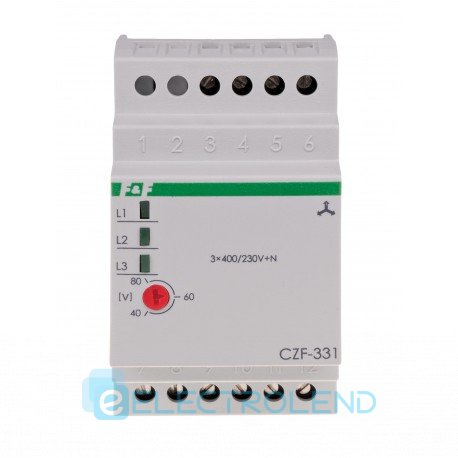

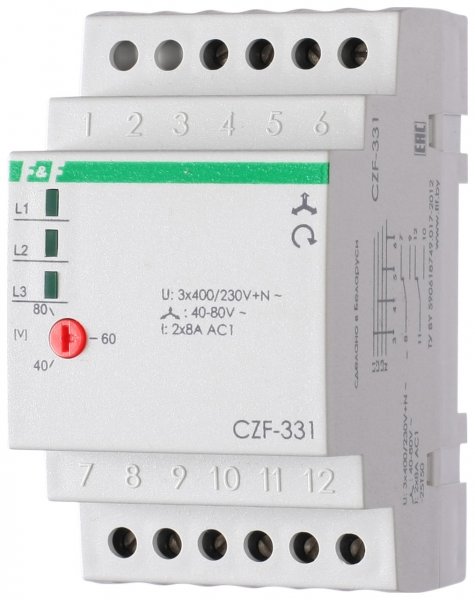

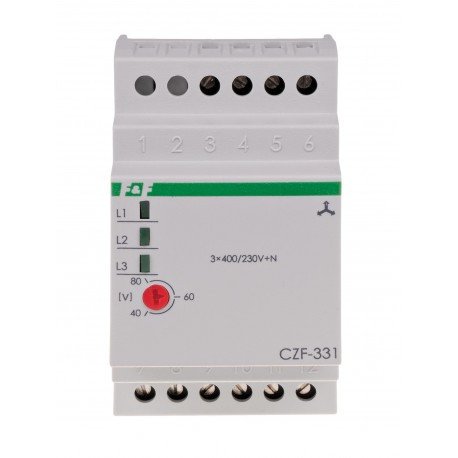

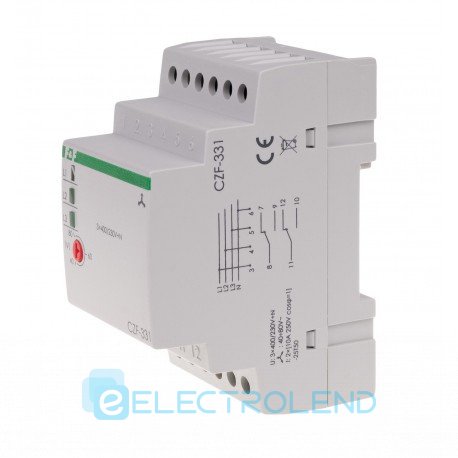

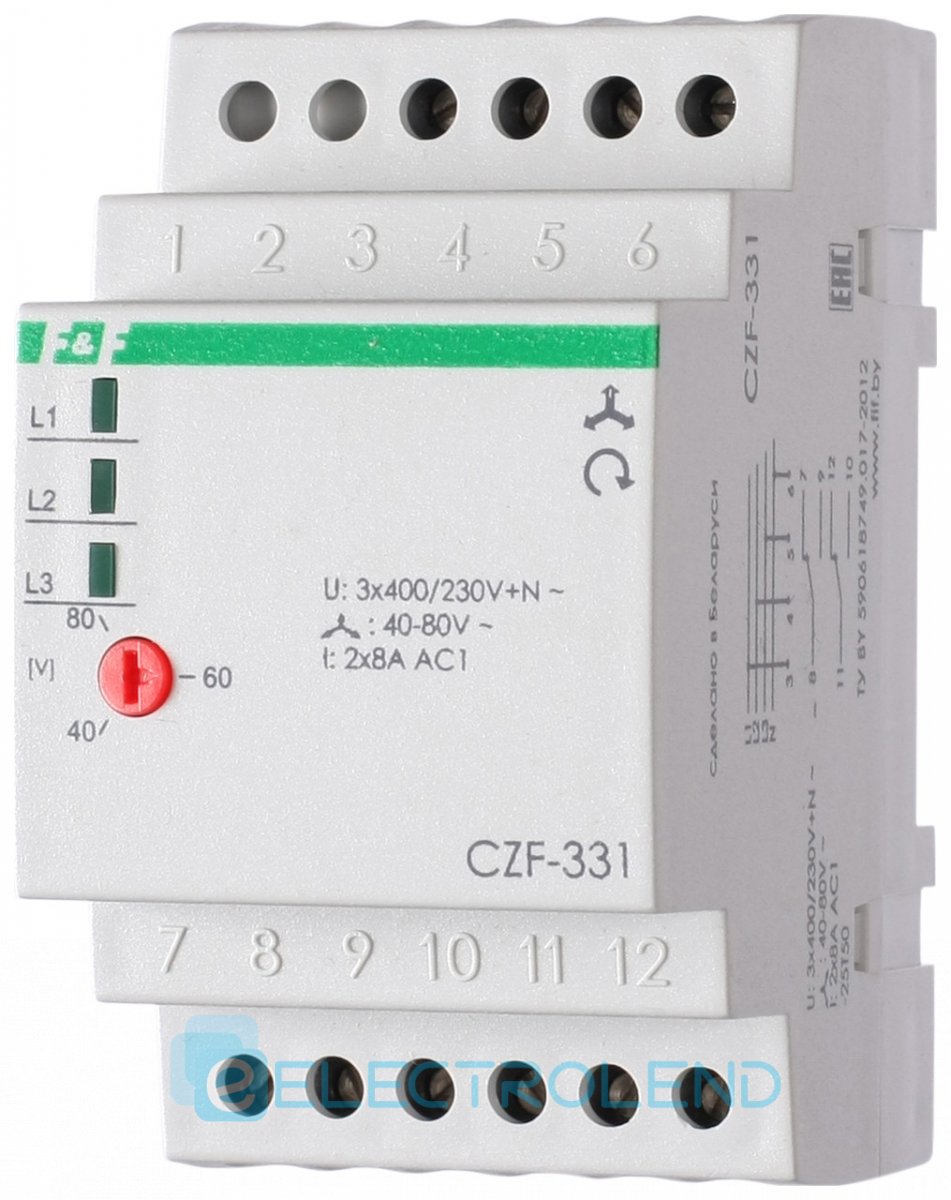

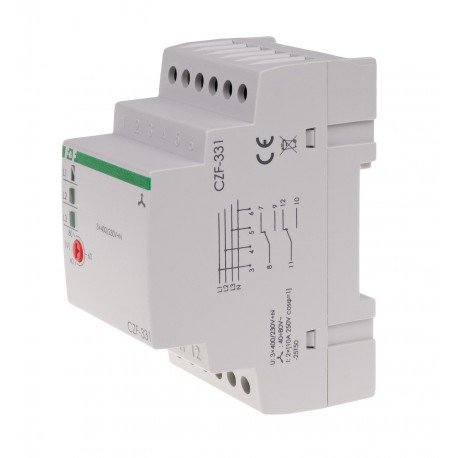

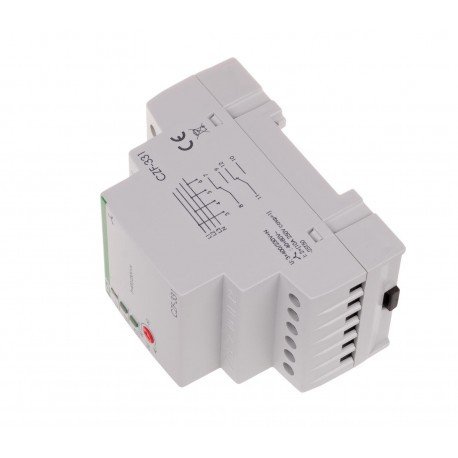

Реле контроля фаз CZF-331 F&F
-
5625CZF-331Страна-производитель: Польша
Характеристики
- Тип изделия: Реле контроля фаз
- Степень защиты IP: 20
- Тип монтажа: На DIN рейку
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Реле контроля фаз CZF-331 F&F
Отличительные особенности реле:
Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 2NO/NC.
Назначение
Реле контроля фаз CZF-331 предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 8, 9 и 10, 11 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле 8, 9 и 10, 11 размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз или обрыва нулевого провода изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
Технические характеристики
| Артикул | EA04.001.008 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 В +N; 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 2NO/NC |
| Сигнализация питания | светодиод в каждой фазе |
| Максимальная асимметрия напряжения (регулируемая) | 40-80 В |
| Гистерезис | 5 В |
| Напряжение отключения: | |
| при падении напряжения в фазах | 160 В |
| при повышении напряжения в фазах | - |
| Задержка отключения | 3-5 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1,2 Вт |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 52,5х90х65 мм |
| Тип корпуса (см. Приложение 1) | 3S |

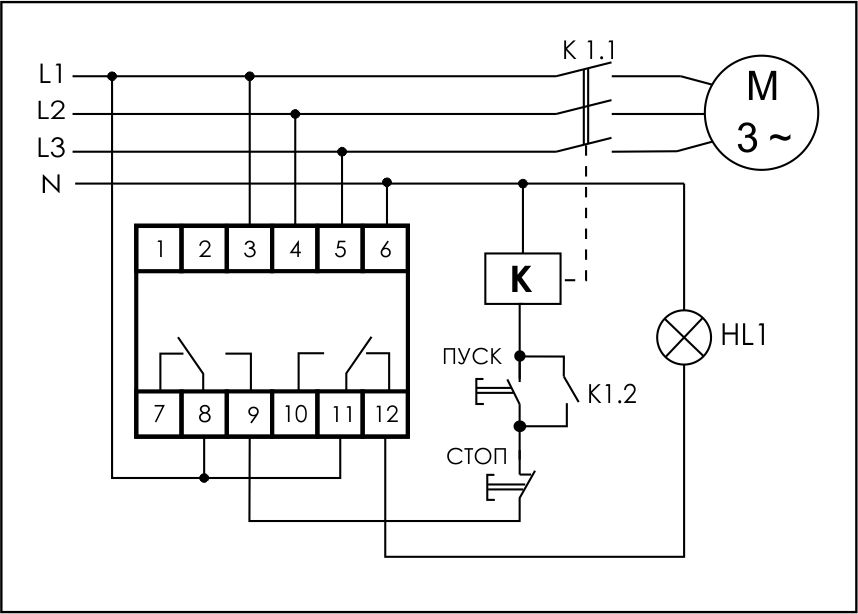

Схема подключения
Внимание относительно цвета товара и его внешнего вида
Пожалуйста, обратите внимание: оттенок или текстура товара могут незначительно отличаться от изображения на сайте. Это может быть связано с индивидуальными настройками экрана, условиями освещения при фотосъёмке или незначительными производственными изменениями. Такие отличия не влияют на качество и функциональные характеристики продукции.
Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
