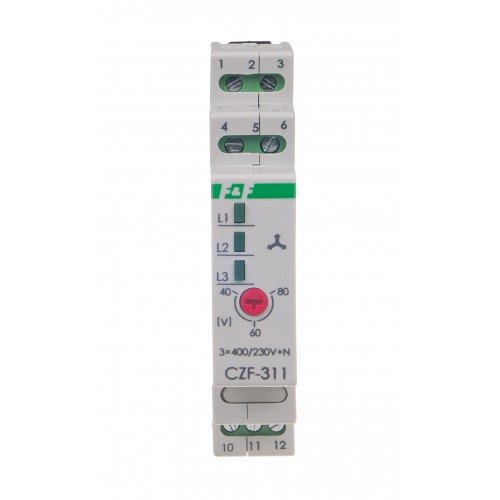

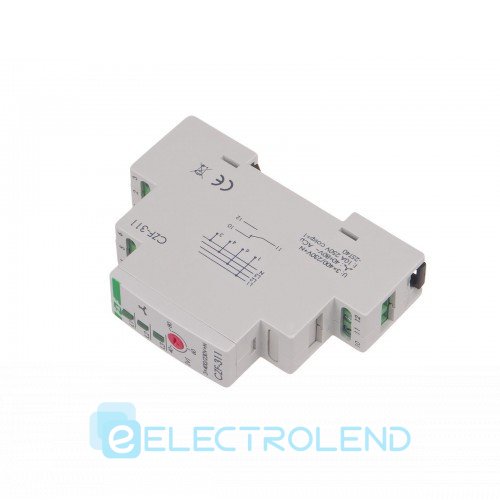

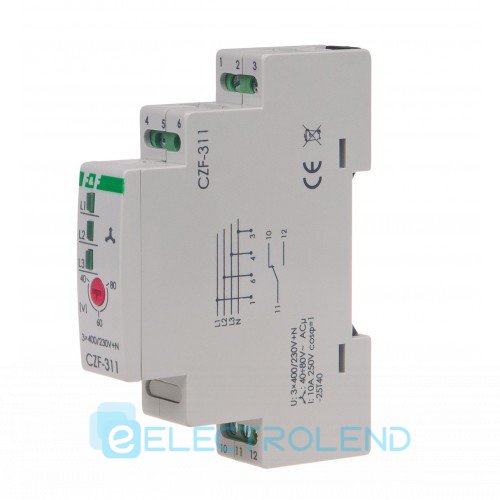

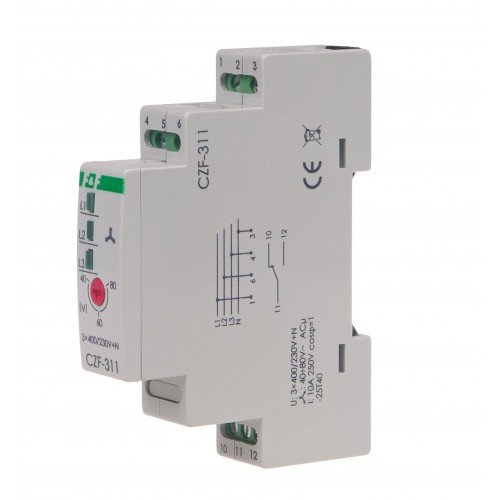

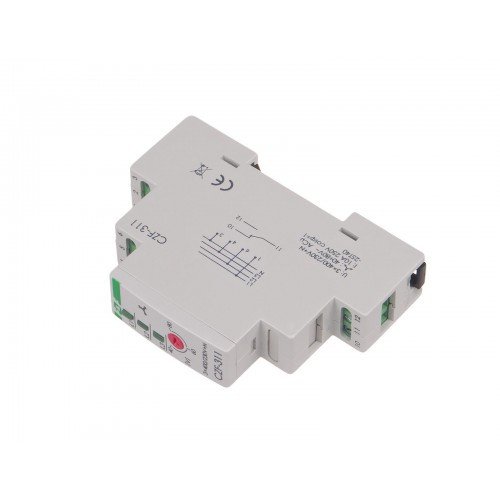

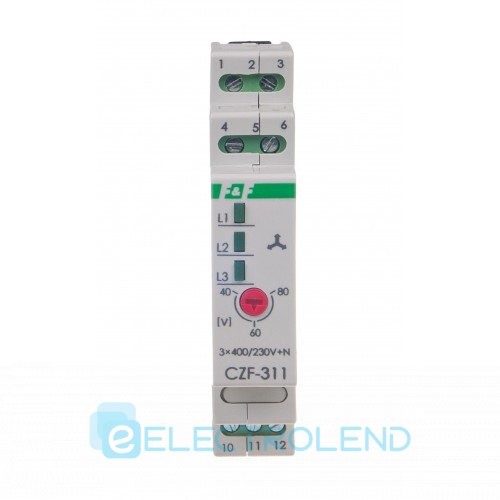

Реле пропадания фаз CZF-311 F&F

Реле пропадания фаз CZF-311 F&F

Отличительные особенности реле:

Асимметрия регулируемая 40-80 В, минимальное напряжение 160 В, задержка отключения 3-5 с, контакт 1NO/NC. Контакты реле позволяют выдавать информацию об аварийном отключении

Назначение
Автомат защиты электродвигателей CZF-311 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, минимальное напряжение 160В, обрыва нулевого провода.

Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 11, 12 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии и снижения напряжения меньше установленной величины происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз или обрыва нулевого провода изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.

Технические характеристики

Схема подключения

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
