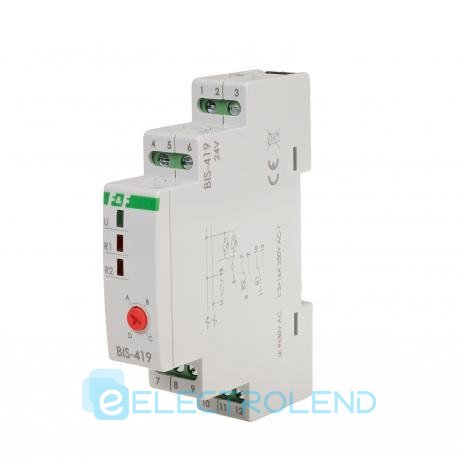

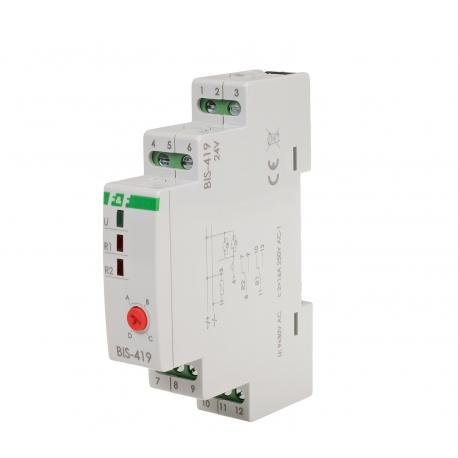

Реле импульсное BIS-419-24V 16А 9÷30 В AC/DC F&F

Реле импульсное BIS-419-24V 16А 9÷30 В AC/DC F&F

Электронный бистабильный импульсный релейный переключатель, который включает или выключает освещение или другое оборудование из нескольких разных точек с помощью параллельно соединенных переключателей мгновенного действия (звонка).

Последовательный. 4-функция. Электропитание 24 В переменного тока. Максимальная нагрузка 2 x16 А. На рейку TH-35 мм.

Реле БИС-419 имеет две коммутационные секции и позволяет переключать две грозовые цепи или другие приемники из нескольких разных точек и в соответствии с заранее выбранной последовательностью.

Работа
Источник питания реле отображается зеленым светодиодом U. Последовательное реле имеет два отдельных выхода: R1 и R2. Статус контакта (замкнут / разомкнут) принудительно принудительно устанавливается последовательно в соответствии с заранее заданной программой. Контакты переходят в другое состояние после последующего импульса от кнопки управления. Активация контактов R1 и R2 отображается соответствующими красными светодиодами R1 и R2. После сбоя питания состояние контакта сбрасывается. Когда питание снова включается, реле запускается с порядкового номера 0.


Заметка!
BIS-419 230 В может использоваться с кнопками с подсветкой.


Рабочая функция

Функция А




При последующем нажатии кнопки последовательности 0–3 повторяются.


Функция B

* При последующем нажатии кнопки менее чем за 5 секунд последовательности 1-3 повторяются.
* Последующее нажатие кнопки более чем через 5 секунд отключает оба контакта (последовательность 0).
* Длительное нажатие - в любой последовательности - отключает оба контакта (последовательность 0).
* Нажатие кнопки после выключения обоих реле восстанавливает последнее состояние (память состояния). Не действует в случае сбоя питания реле.


Функция C

При последующем нажатии кнопки последовательности 0–3 повторяются.


Функция D



* При последующем нажатии кнопки менее чем за 5 секунд последовательности 1-3 повторяются.
* Последующее нажатие кнопки более чем через 5 секунд отключает оба контакта (последовательность 0).
* Длительное нажатие - в любой последовательности - отключает оба контакта (последовательность 0).
* Нажатие кнопки после выключения обоих реле восстанавливает последнее состояние (память состояния). Не действует в случае сбоя питания реле.


Таблица мощности



Эти данные являются ориентировочными и будут сильно зависеть от конструкции конкретного приемника (что особенно важно для светодиодных ламп, энергосберегающих ламп, электронных трансформаторов и импульсных блоков питания), частоты коммутации и условий эксплуатации.





Напряжение питания	9 ÷ 30 В AC / DC
Местное управление	ДА
Максимальный ток нагрузки AC-1	2 х 16 А
Исполнительный элемент	реле
Конфигурация контактов	2 × NO / NC
Разделение контакта	Нет
Устойчивость к ударным токам	Нет
Количество каналов	2
функциональность	последовательный
Задержка операции	0,1 ÷ 0,2 с
Управляющий импульсный ток	менее 1 мА
Сотрудничество с кнопками с подсветкой	Нет
Терминал	вставные клеммные колодки 2,5 мм²
Момент затяжки	0,4 Нм
Энергопотребление при пробуждении / работе	0,15 Вт / 0,9 Вт
Рабочая температура	-25 ÷ 50 ° С
Размеры	1 модуль (18 мм)
Сборка	на рейке 35 мм
Маркировка защиты от проникновения	IP20
