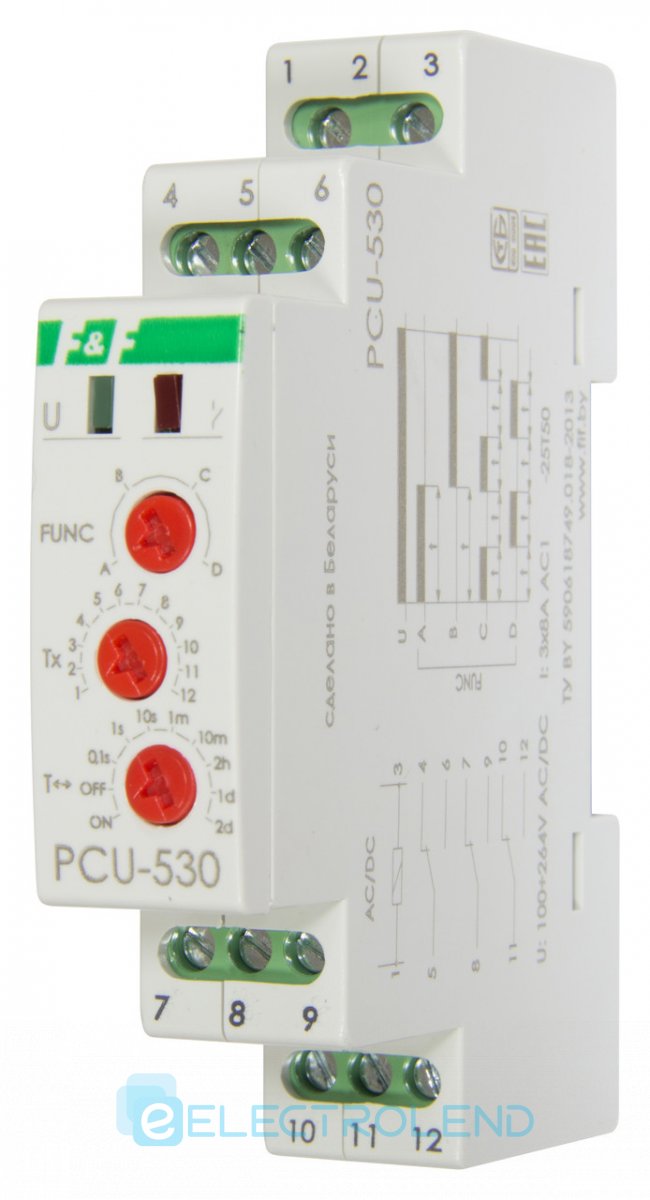

• Многофункциональное реле времени PCU-530 100÷264В AC/DC (РЧ-530) F&F
    Многофункциональное реле времени PCU-530 100÷264В AC/DC (РЧ-530) F&F

  • Многофункциональное реле времени PCU-530 100÷264В AC/DC (РЧ-530) F&F

    • 2842
      PCU-530
      Страна-производитель: Польша
      1 889.55грн

      Характеристики

      • Тип изделия: Реле времени
      • Максимальная рабочая температура, град.: 50
      • Минимальная рабочая температура, град.: -25
    • Скидки

      Действуют скидки от суммы заказа в корзине, условия по ссылке.

      Связь с нами Условия
      • Работаем только при полной оплате за товар
      • Минимальный заказ без НДС — 500 грн
      • Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
      Оплата
      • Оплата банковской картой по реквизитам. Без НДС
      • Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
      Доставка
      • Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
      • Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
      Защита покупки
      • Оригинальная продукция
      • Официальная гарантия от производителя. Поддержка в сервисных случаях
      • Возврат в течение 14 дней согласно условиям возврата

Многофункциональное реле времени PCU-530 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Отличительные особенности реле
Напряжение 100-264 AC/DC,
Диапазон выдержки времени 0,1 сек. – 24 суток.
Контакт 3Р, Максимальный ток 3x8 А. 4 функции.



Принцип работы:

Включение нагрузки на время t (А)

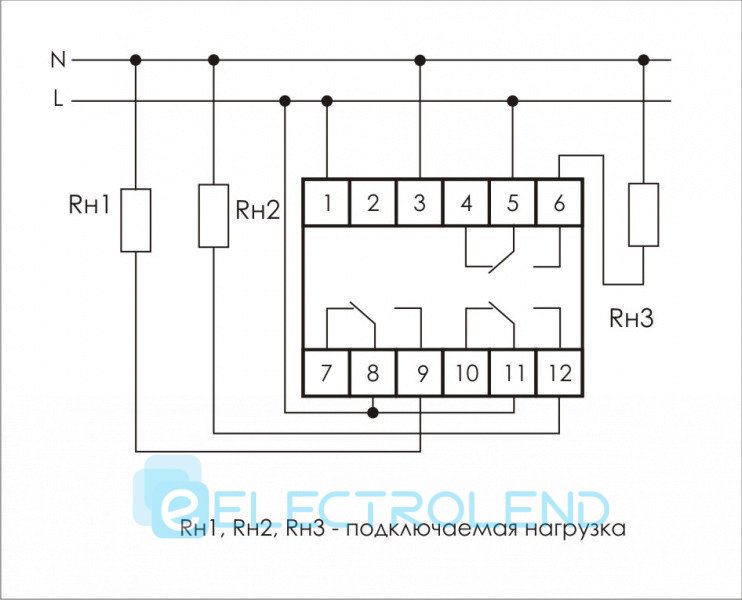

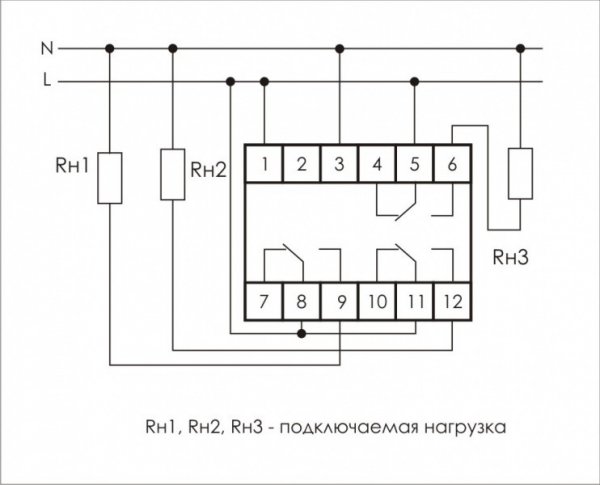

После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11.

Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.

Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.



Параметр PCU-530

Напряжение питания, В:

100-264 AC/DC

Максимальный коммутируемый ток(АС1), А:

3х8
Максимальная мощность нагрузки Приложение2
Контакт:P-переключающий 3Р

Выдержка времени:

от 0,1с до 24суток1

Задержка включения, мс:

< 50

Диапазон рабочих температур, °С:

от -25 до +50

Габариты (ШхВхГ), мм:

18х90х65
Тип корпуса(см. Приложение1): 1S
Подключение: винтовые зажимы 2,5мм2

 1 выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. - 1 сек., 1 сек. -10 сек., 10 сек. - 1 мин., 1 мин. - 10 мин., 10 мин - 2 часа, 2 часа - 24 часа, 1 сутки - 12 суток, 2-е суток - 24 суток.
