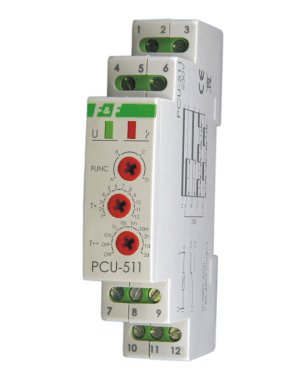

• Реле времени универсальное PCU-511 UNI 12÷264В AC/DC 10А 1S (РЧ-511 УНИ) F&F

  • Реле времени универсальное PCU-511 UNI 12÷264В AC/DC 10А 1S (РЧ-511 УНИ) F&F

    • 2082
      PCU-511UNI
      Страна-производитель: Польша
      1 260.72грн

      Характеристики

      • Номинальный ток коммутации, А: 10
      • Тип изделия: Реле времени
      • Степень защиты IP: 40
      • Потребляемая мощность, Вт: 0.8
    • Скидки

      Действуют скидки от суммы заказа в корзине, условия по ссылке.

      Связь с нами Условия
      • Работаем только при полной оплате за товар
      • Минимальный заказ без НДС — 500 грн
      • Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
      Оплата
      • Оплата банковской картой по реквизитам. Без НДС
      • Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
      Доставка
      • Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
      • Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
      Защита покупки
      • Оригинальная продукция
      • Официальная гарантия от производителя. Поддержка в сервисных случаях
      • Возврат в течение 14 дней согласно условиям возврата

12-264 В переменного или постоянного напряжения.

Назначение: реле времени предназначены для передачи команд из одной электрической цепи в другую с определенной, заранее установленной задержкой. Применяются для управления устройствами промышленной и бытовой автоматики, вентиляции, обогрева, освещения, сигнализации и тому подобное.

Установка рабочего режима: рабочий режим устройства определяется комбинацией положения переключателей (например верхний в положении C, нижний в положении R определяют режим CR - циклическое включение).

Робочі режими:

Задержка выключения (IA)

В момент включения питания контакты выходного реле устройства замыкаются и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты возвращаются в начальное состояние. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка включения (IR)

В момент включения питания, контакты выходного реле устройства остаются разомкнутыми и начинается отсчет установленного времени t в установленном диапазоне xt, по окончании которого контакты замыкаются. После выключения напряжения питания и его повторной подачи рабочий режим реле реализуется повторно.


Задержка выключения циклическая (CA)

Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.


Задержка включения циклическая (CR)

Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.

Установка переключателя временного диапазона в положение:

ВКЛ – приводит к длительному замыканию контактов выходного реле при включенном питании.
ВЫКЛ – приводит к длительному размыканию контактов выходного реле при включенном питании.



Технические характеристики:
напряжение питания 12 - 264 В~/=
выдержка времени от 0,1 сек до 576 ч
максимальный ток нагрузки 10 А
группы выходных контактов 1 переключающий
задержка срабатывания менее 50 мсек
потребляемая мощность 0,8 Вт
присоединение проводов зажимы винтовые 2,5 мм2
выносливость контактов 105 включений
диапазон рабочих температур от -25°С до +50°С
степень защиты IP40
габаритные размеры 1 модуль типа S (17,5 мм)
монтаж устройства на DIN-рейке 35 мм

Схема подключения:


Замечание:
При включенном питании реле не реагирует на изменения временного диапазона.
Изменения временного диапазона вступают в силу после выключения напряжения питания и его повторной подачи.
При включенном питании в установленном диапазоне можно плавно изменять выдержку времени.
