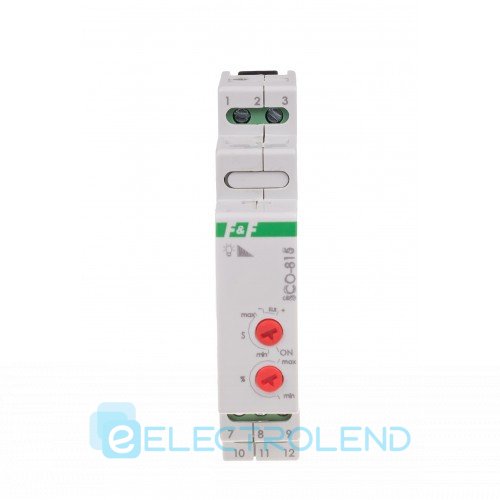

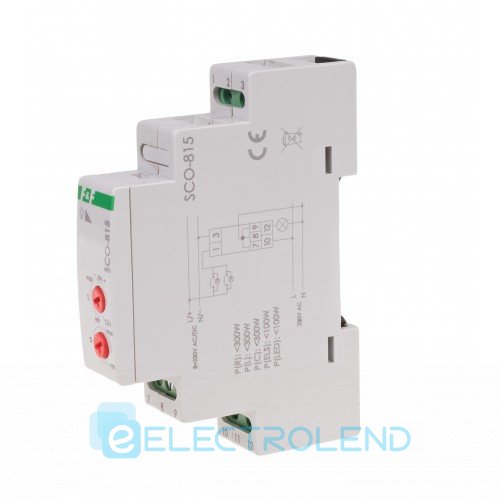

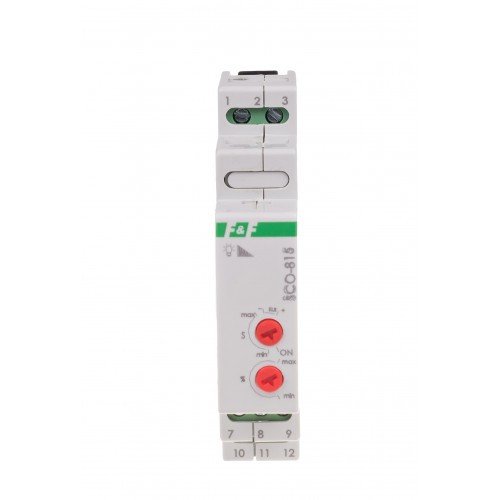

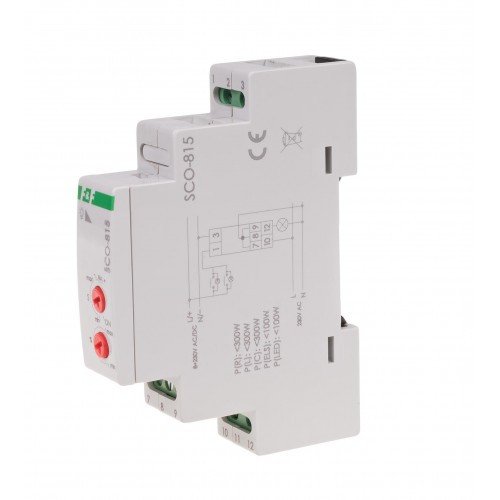

Светорегулятор для LED SCO-815 195÷265В AC до 500Вт (СР-815) F&F

Нагрузка R, L, C, LED i ESL.

Назначение: Универсальный светорегулятор регулирует яркость освещения следующих типов ламп:
- Лампы накаливания и галогенные главного ряда (резистивная нагрузка R)
- Лампы, питающиеся через тороидальный трансформатор (индуктивная нагрузка L)
- Лампы питаются через электронный трансформатор (емкостную нагрузку C)
- Энергосберегающие компактные лампы (ESL), имеющих функцию регулировки яркости
- Энергосберегающие светодиодные лампы (LED), имеющих функцию регулировки яркости

Действие: импульс напряжения цепи управления, замкнутого выключателем на время менее 1 секунды, повлечет включение освещения. Следующий импульс напряжения цепи управления длительностью менее 1 секунды выключит освещение. Если продолжительность мпульсу напряжения цепи управления будет больше 1 секунды, то яркость освещения плавно изменяться по циклу СВЕТЛЕЕ - ТЕМНЕЕ - светлее. После каждого выключения освещения возвращается к предварительно установленной яркости. Освещением можно управлять с помощью нескольких однопозиционных выключателей подсоединенных параллельно и расположенных в разных точках помещения.

Внимание! SCO-803 не работает с кнопками Подсветка.

Технические характеристики:
напряжение питания 12В
максимальная мощность присоединенных LED 36Вт
импульс напряжения менее 1 c
потребляемая мощность 0,1 Вт
рабочая температура от -25 до 50 ° C
присоединение проводов 6 × 1mm², дл. 10cm
габаритные размеры d = 55, h = 13mm
монтаж устройства в монтажной коробке d = 60

Схема подключения:

Дополнительная информация:

Пример управления освещением с трех точек в помещении
