Универсальный диммер SCO-816A 16А 195÷265 В  AC F&F

Универсальный диммер SCO-816A 16А 195÷265 В  AC F&F

Отличительные особенности реле:

Для всех типов ламп. Максимальная мощность 3500 Вт. С аналоговым входом 0-10В.

Назначение
Универсальный диммер SCO-816 предназначен для регулирования уровня освещенности диммируемых источников света высокой мощности, функционирующих под напряжением 230VAC.
Предназначен для работы с:
- лампами накаливания и галогеновыми лампами (резистивная нагрузка);
- лампами, работающими от тороидального или электронного трансформатора (индуктивная или емкостная нагрузка);
- LED лампами.
Включение и отключение освещения происходит при помощи моностабильных кнопок, подключенных к входам управления ON/OFF (ВКЛ/ВЫКЛ). Уровень освещенности устанавливается при помощи аналогового сигнала 1-10 в или с помощью потенциометра, подключенного к диммеру.
Диммер имеет 4 модификации:
- SCO-816 – базовая версия,
- SCO-816A – с аналоговым входом 0-10В,
- SCO-816M – с протоколом Modbus RTU,
- SCO-816D – с протоколом DALI.

Область применения
Основная область применения диммера заключается в регулировании яркости ламп, а также регулирования температур в различных нагревателях резисторного типа.

Принцип работы
Включение и отключение освещения происходит после короткого нажатия кнопки, подключенной ко входу правления ON/OFF (ВКЛ/ВЫКЛ) S. Уровень яркости изменяется длительным нажатием кнопки. Одно длительное нажатие изменяет уровень освещенности до достижения максимального значения, другое длительное нажатие изменяет уровень освещенности пока не будет достигнуто минимальное значение. Включение света путем кратковременного нажатия кнопки восстанавливает ранее установленный уровень яркости. Память состояния сохраняется до тех пор, пока питание не будет отключено. После повторного включения питания уровень яркости выходит на значение 100%. При автоматическом изменении сигналом 1-10В уровень освещения будет зависеть от значения напряжения, переданного на аналоговый вход AIN.

Особенности
- функцией плавного включения и отключения освещения (Soft Start);
- термической защитой;
- контролем перегрузки по току;
- встроенным предохранителем на 20A;
- возможностью подключения кнопки ON/OFF (ВКЛ/ВЫКЛ),
- управляемой сетевым напряжением 230В AC или постоянным напряжением DC

С аналоговым входом от 1 до 10 В.
ДЛЯ ПРИЕМНИКОВ БОЛЬШОЙ МОЩНОСТИ.
Универсальный диммер освещения позволяет регулировать яркость освещения.

Назначение
Универсальный диммер SCO-816A разработан для регулирования яркости регулируемых источников высокой мощности, таких как: лампы накаливания и галогенные лампы, тороидальные трансформаторы и регулируемые электронные трансформаторы, регулируемые светодиодные лампы и энергосберегающие светодиодные лампы с регулируемой яркостью.

Функционирование
Освещение включается и выключается после короткого нажатия кнопки, подключенной к управляющему входу ВКЛ / ВЫКЛ. Уровень яркости будет зависеть от значения напряжения,
заданного на аналоговом входе AIN. Взаимосвязь между величиной управляющего напряжения и выходным напряжением в цепях освещения



отражаетсяв следующих характеристиках:Диммер SCO-816A дополнительно оснащен:
- мягким включением и выключением света;
- Тепловая защита;
- контроль перегрузки по току;
- встроенный плавкий предохранитель на 20 А;
- возможность подключения кнопки ВКЛ / ВЫКЛ, управляемой напряжением сети 230 В переменного тока или низким постоянным напряжением.

Фактический предел нагрузки будет зависеть от температуры окружающей среды.
Если рабочая температура превышает предельное значение, то допустимое значение нагрузки уменьшается.


3500Вт - резистивная нагрузка: лампы накаливания и галогенные лампы.
2300Вт - индуктивная и емкостная нагрузка: тороидальные трансформаторы, регулируемые электронные трансформаторы, регулируемые светодиодные и ESL лампы.

Технические характеристики

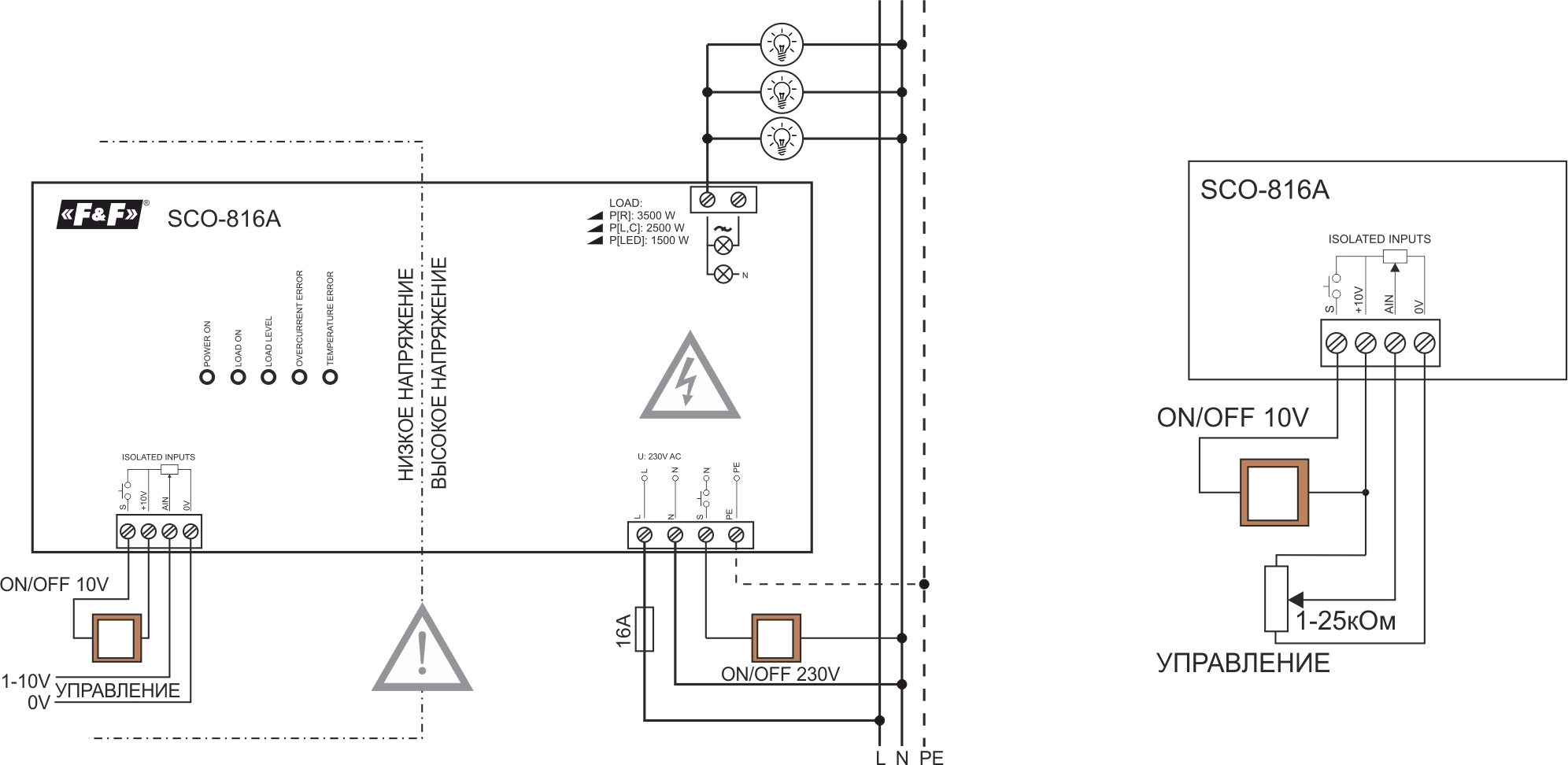

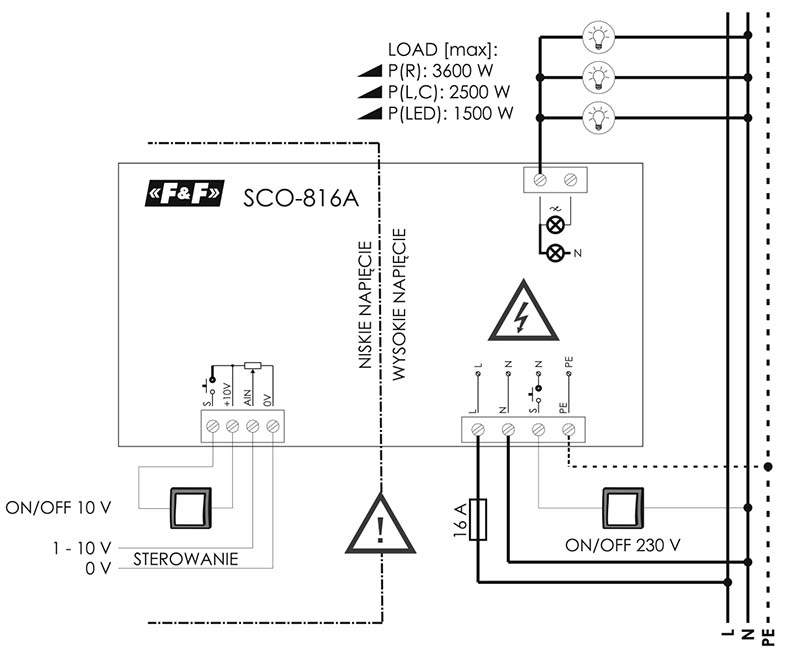

Схема подключения
