Датчик последовательности фаз и обрыва фаз CKF-319 TrueRMS F&F

Датчик последовательности фаз и обрыва фаз CKF-319 TrueRMS  предназначен для защиты электродвигателей, питающихся от трехфазной сети.
Датчик последовательности фаз и обрыва фазы сработает в случае пропадания напряжения хотя бы в одной фазе или при дисбалансе напряжения между фазами. То есть когда есть риск повредить двигатель. CKF-319-TrueRMS также контролирует порядок фаз питания, предотвращая вращение двигателя в неправильном направлении.



Датчик последовательности фаз и обрыва фаз CKF-319 TrueRMS предназначен для защиты электродвигателя, питаемого от трехфазной сети, в следующих случаях:
- потеря напряжения хотя бы в одной фазе;
- падение напряжения хотя бы в одной фазе ниже 150 В;
- повышение напряжения хотя бы в одной фазе выше 280 В;
- несимметрия напряжения между фазами выше установленного значения;
- неправильная последовательность фаз .




Работа

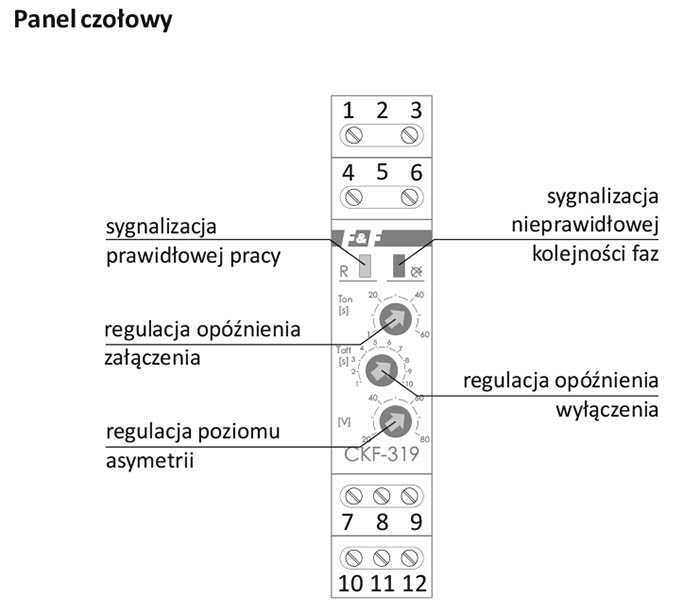

Правильное напряжение питания отображается зеленым светом светодиода. Падение напряжения ниже 150 В или повышение выше 280 В по крайней мере на одной фазе или асимметрия напряжения выше установленного значения сигнализируется тем, что зеленый светодиод не горит.
Обе указанные выше аномалии (превышение порога напряжения, асимметрия) приводят к отключению реле устройства и, как следствие, отключению двигателя.
В случае асимметрии отключение выполняется с заданной задержкой, чтобы избежать случайных отключений при временных нарушениях в сети.
В случае падения напряженияниже 150 В или выше 280 В отключение происходит через 1 с. Обратный отсчет до выключения сигнализируется миганием зеленого диода.
Повторное включение реле происходит автоматически при восстановлении правильных параметров сети (гистерезис напряжения составляет около 5 В).
В случае изменения чередования фаз перед датчиком, вызывающего нежелательное изменение направления вращения двигателя, датчик не даст двигателю запуститься (горит красный светодиод, а реле выключено). Повторная активация возможна после восстановления правильной последовательности фаз.
В случае неправильного подключения входных проводов (фаза вместо нулевого провода) светодиоды мигают в последовательности красного и зеленого цвета, указывая на ошибку подключения (в такой ситуации выходное реле также не сработает).


Благодаря измерению фактического действующего значения напряжения (TrueRMS) датчик гарантирует правильную работу даже в случае работы в сильно нарушенной электросети.
