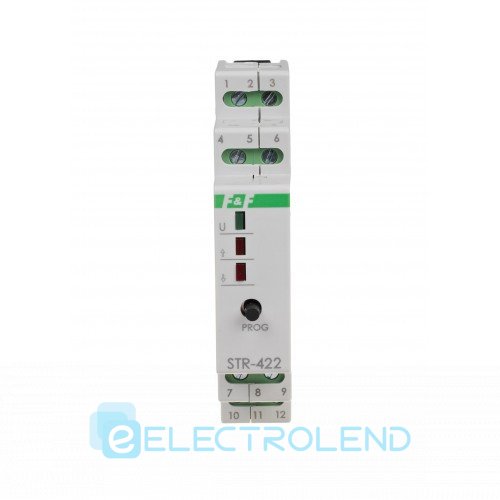

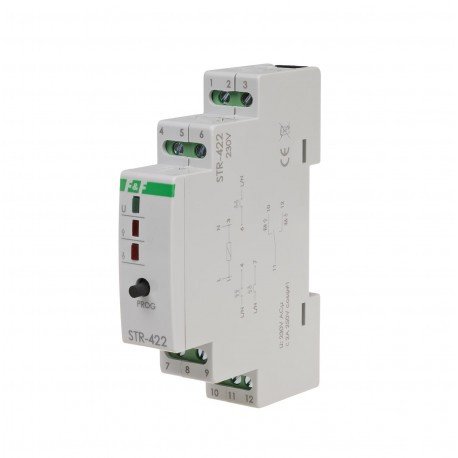

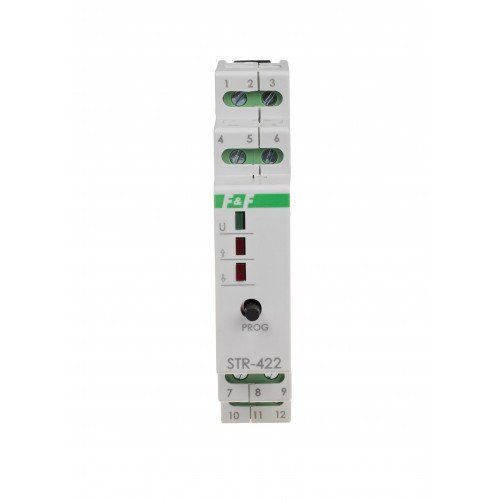

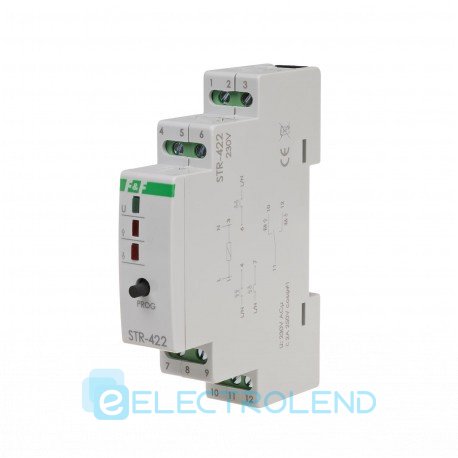

Реле управления роллетами STR-422 напряжение 230V AC однокнопочное F&F

Реле управления роллетами STR-422 напряжение 230V AC однокнопочное F&F

Однокнопочное, питание 230 В AC, монтаж на DIN-рейку

Реле управления роллетами STR предназначено для управления жалюзи (вверх-вниз) или другими объектами (например, воротами), приводимыми в движение однофазным электродвигателем переменного тока, посредством импульсных выключателей (например, однопозиционных).

Реле может работать как отдельное устройство (предназначенное для открытия / закрытия одной рулонной шторы), а также можно объединять реле в группы, обеспечивающие централизованное управление многими жалюзи.

Принцип действия:

О подачи питания реле управления роллетами сигнализирует зеленый светодиод U. Двигатель жалюзи включается путем кратковременной подачи напряжения (L или N) к одному из управляющих входов. Двигатель включается на время, предварительно запрограммированное пользователем, что позволяет полностью поднимать или опускать рольставни. Работа двигателя и направление движения жалюзи сигнализируются соответствующим красным светодиодным индикатором вверх или вниз. Можно остановить активированную роллету на уровне, выбранном пользователем (неполное открытие или закрытие роллеты).

Управляющие входа реле

Локальное управление - кнопка, подключенная к клемме 7, управляющая одной шторкой.

- вверх (открыть) / вниз (закрыть)

Нажатие локальной кнопки включает роллету в направлении, противоположном последнему (после подключения реле STR к источнику питания первое движение закрывает рольставни). Если шторка уже находится в движении, нажатие кнопки локального управления остановит роллету. Повторное нажатие локальной кнопки приводит к движению роллеты в противоположном направлении.

Центральное управление - общая для многих реле (минимум два) группа кнопок, подключенных к клеммам 4 и 6, управляющая всеми жалюзи, находящимися в центральной системе управления.

- все вверх;

- все вниз.

Нажатие центральной кнопки управления активирует жалюзи для движения в заданном направлении. Если один из роллет уже движется в том же направлении, он продолжит движение. Если он движется в противоположном направлении, то рольставни сначала останавливаются, а затем включаются в направлении, заданном командой, поданной на центральный вход.

Внимание!

Центральное управление позволяет активировать рольставни только для движения в выбранном направлении. Шторка остановится только по истечении запрограммированного времени или после нажатия любого выключателя локального управления.
