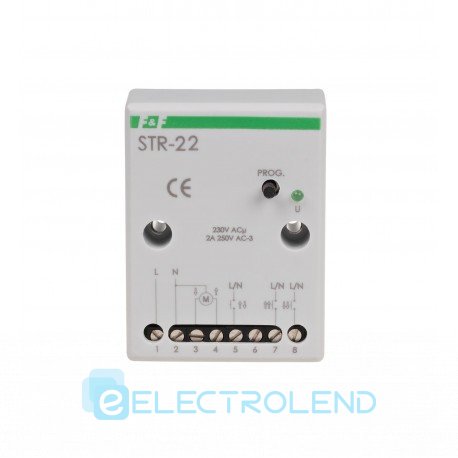

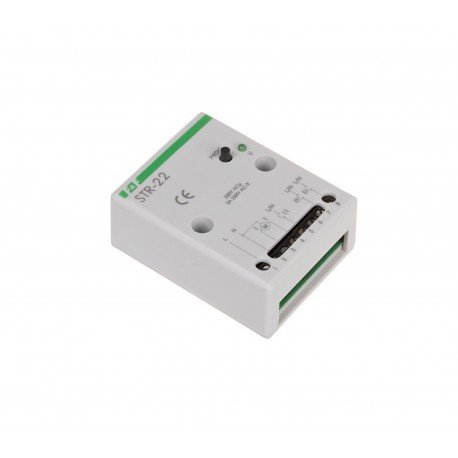

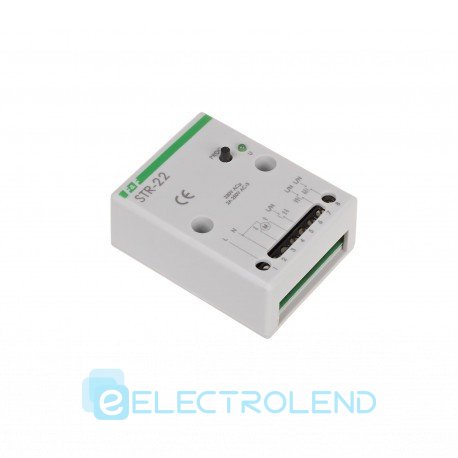

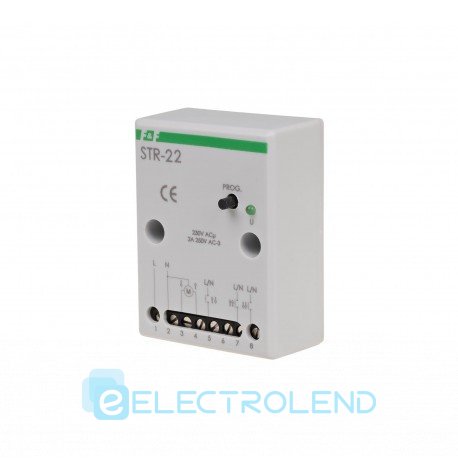

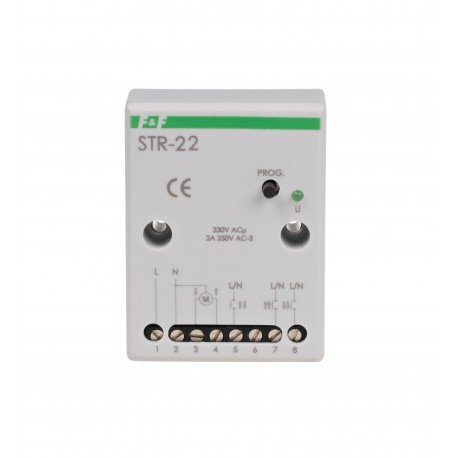

Реле управления роллетами STR-22 напряжение 230V AC F&F

Реле управления роллетами STR-22 напряжение 230V AC F&F

Контроллеры для рольставен предназначены для управления рольставнями (движение вверх и вниз) или другими устройствами (например, воротами), которые приводятся в действие однофазным электродвигателем переменного тока и управляются с помощью переключателей мгновенного действия (например, кнопки звонка). ).
Однокнопочного типа.

Контроллер может работать как независимый блок (предназначенный для открытия / закрытия одной жалюзи), а также контроллеры могут быть объединены в группы, что позволяет централизованно управлять множеством жалюзи.

Функционирование
Электродвигатель жалюзи активируется мгновенным переключением токового импульса (L или N) на один из управляющих входов. Двигатель запускается во время, предварительно запрограммированное пользователем. Запрограммированное время активации позволяет полностью поднять или опустить рольставни. Также существует возможность остановки активированной рулонной шторы на выбранном пользователем уровне (неполное открытие или закрытие рулонной шторы).


Входы управления водителем - однокнопочное
местное управление  - кнопка, подключенная к выводу 5, управляющая одной жалюзи.
-вверх (открытие) / вниз (закрытие).
Нажатие кнопки местного управления активирует движение рольставни в направлении, противоположном направлению ранее выполненного движения (после подключения контроллера к источнику питания первое движение закрывает рольставни). Если рольставни уже движутся, нажатие кнопки местного управления остановит движение жалюзи. При повторном нажатии кнопки местного управления активируется движение жалюзи в обратном направлении. Центральное управление
- общая группа кнопок, подключенных к клеммам 7 и 8 для многих контроллеров (минимум два контроллера), которые управляют всеми рольставнями, входящими в центральную систему управления.
   - все вверх;    - все вниз.
Нажатие центральной кнопки управления активирует движение рулонных штор в выбранном направлении. Если одна из жалюзи уже движется в том же направлении, ее движение будет продолжено. Если одна из жалюзи движется в противоположном направлении, эта штора сначала останавливается, а затем активируется ее движение в направлении в соответствии с командой, отправленной на центральный вход.

Внимание!
Центральное управление позволяет активировать движение рулонных штор только в выбранном направлении. Жалюзи остановятся по истечении запрограммированного времени движения или при нажатии любой из кнопок местного управления.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
