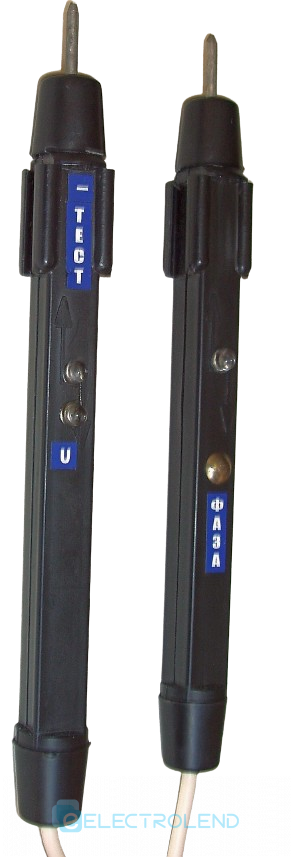

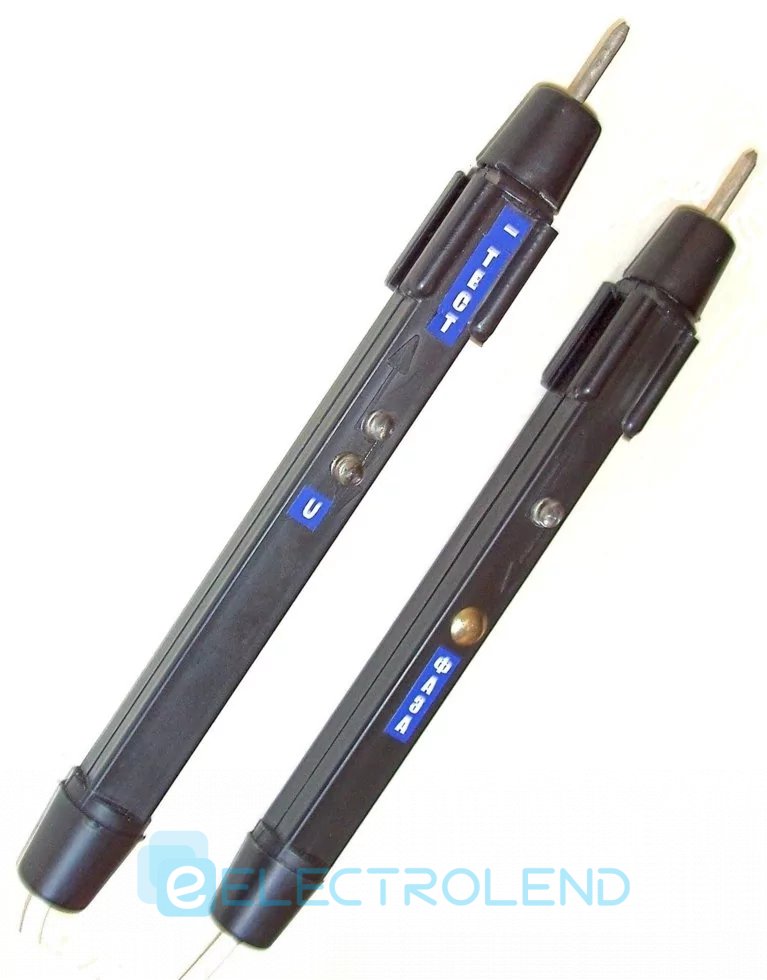

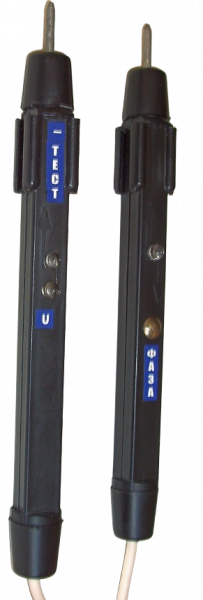

Указатель напряжения "Поиск-13"

Указатель напряжения "Поиск-13"

Указатели напряжения «Поиск-11», «Поиск-12», «Поиск-13» и «Поиск-Ф» предназначены для контроля наличия напряжения переменного (50 Гц) и постоянного тока в электроустановках до 1000 В. Контроль осуществляется с помощью светодиодных индикаторов. Указатели имеют варианты исполнения, в зависимости от наличия дополнительных функций таких как:

• определение полярности напряжения постоянного тока (полярность);
• проверка целостности электрических цепей (прозвонка);
• определение фазного провода в цепях переменного тока (фаза);
• определение направления вращения (чередование) фаз в трехфазных цепях переменного тока (чередов. фаз) – Поиск-Ф.

Условия эксплуатации:

• температура окружающей среды от -450С до +400С;
• относительная влажность воздуха- 80% при температуре +250С;
• высота над уровнем моря до 1000 м.
• окружающая среда не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.

Основные технические данные:

•  Ток, протекающий через указатель, не более 10 мА.
•  Сопротивление проверяемой цепи при прозвонке, не более 100 кОм.
•  Длительность зарядки указателя от сети ~220 В, не менее 10 сек.
•  Время сохранения заряда, не менее 8 ч.
•  Время свечения излучающего элемента “ТЕСТ” при прозвонке после зарядки, не менее 20 сек.
•  Вид климатического исполнения У категории размещения 2 по ГОСТ 15150-69.
•  Электрическая прочность изоляции корпуса и провода, не менее 2000 В.
•  Масса, не более 0,1 кг.
•  Габариты указателя: 195 х 42 х 25 мм.
•  Длина соединительного провода, не менее 1 м.

Диапазоны контроллируемых напряжений и дополнительные функции:

Схемы органов управления указателей напряжения Поиск-11, Поиск-12, Поиск-13 и Поиск-Ф приведены ниже:

Схема управления Поиск-11

Схема управления Поиск-12

Схема управления Поиск-13

Схема управления Поиск-Ф

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
