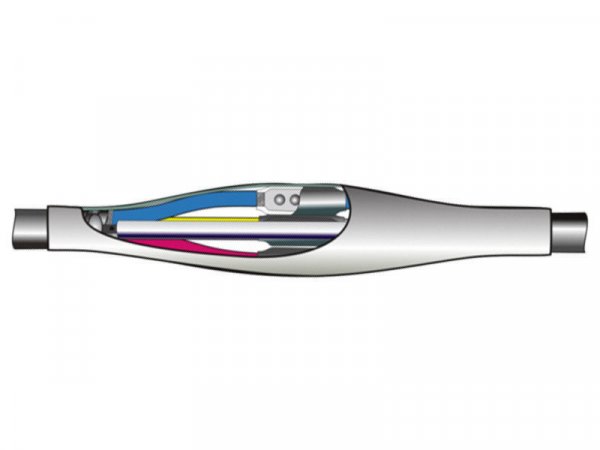

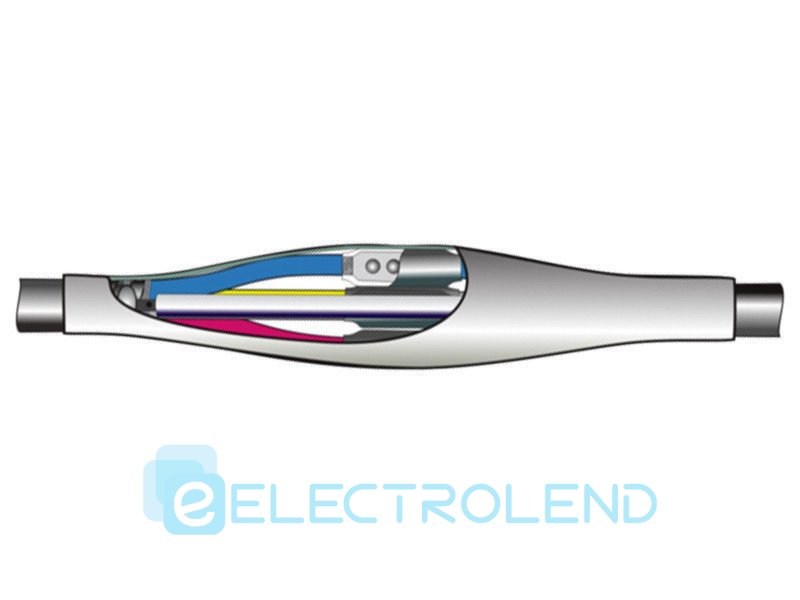

Муфта соединительная термоусаживаемая 4 ПСТпБ-1 (70-120)

Муфта соединительная термоусаживаемая 4 ПСТпБ-1 предназначены для соединения 4-жильных силовых кабелей с бронёй на напряжение до 1 кВ с пластмассовой изоляцией.

Муфты поставляются в виде комплекта деталей и монтируются методом термоусаживания с помощью горелки или паяльной лампы. Устанавливаются в грунте, туннелях, каналах, и на открытом воздухе (на эстакадах, кабельных полках и т.п.).

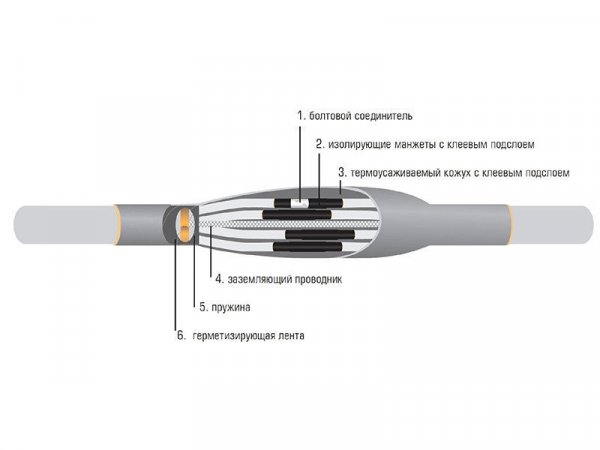

Кабельная муфта сделана из подбора изоляционных толстостенных трубок покрытых специальным клеем-расплавом, герметика, соединительных гильз и монтажных материалов.

Укомплектована гильзами под опрессовку

При использовании бронированного кабеля (типа АВБбШв), комплект муфты дополняется непаяной системой заземления, состоящей из контактной пластины (терки), роликовой пружины и провода перемычки.

Расшифровка

• 4 – количество жил
• П – муфта для кабеля с полимерной изоляцией
• С – соединительная
• Т – термоусаживаемая
• п – наличие изолирующей перчатки
• Б – для бронированного кабеля
• 1 – на напряжение до 1 кВ
• 70-120 – с бумажной маслопропитанной изоляцией с сечением жил 70…120 мм2

Муфты предназначены для установки на кабели с пластмассовой изоляцией с бронёй на напряжение до 1кВ, например, АВБбШв, ВБбШв, АВБВ, ВБВ, АВВБ, АВВБГ, ВВБГ, АПвБбШв, ПвБбШв, АПвБбШп, ПвБбШп и пр.
