Термостат TER-3B AC/DC 24-240V ELKOep



Простой термостат для контроля и регуляции температуры, регулировка в 6 диапазонах от -30 до +70 °C, 1 коммутирующий контакт 16 A / 250 V AC1, универсальное напряжение питания AC/ DC 24 - 240 V



контроль и регуляция температуры в диапазоне 0..+40oC, настр. Гистерези

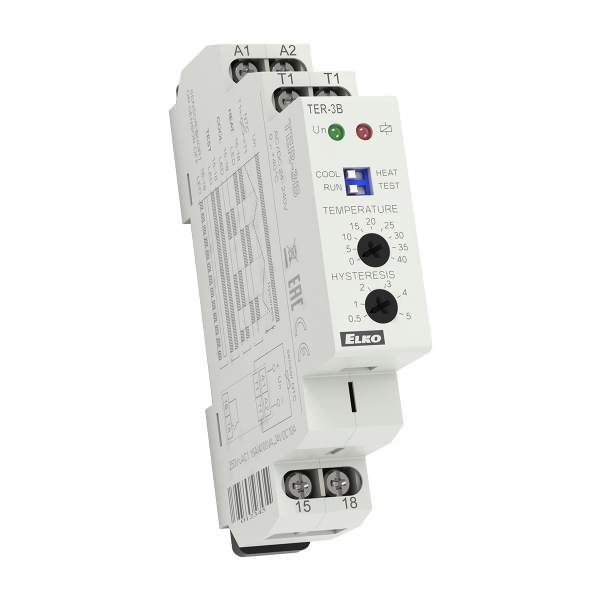

Термостат - TER-3B

Мониторинг и контроль температуры 0...+40 °C, настраиваемый гистерезис

• простой термостат для контроля и регуляции температуры от -30 до +70 °C в шести диапазонах
• применяется для контроля температуры, например в распредщите, в отопительных и охлаждающих системах, а также жидкостей, моторов, оборудования, открытых помещений и т.п.
• функция контроля короткого замыкания или отключения сенсора
• возможность настроек функции “отопление” / “охлаждение” (выбор проводится DIP переключателем)
• настройка гистерезиса коммутации (чуствительность) потенциометром в диапазоне 0.5 - 5 °C
• выбор внешнего температурного сенсора с двойной изоляцией стандартных длин 3, 6 и 12 m
• сенсор можно подключить прямо на клеммы термостата - для контроля темепратуры в распредщите или рядом с ним
• универсальное напряжение питания AC/ DC 24 - 240 V, гальванически неизолированное
• выходной контакт 1x коммутац. 16 A / 250 V AC1
• состояние выхода указывает мультифункциональный красный LED, наличие напряжения питания - зеленый LED
• в исполнении 1-МОДУЛЬ, крепление на DIN рейку



Documents to download

• Datasheet_TER_3_ABCDGH
• Datasheet_TER_3_EF
• Manual_TER_3_ABCDGH
• Manual_TER_3_EF



• простой термостат для контроля и регуляции температуры от -30 до +70 °C в шести диапазонах

• применяется для контроля температуры, например в распредщите, в отопительных и охлаждающих системах, а также жидкостей, моторов, оборудования, открытых помещений и т.п.

• функция контроля короткого замыкания или отключения сенсора

• возможность настроек функции “отопление” / “охлаждение” (выбор проводится DIP переключателем)

• настройка гистерезиса коммутации (чуствительность) потенциометром в диапазоне 0.5 - 5 °C

• выбор внешнего температурного сенсора с двойной изоляцией стандартных длин 3, 6 и 12 м

• сенсор можно подключить прямо на клеммы термостата - для контроля темепратуры в распредщите или

             рядом с ним

• универсальное напряжение питания AC/ DC 24 - 240 V, гальванически неизолированное

• выходной контакт 1x коммутац. 16 A / 250 V AC1

• состояние выхода указывает мультифункциональный красный LED, наличие напряжения питания - зеленый LED

• в исполнении 1-МОДУЛЬ, крепление на DIN рейку

Схема

Схема подключения

Технические параметры

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
