Реле контроля напряжения однофазное HRN-33 AC 48 - 276V ELKOep



Реле контроля напряжения питания, диапазон контроля AC 48 - 276 V, настраиваемая задержка 0 -10 с, питание от контролируемого напряжения



предназначено для проводки AC 230V, контролирует повыш./пониж. напряжение, Umax 160-276V, Umin 30-95% Umax, аналог

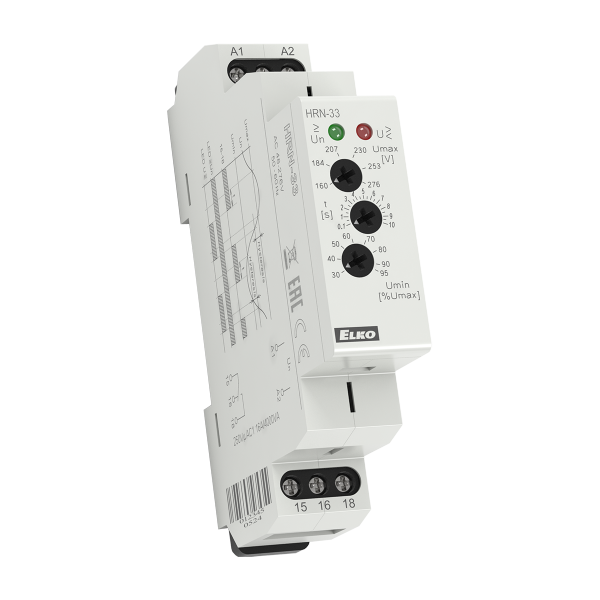

Реле контроля напряжения - HRN-33

служит для контроля напряжения питания у эл.потребителей склонных к толерантности напряжения, защита оборудования перед повышением / понижением напряжения

• служит для контроля напряжения питания у эл.потребителей склонных к толерантности напряжения, защита оборудования перед повышением / понижением напряжения ...
• различия мажду HRN-3x и HRN-6x - см. графики и описаний функций
• HRN-33, HRN-63:
  - контролирует напряжение в диапазоне AC 48 - 276 V
  - может контролировать уровень повыш./пониж. напряжения самостоятельно
• все типы имеют настраиваемую задержку 0 -10 с (для элиминации кратковрем.скачков и пиков напряжения)
• нижний уровень напряжения (Umin) настраивается в % от величины верхнего уровня(Umax)
• 3-режимная индикация парой LED диодов указывает нормальное состояние и 2 ошибочных состояния
• питание реле с контролируемого напряжения (измеряет и уровень собственного напряжения)
• однофазное исполнение, 1-МОДУЛЬ, крепление на DIN рейку



Documents to download

• Datasheet_HRN_3x_6x
• Manual_HRN_3x_6x



• служит для контроля напряжения питания у эл.потребителей склонных к толерантности напряжения, защита оборудования перед повышением / понижением напряжения ...

• различия мажду HRN-3x и HRN-6x - см. графики и описание функций

HRN-33, HRN-63: - контролирует напряжение в диапазоне AC 48 - 276 V
- может контролировать уровень повыш./пониж. напряжения самостоятельно
HRN-34, HRN-64: - как HRN-33, но с диапазоном уровня контролируемого напряжения DC 6 - 30 V
- для контроля нарпряжения аккумуляторных цепей (12. 24 V)
HRN-35: - как HRN-33, но с независимыми выходными реле для каждого уровня напряжения
- таким образом можно коммутировать на каждом уровне другую нагрузку
HRN-37, HRN-67: - контролирует напряжение в диапазоне AC 24 -150 V
- может контролировать уровни отдельно

• все типы имеют настраиваемую задержку 0 -10 с (для элиминации кратковрем.скачков и пиков напряжения)

• нижний уровень напряжения (Umin) настраивается в % от величины верхнего уровня(Umax)

• 3-режимная индикация парой LED диодов указывает нормальное состояние и 2 ошибочных состояния

• питание реле с контролируемого напряжения (измеряет и уровень собственного напряжения)

• однофазное исполнение, 1-МОДУЛЬ, крепление на DIN рейку

Схема

Схема подключения

Функции

Технические характеристики
