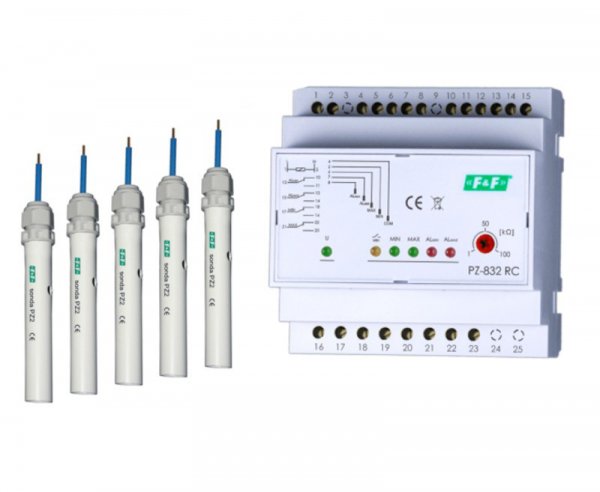

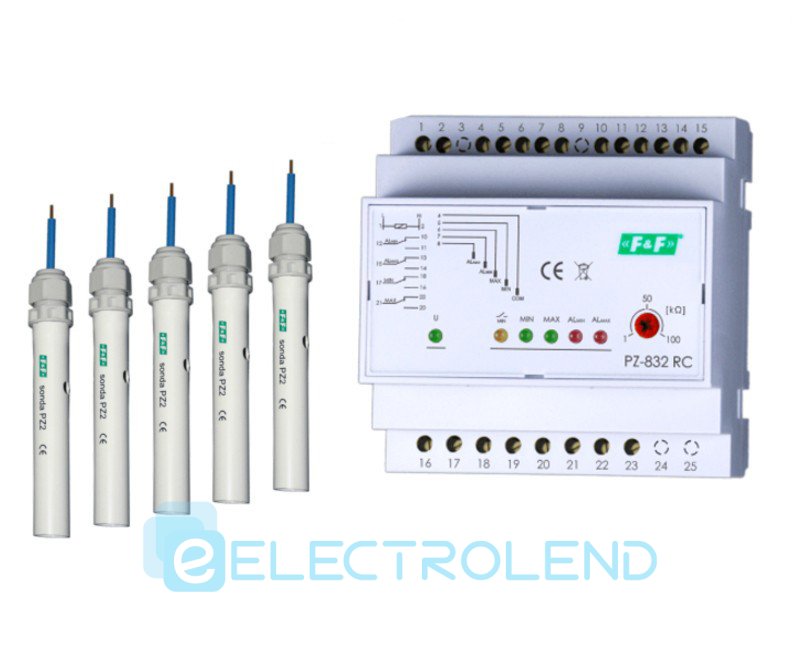

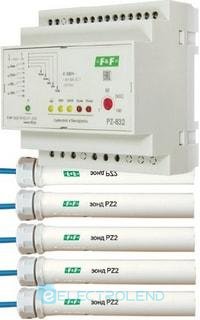

Реле уровня жидкости PZ-832 RC с регулировкой с пятью зондами 16A 3S (ДР-832Р) F&F
-
2999PZ-832RCСтрана-производитель: Польша
Характеристики
- Тип изделия: Реле контроля уровня жидкости
- Максимальная рабочая температура, град.: 50
- Минимальная рабочая температура, град.: -25
-
Скидки
Действуют скидки от суммы заказа в корзине, условия по ссылке.
Связь с нами Условия- Работаем только при полной оплате за товар
- Минимальный заказ без НДС — 500 грн
- Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
- Оплата банковской картой по реквизитам. Без НДС
- Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
- Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
- Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
- Оригинальная продукция
- Официальная гарантия от производителя. Поддержка в сервисных случаях
- Возврат в течение 14 дней согласно условиям возврата
-
Четырехуровневое.
Назначение: реле PZ-832 RC предназначено для выявления наличия жидкости, которая проводит электрический ток на уровне высоты вмонтированных детекторов.
Действие: реле поддерживает уровень жидкости в установленных пределах. Если уровень жидкости снизится ниже уровня МИН (электроды МИН и ЗАГ разомкнуты) - контакт реле МИН переключится в позицию 17-16 (работа НАПОЛНЕНИЕ), а контакт МАКС останется в позиции 21-22. После достижения жидкостью уровня МАКС (замыкаются электроды МАКС и ЗАГ) - контакт реле МИН переключится в позицию 17-18 (работа ОПУСТОШЕНИЕ), а контакт МАКС - в позицию 21-20. Аварийное состояние: Сигн.МИН (состояние ХОЛОСТОГО ХОДА) - в случае снижения уровня жидкости до уровня Сигн.МИН (разомкнуты электроды Сигн.МИН и ЗАГ) контакт Сигн.МИН переключится в позицию 12-11; Сигн.МАКС (состояние ПЕРЕПОЛНЕНИЕ) - при достижении жидкостью уровня Сигн.МАКС (замкнуты электроды Сигн.МАКС и ЗАГ) контакт реле Сигн.МАКС переключится в позицию 15-14.

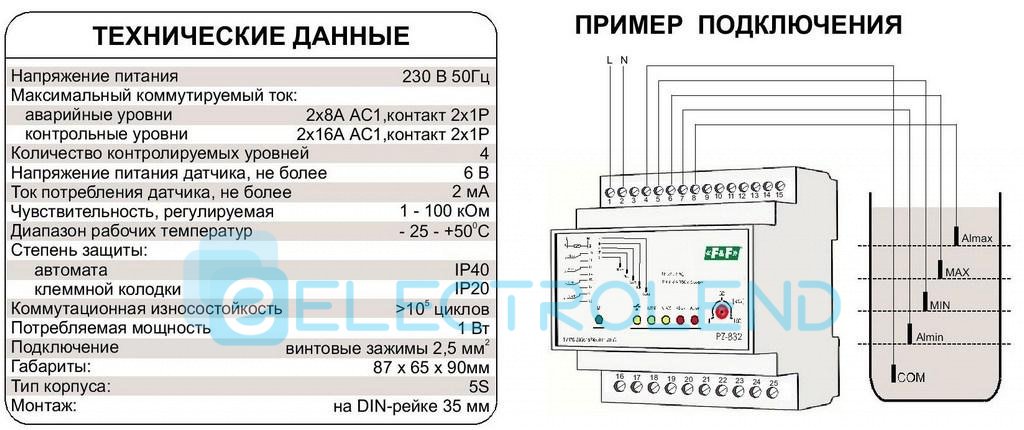

Технические характеристики: |
|
| напряжение питания | 220 В |
| ток нагрузки МИН и МАКС | 2х16 А |
| ток нагрузки Сигн.МИН и Сигн.МАКС | 2х8А |
| группа выходных контактов | 4 переключающих |
| чувствительность регулируемая | 1 - 100 кОм |
| задержка срабатывания | 1 - 2 c |
| напряжение измерительных выходов | не білее 6 В |
| сигнализация срабатывания | зеленый светодиод |
| сигнализация работы | желтый светодиод |
| сигнализация аварийных уровней | 2 красных светодиода |
| сигнализация уровней МИН и МАКС | 2 зеленых светодиода |
| потребляемая мощность | 1,1 Вт |
| присоединения проводов | зажимы винтовые 2,5 мм2 |
| выносливость контактов | 105 включений |
| диапазон рабочих температур | от -25°С до +50°С |
| габаритные размеры | 5 модулей типа S (85 мм) |
| монтаж устройства | на DIN-рейке 35 мм |
| тип зонда | 5 зондов ДР-2 |

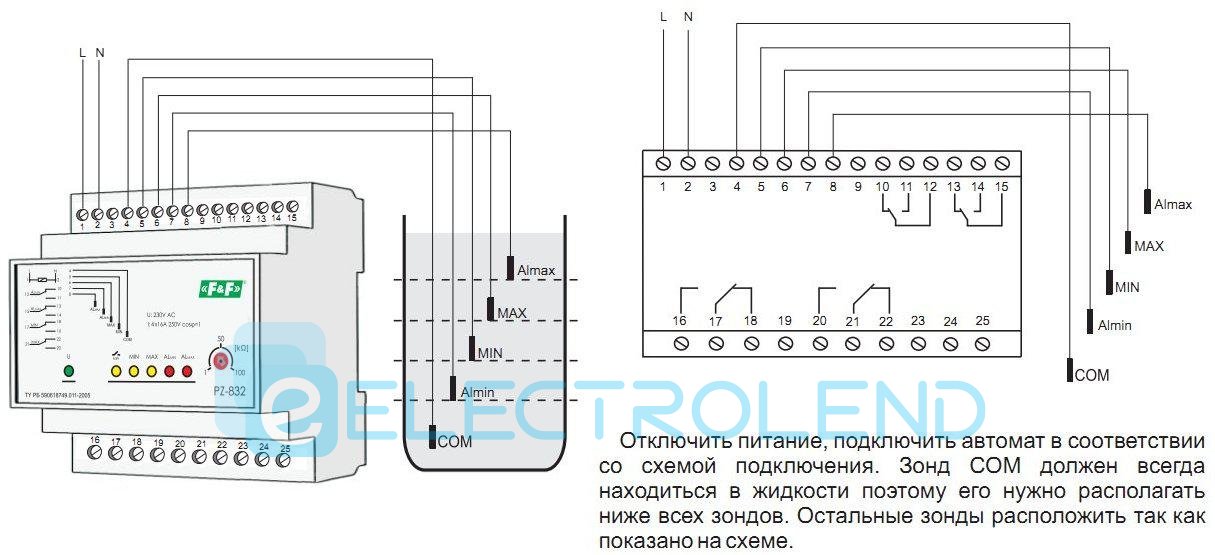

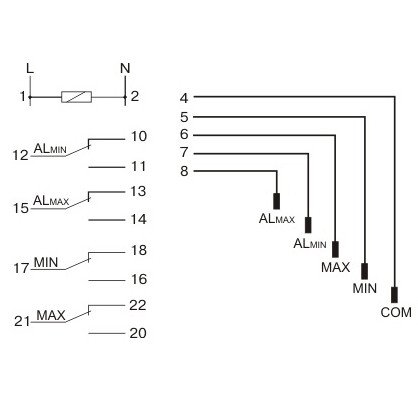

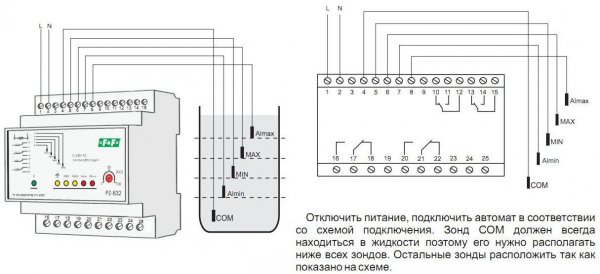

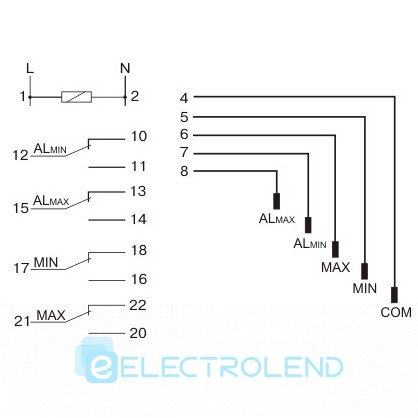

Схема подключения:

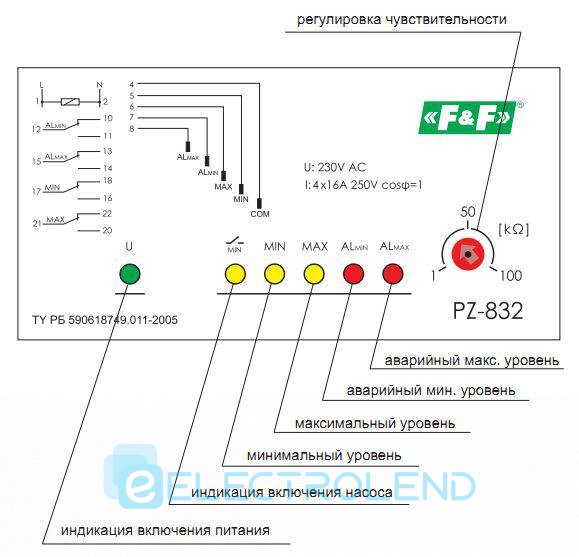

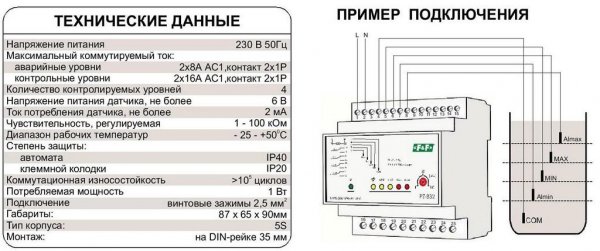

Дополнительная информация:

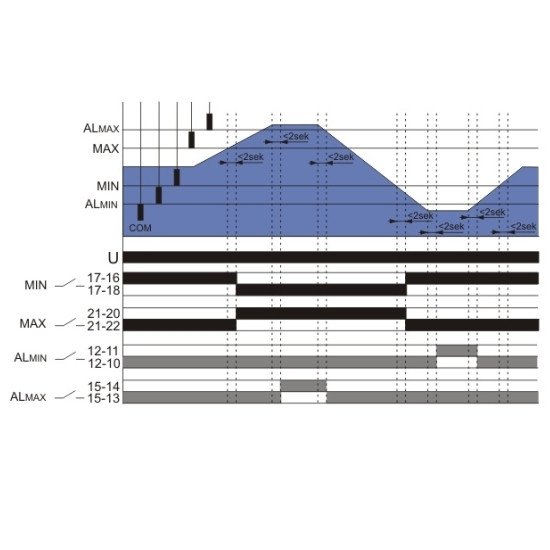

Диаграмма работы:

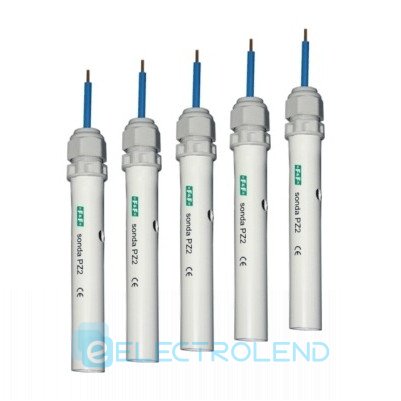

Зонд ДР-2:
Технические характеристики: |
|
| датчик жидкости | электрод из кислотостойкой стали + изолятор Pg9 |
| габариты электрода | d=15 мм, h=95 мм |
| подключение к реле уровня | кабель 1,5 м |
| напряжение на контактах датчикаа | не более 6 В |
| ток на контактах датчика | не более 0,13 мА |
| возможность удлинения кабеля | да, до 100 м |
| назначение | PZ-829 RC B, PZ-832 RC B |
