• Модуль цифровых входов MR-DI-4LO F&F

  • Модуль цифровых входов MR-DI-4LO F&F

    • 2201
      MR-DI-4LO
      Страна-производитель: Польша
      2 581.11грн

      Характеристики

      • Тип изделия: Модуль цифровых входов
    • Скидки

      Действуют скидки от суммы заказа в корзине, условия по ссылке.

      Связь с нами Условия
      • Работаем только при полной оплате за товар
      • Минимальный заказ без НДС — 500 грн
      • Минимальный заказ на безналичный расчет с НДС-20% — 1000 грн (для ООО, ЧП, ФЛП и другие)
      Оплата
      • Оплата банковской картой по реквизитам. Без НДС
      • Безналичный расчет по счету с НДС-20% (для ООО, ЧП, ФЛП и другие)
      Доставка
      • Самовывоз со склада в Киеве осуществляется только после согласования с менеджером.
      • Отправляем товары перевозчиками - Новая Почта, Деливери, в день заказа, если покупатель вносит предоплату за товар до 14:00/15:00. Если товар под заказ — сроки прописываются в счете
      Защита покупки
      • Оригинальная продукция
      • Официальная гарантия от производителя. Поддержка в сервисных случаях
      • Возврат в течение 14 дней согласно условиям возврата

Модуль цифровых входов MR-DI-4LO F&F



Предназначение: Модуль MR-DI-4 работает как внешнее устройство расширения цифровых входов программируемых контроллеров PLC либо других устройств, в которых обмен данными осуществляется с использованием порта RS-485 согласно с протоколом MODBUS RTU.

Функции:

* 4 независимые входа

* входы приспособлены для работы с сигналами 160÷265В AC/DC

* вибор опции активации сосотояния 1: высоким либо низким уровнем напряжения, замыканием либо размыканием электрических цепей на входах

* часовой фильтр, дающий возможность установки минимальной длительности входного сигнала, который принимается для обработки (подавление помех на входах)

Действие: Модуль MR-DI-4 Hi имеет 4 входа. Модуль содержит сконфигурированные опции активации входов (значение TRUE) сигналом низкого уровня (0V), высокого уровня (V+) либо замыканием или размыканием электрической цепи входного сигнала. Временной фильтр служит для избежания помех (фальшивых импульсов), которые могут появиться на входах. Осуществляется путём установки минимального промежутка времени входного сигнала, который будет восприниматься на входе и будет анализироваться на предмет изменения состояния. Сигналы меньшей длительности будуть игнорироваться.

Считывание состояния входов и установка всех параметров коммуникации и обмен данными реализовано через порт RS-485 с использованием коммуникационного протокола MODBUS RTU. Подача напряжения питания сигнализируется свечением светодиода зелёного LED «U». Правильный обмен данными между модулем и другим устройством сигнализируется свечением жёлтого LED «Tx».

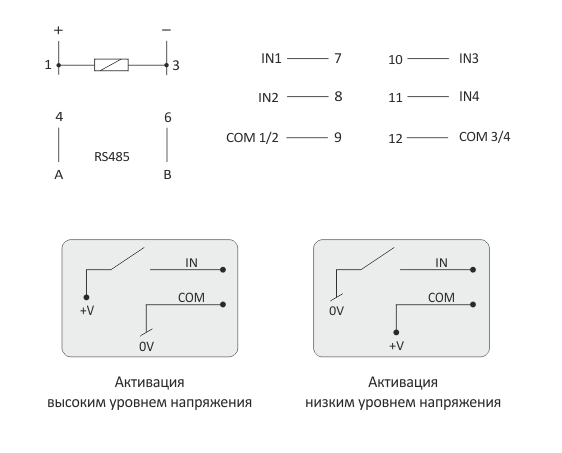

Схема подключения:

Параметры протокола MODBUS RTU

Напряжение питания
Напряжение питания 9÷30В DC
Диапазон температур
Диапазон рабочих температур -20÷50°C
Характеристики
Потребляемая мощность 0,1Вт
Присоединения проводов Винтовые зажимы 2,5мм^2
Количество аналоговых входов 4
Максимальная частота подсчёта 100Гц
Момент дотягивания 0,4Нм
Напряжение на входе MR-DI-4 Lo 6÷30В AC/DC MR-DI-4 Hi 160÷265В AC/DC
Параметры коммуникации Скорость - устанавливаемая 1200÷115200 bit/s Биты данных 8 Стоп-биты 1 / 1.5 / 2 Биты парности EVEN / ODD / NONE Адрес 1÷247
Последовательный интерфейс RS485
Протокол Modbus RTU
Рабочий режим SLAVE
Сопротивление входной цепи MR-DI-4 Lo ≥10кОм MR-DI-4 Hi ≥300кОм
Монтаж устройства на рейке TH-35
Степень защиты IP20
Габаритные размеры 1 модуль (18 мм)
