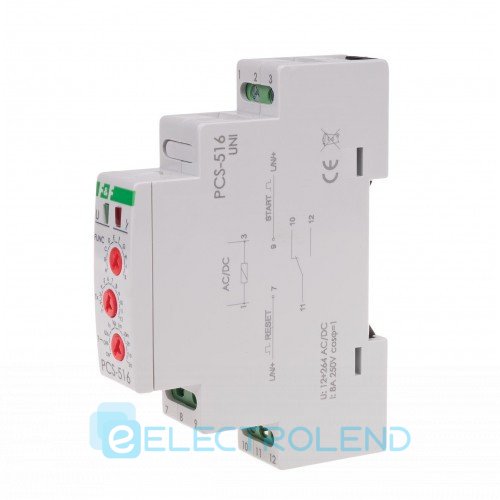

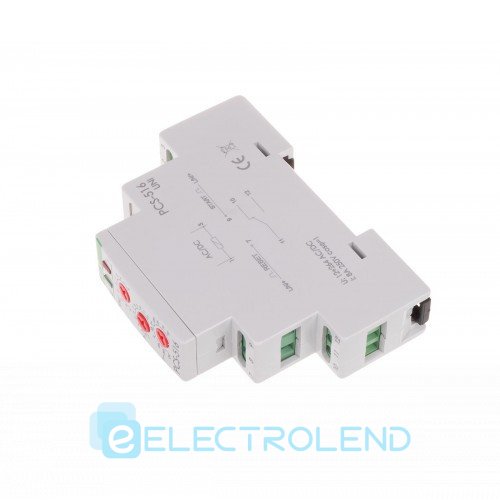

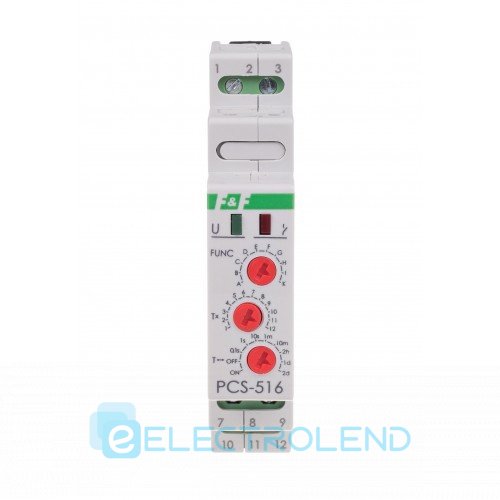

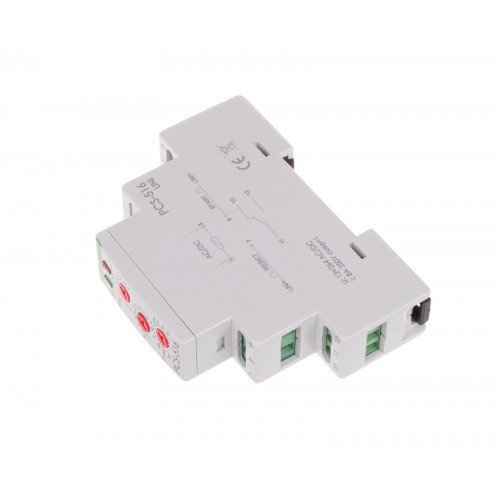

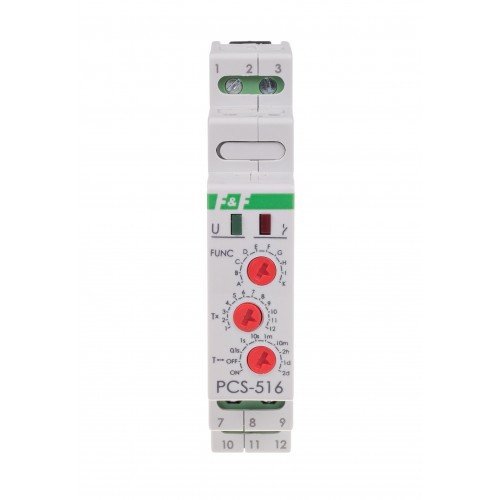

Реле времени многофункциональные PCS-516 UNI 12÷264В AC/DC 8А 1S (РЧ-516 УНИ) F&F

Реле времени многофункциональные PCS-516 UNI 12÷264В AC/DC 8А 1S (РЧ-516 УНИ) F&F

На 10 функций.

Действие: Установка переключателя временного диапазона в положение: ВКЛ - приводит к длительному замыканию контактов 3-7 при включенном питании. ВЫКЛ - приводит к длительному замыканию контактов 3-5 при включенном питании. Подача напряжения кнопкой ОСТАНОВКА во время выполнения функций A, B, C, D, F - вызовет реализацию рабочего режима сначала; F, G, H, I - вызовет возвращение реле в начальное положение и ожидание сигнала СТАРТ; K повлечет постоянное замыкание контактов 3-7 реле при включенном питании.

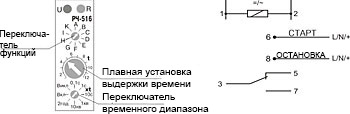

Схема подключения:

Дополнительная информация:

Замечание:
При включенном питании реле не реагирует на изменения временного диапазона и режимов работы. Изменения временного диапазона и режимов работы вступают в силу после выключения напряжения питания и его повторной подачи или при подаче напряжения кнопкой ОСТАНОВКА. При включенном питании в установленном диапазоне можно плавно изменять выдержку времени. Если при включенном питании будет изменена функция на F, G, H, I, K и будет подано напряжение кнопкой СТАРТ, то устройство выполнит предварительно установленную функцию и только затем переключится на новую.

	Функция A – задержка включения. В момент включения питания контакт выходного реле остается в положении 3-5 и начнется отсчет установленного времени t, по окончании которого контакт переключится в положение 3-7. В таком положении контакт будет находиться до выключения питания, после чего возможна дальнейшая реализация рабочего режима. 516_f.jpg
	Функция B – задержка выключения. В момент включения питания контакт выходного реле переключится в положение 3-7 и начнется отсчет установленного времени t, по окончании которого контакт вернется в положение 3-5. В таком положении контакт будет находиться до выключения питания, после чего возможна дальнейшая реализация рабочего режима.
	Функция С – задержка включения циклическая. Режим работы задержки включения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.
	Функция D – задержка выключения циклическая. Режим работы задержки выключения реализуется циклически с одинаковыми периодами установленного рабочего времени и времени перерыва.
	Функция E – генерирование импульса длительностью 0,5 секунды после окончания установленного времени.
	Функция F – генерирование импульса установленной длительности t с момента подачи сигнала СТАРТ. В течении времени t устройство не реагирует на импульсы СТАРТ.
	Функция G – генерирование импульса установленной длительности t с момента прекращения сигнала СТАРТ. В течении времени t устройство не реагирует на импульсы СТАРТ.
	Функция H – задержка выключения на установленное время с возможностью ее продления. Подача сигнала СТАРТ вызывает замыкание контактов 3 и 7 реле, а его прекращение вызывает начало отсчета времени t, в течении которого контакты 3 и 7 замкнуты. Прекращение сигнала СТАРТ, поданного в течении времени t начнет его отсчет сначала.
	Функция I – задержка включения и задержка выключения на установленное время с возможностью их продления. Если длительность импульса СТАРТ менее 45 секунд, то реле его игнорирует, а если больше - то по окончании этого времени реле включается и начинается отсчет установленного времени t. Прекращение сигнала СТАРТ, поданного в течение времени t начнет его отсчет сначала.
	Функция K – выключение реле на установленное время подачей сигнала СТАРТ. В течение времени t устройство не реагирует на сигналы СТАРТ.

Характеристики и комплектация товара могут изменяться производителем без предварительного уведомления.
