Указатель напряжения УВН Поиск 6-10 АМО от 6 до 10 кВ

Указатель напряжения УВН Поиск 6-10 АМО от 6 до 10 кВ

Указатель напряжения «УВН Поиск 6-10 АМО» используется в качестве основного электрозащитного средства для определения наличия или отсутствия напряжения в закрытых электроизмерительных устройствах переменного тока напряжением от 6 до 10 кВ включительно.

             Для обеспечения переноса потенциала от токов ведущих частей к электронному блоку указателя через заземленные части ограждения электроустановки (сетка, решетка, экран и т.д.) конструкцией указателя предусмотрен щуп-удлинитель для переноса потенциала. Оболочка щупа предотвращает пробой изоляции на землю при одновременном касании контактом-наконечником токоведущих частей РУ, находящихся под напряжением и заземленных частей ограждения ячейки. Индикация указателя выполнена с использованием трех ультраярких светодиодов и пьезоизлучателя (звук). В указателе отсутствует встроенный источник электропитания и указатель не требует заземления рабочей части.

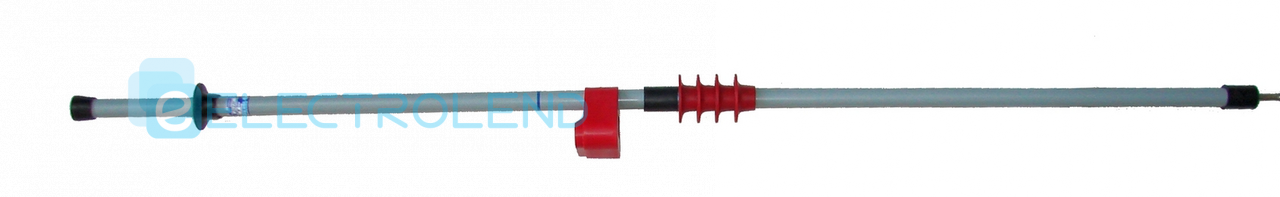

Указатель напряжения «УВН Поиск 6-10 АМО»

Условия эксплуатации:

• температура окружающей среды - от -45⁰С до +40⁰С;

• относительная влажность воздуха — 80% при температуре +25⁰С;

• высота над уровнем моря - до 1000 м.

• окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей.

Основные параметры указателя:

• Рабочее напряжение, кВ — от 6 до 10 (включительно);

• Тип индукции — комбинированная (световая — основная, акустическая — дополнительная);

• Встроенный источник электропитания — отсутствует;

• Общая длина указателя в транспортном положении. мм, не более – 660;

• Общая длина указателя в сборе, мм, не более — 1315;

• Масса, кг, не более — 0.7.
